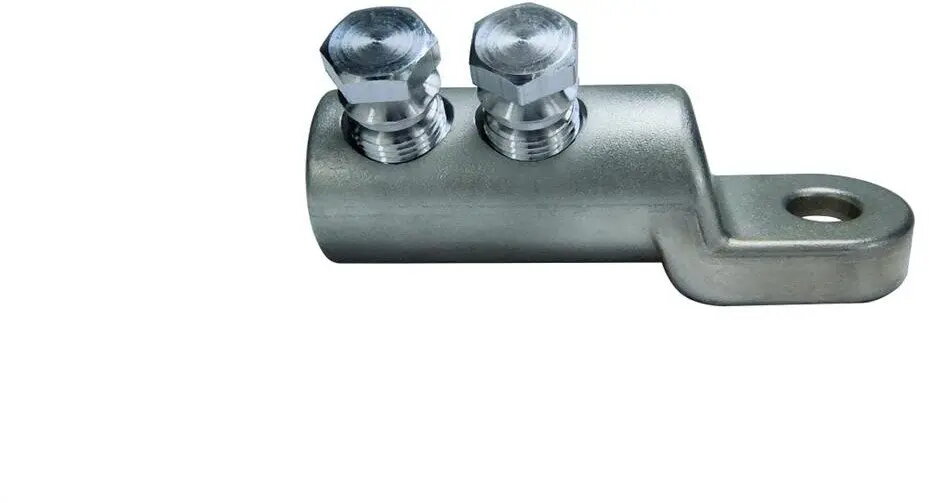

Винтовой соединитель CellPack 374493 Al-Cu для кабелей среднего напряжения до 36кВ

Винтовой соединитель CellPack 374493 Al-Cu представляет собой специализированный компонент, разработанный для высокопроизводительных электрических соединений в кабельных системах среднего напряжения до 36 кВ. Этот соединитель, предназначенный для кабелей с сечением от 95 до 240 мм², обеспечивает надежный и долговечный контакт между алюминиевыми и медными проводниками. Его конструкция ориентирована на поддержание оптимальной электропроводности и обеспечение прочного механического крепления, что делает его важным элементом для поддержания целостности сетей электроснабжения.

Преимущества

Данный винтовой соединитель обладает значительными преимуществами для профессиональных проектов в области электроэнергетики. Основное достоинство заключается в способности надежно соединять разнородные металлы, такие как алюминий и медь, что критически важно для предотвращения гальванической коррозии и обеспечения долгосрочной стабильности электрических параметров. Винтовая конструкция позволяет выполнять монтаж эффективно без необходимости использования специализированных гидравлических обжимных инструментов, что экономит время и трудозатраты на объекте. Кроме того, высокий класс напряжения гарантирует безопасность и стабильность работы в сложных условиях эксплуатации.

Подходит для

• Сетей распределения электроэнергии среднего напряжения до 36 кВ
• Соединения алюминиевых и медных проводников в кабельных системах
• Инфраструктурных проектов, требующих надежных кабельных соединений
• Электромонтажных работ с сечением кабеля от 95 до 240 мм²

Когда может не подойти

Этот соединитель разработан специально для систем среднего напряжения и может не подходить для низковольтной бытовой проводки или промышленных систем с параметрами, выходящими за пределы указанного диапазона сечений. Он не предназначен для использования с кабелями сечением менее 95 мм² или более 240 мм².

Основные характеристики

• Номинальное напряжение: до 36 кВ
• Диапазон сечения кабеля: от 95 до 240 мм²
• Совместимость материалов: алюминий и медь
• Длина: 60 мм
• Количество: 1 штука в упаковке

Как использовать

Монтаж должен выполняться квалифицированным электротехническим персоналом. Начните с подготовки концов кабеля в соответствии со стандартными процедурами для среднего напряжения, убедившись, что изоляция снята на необходимую длину. Вставьте проводники в корпус соединителя и затяните срезные болты до достижения требуемого момента затяжки. Настоятельно рекомендуется использовать контрдержатель Cellpack в процессе затяжки, чтобы предотвратить механическое напряжение на кабель и обеспечить точное и стабильное соединение.

Что учесть перед покупкой

• Убедитесь, что сечение ваших кабелей находится в диапазоне от 95 до 240 мм²
• Проверьте, что напряжение системы не превышает 36 кВ
• Убедитесь в наличии необходимого контрдержателя для монтажа
• Уточните необходимое количество изделий для вашего проекта

Рекомендации по использованию

Для достижения наилучших результатов и сохранения целостности соединения всегда следуйте инструкциям производителя по монтажу и используйте рекомендуемый контрдержатель для фиксации соединителя во время затяжки болтов.
