Защита от перенапряжения и пониженного напряжения CNC EL240326 63A — автоматическая защита электросети

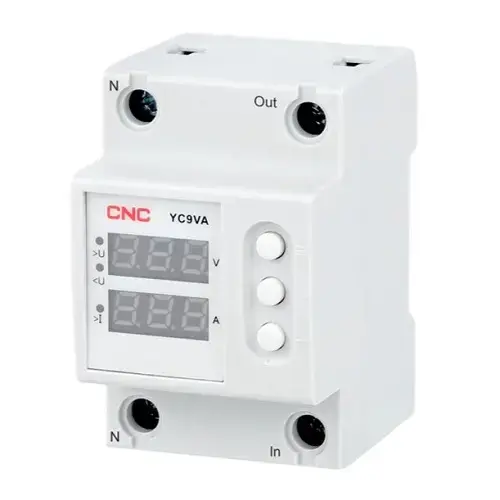

CNC EL240326 — микропроцессорное реле контроля напряжения и тока для однофазных сетей. Номинальный ток до 63 А, устройство непрерывно измеряет сетевое напряжение и ток, отображает значения на цифровом индикаторе и автоматически отключает нагрузку при выходе параметров за заданные пределы. После возврата параметров в допустимый диапазон питание восстанавливается автоматически. Прибор выполнен для крепления на DIN-рейке и поддерживает подключение алюминиевых и медных проводников, подходит для распределительных щитов и станков в жилых, административных и промышленных зданиях.

Преимущества

CNC EL240326 сочетает защиту от перенапряжения, пониженного напряжения и перегрузки по току с автоматическим восстановлением и цифровым отображением напряжения и тока. Пороговые значения и задержка срабатывания настраиваются кнопкой на лицевой панели. Компактный корпус для DIN-рейки, класс защиты IP20 и изоляционное напряжение AC 400 В обеспечивают надежную работу в типичных бытовых и малых промышленных установках.

Подходит для

• Защиты однофазных насосов и электродвигателей
• Систем отопления, вентиляции и кондиционирования (HVAC)
• Распределительных щитов в жилых и небольших коммерческих объектах
• Шкафов управления и лёгких промышленных машин

Ключевые характеристики

• Номинальное питание: AC 230 В (однофазный)
• Номинальный ток: 1–63 А
• Частота: 50/60 Гц
• Диапазон регулировки перенапряжения: 230–300 В
• Диапазон регулировки пониженного напряжения: 110–210 В
• Время срабатывания: 0,1–0,5 с
• Время восстановления: 1–90 с
• Точность вольтметра: до 1%; общая погрешность 2%
• Изоляционное напряжение (Ui): AC 400 В
• Выходной контакт: 1 NO
• Класс защиты: IP20
• Механический ресурс: 1 000 000 циклов; электрический ресурс: 100 000 циклов
• Крепление на DIN-рейку 35 мм; размеры 82 × 53 × 68 мм; цвет: белый
• Температура эксплуатации: от -5 °C до +40 °C; относительная влажность <50% при 40 °C (без конденсата)
• Гарантия: 24 месяца

Как использовать

Установите прибор на DIN-рейку 35 мм в распределительном щите и подключите фазный провод, ноль и нагрузку согласно схеме подключения. Подключение возможно алюминиевыми или медными жилами. Настройте пороги перенапряжения и пониженного напряжения и задержку срабатывания с помощью кнопки на передней панели. Устройство непрерывно контролирует параметры сети и размыкает контакт при выходе значений за пределы, затем автоматически замыкает его после возврата параметров и истечения времени восстановления. Соблюдайте указанные диапазоны температуры и влажности при монтаже.

Рекомендации по эксплуатации

Монтируйте EL240326 в сухом и вентилируемом электрощите; используйте провода и клеммы, соответствующие 63 А. Для критичного оборудования устанавливайте защитные предохранители или автоматические выключатели на вводе и соблюдайте местные правила электромонтажа. Периодически проверяйте показания дисплея и тестируйте работу устройства после установки.
