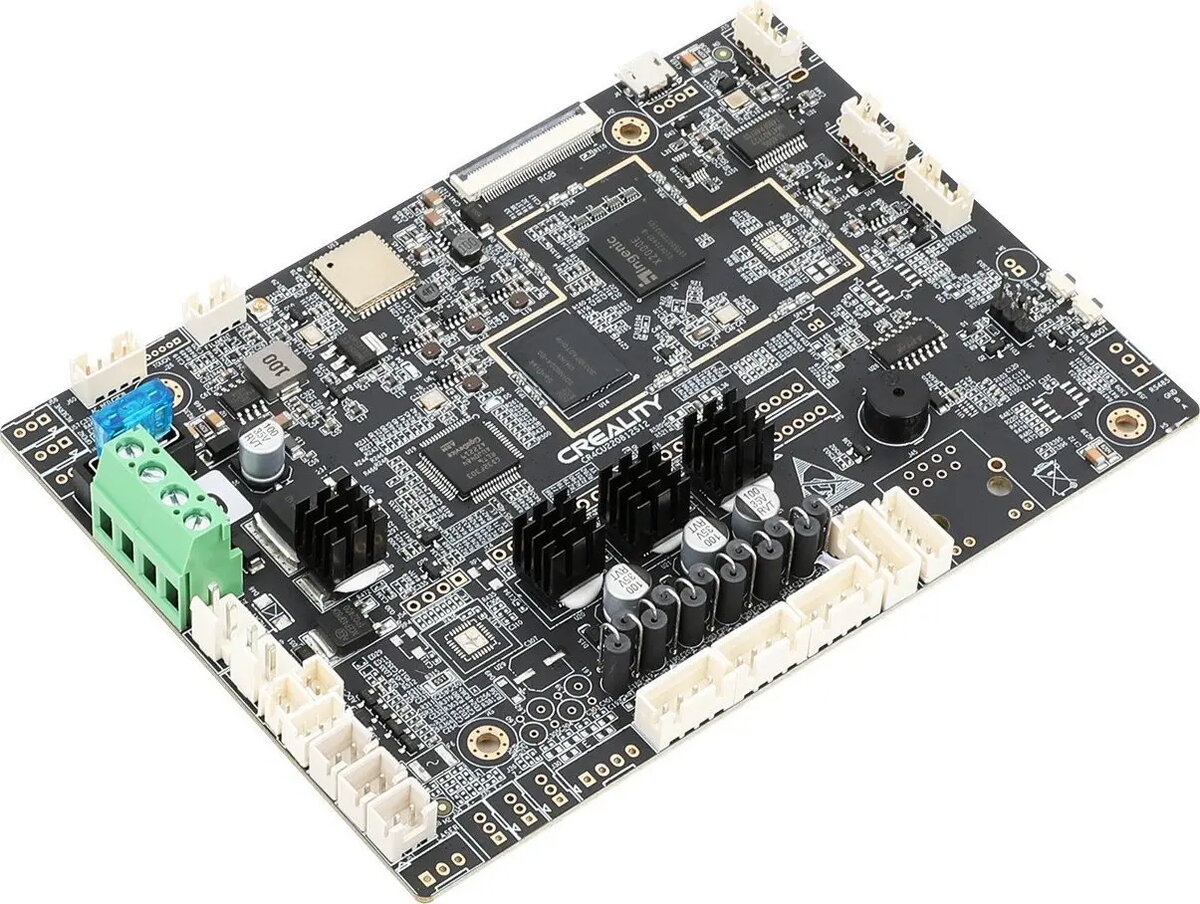

Плата управления для 3D-принтера Creality K1, модель CRL-23410 — основная плата

Материнская плата Creality CRL-23410 — это запасная управляющая плата, разработанная для 3D-принтера Creality K1. Она обеспечивает базовую электронику для управления шаговыми двигателями, считывания сигналов датчиков, работы концевых выключателей и термисторов, а также подключения интерфейсов и периферии. Плата подходит по функционалу и форм-фактору для восстановления работоспособности K1 при выходе из строя оригинальной платы.

Преимущества

Плата объединяет в себе схемы управления движением и набор входов/выходов на компактной печатной плате, что обеспечивает надежное управление шаговыми двигателями и мониторинг температуры. Наличие стандартных интерфейсных разъёмов Creality K1 позволяет заменить плату без значительной переделки проводки. Конструктивно она рассчитана на совпадение монтажных точек и электрических соединений оригинального контроллера.

Подходит для

• Ремонта Creality K1 при отказе или повреждении основной платы
• Восстановления функциональности принтера после электрических неисправностей
• Замены платы, повреждённой при перегреве, коротком замыкании или выходе из строя компонентов

Ключевые характеристики

• Тип платы: запасная управляющая плата, совместимая с архитектурой Creality K1
• Назначение: управление движением шаговых двигателей, входы датчиков и термисторов, обработка концевых выключателей, интерфейсы периферии
• Подключения: несколько разъёмов для двигателей, нагревателей, вентиляторов, датчиков и модулей управления
• Форм-фактор: совместимость с монтажными точками и расположением разъёмов Creality K1
• Электроснабжение: рассчитана на диапазоны напряжения и тока, применяемые в системе Creality K1

Как использовать

Выключите питание принтера и отключите его от сети перед заменой платы. Снимите крышки корпуса, чтобы получить доступ к оригинальной плате, зафиксируйте положение проводов или сделайте фотографии для корректного подключения. Отсоедините все разъёмы и открутите крепёжные винты, установите новую плату в том же положении и закрепите. Подсоедините все кабели моторчиков, нагревателей, вентиляторов, термисторов и концевых выключателей к соответствующим разъёмам, убедитесь в плотности соединений и соберите корпус обратно. Включите питание и проверьте корректность загрузки, показания температур, движение осей и работу концевых выключателей перед началом печати.

Рекомендации по использованию

Перед первым запуском проверьте совместимость прошивки с заменённой платой и при необходимости обновите или перепрошейте её в соответствии с инструкциями Creality K1. При обращении с платой соблюдайте меры защиты от статического электричества и дважды проверьте проводку, чтобы избежать неправильного подключения и повреждения компонентов. При сомнениях в установке или прошивке обратитесь в службу поддержки Creality или к квалифицированному специалисту.
