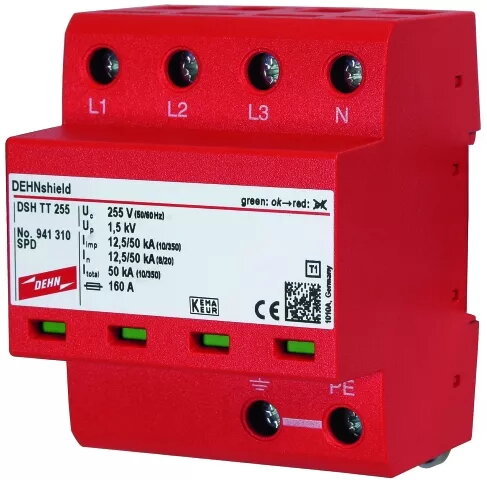

Ограничитель перенапряжений Dehn DSH TT 255 красный, 230–400 В, термопластик, кабель 0,1 м

Dehn DSH TT 255 Red — компактный предварительно подключённый комбинированный разрядник для тока молнии и перенапряжений, предназначенный для систем TN и TT с номинальным напряжением 230–400 В и частотой 50–60 Гц. Устройство выполнено на основе искрового промежутка в термопластичном корпусе и обеспечивает защиту типа 1 и типа 2 в конфигурации 3+1. Ширина всего 72 мм (1 модуль/полюс) и кабель подключения длиной 0,1 м упрощают установку в щитах распределения и организацию молниезаземления для защиты конечного оборудования и электрических установок от импульсных перенапряжений. Прибор имеет очень быстрое время реакции и визуальную индикацию состояния.

Преимущества

Компактная конструкция экономит место в распределительных шкафах и позволяет комбинировать защиту от тока молнии и перенапряжений в одном блоке. Искровая технология обеспечивает высокую разрядную способность при обработке мощных импульсов молнии и эффективное гашение последующего тока. Визуальная зелёно-красная индикация в окне проверки облегчает контроль работоспособности. Термопластичный корпус и стандартный вывод для сетевого контакта облегчают монтаж и соответствуют требованиям безопасности.

Подходит для

• Защиты распределительных щитов жилых и коммерческих объектов от молниевых импульсов и скачков напряжения
• Организации молниезаземления и выравнивания потенциалов во входных точках системы
• Предварительно подключённой защиты конечного оборудования: контрольно-учётных приборов, систем автоматизации и коммуникационного оборудования

Ключевые характеристики

• Номинальное напряжение системы: 230–400 В, 50–60 Гц
• Конфигурация: 3+1 комбинированная защита для тока молнии и перенапряжений
• Технология: искровой промежуток, защита типа 1 и типа 2
• Максимальный разрядный ток: до 50 кА (10/350 мкс)
• Ёмкость гашения последующего тока: Ifi = 25 кАрмс
• Время срабатывания: очень быстрое (0,0001 мс)
• Материал корпуса: термопластик
• Ширина: 72 мм (1 модуль/полюс)
• Подключение: предварительно подключённый кабель 0,1 м и сетевой вывод
• Индикация состояния/неисправности: зелёно-красный флажок в окне проверки

Как использовать

Установите разрядник в распределительном щите в соответствии с действующими нормативами по монтажу и конфигурацией системы (TT или TN-S). Подсоедините предварительно подключённый кабель к соответствующим клеммам, обеспечьте надёжное заземление и закрепите устройство на DIN-рейке. Проверьте ориентацию устройства и доступность окна осмотра для визуального контроля состояния. После установки выполните проверку непрерывности выравнивания потенциалов и тестирование электроустановки согласно местным требованиям безопасности.

Рекомендации по применению

Рекомендуется размещать устройство максимально близко к точке ввода питания или главной распределительной панели, чтобы сократить длину проводников между разрядником и защищаемым оборудованием. Регулярно осматривайте окно индикации на наличие сигнала о неисправности и заменяйте устройство после сильных молниевых воздействий или при появлении признаков отказа. Соблюдайте национальные правила монтажа и инструкции производителя по заземлению и координации с другими защитными устройствами.
