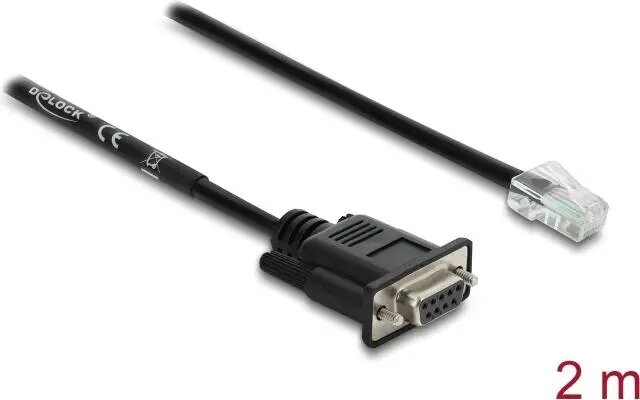

Переходник DELOCK RS-232/422/485 Sub-D 9 (гнездо) — RJ45 (штекер), кабель 2 м

Адаптер DELOCK RS-232/422/485 Sub-D 9 (гнездо) — RJ45 (штекер), кабель длиной 2 м, преобразует стандартный порт Sub-D 9 (DB9) в разъём RJ45, поддерживая несколько стандартов последовательной передачи. Решение предназначено для случаев, когда устройства с разъёмом DB9 необходимо подключить к оборудованию или адаптерам с сетевыми RJ45-коннекторами для промышленной связи, передачи данных и управления устройствами.

Преимущества

Кабель представляет собой компактное решение, которое в ряде задач исключает необходимость использования громоздких преобразователей. Поддержка RS-232, RS-422 и RS-485 обеспечивает совместимость с разным типом интерфейсов и промышленного оборудования. Длина 2 м обеспечивает достаточный запас для подключения при настольной установке, в стойке или на рабочем месте при минимальном запутывании кабелей.

Подходит для

• Подключения устаревших устройств с портом Sub-D 9 к RJ45-ориентированным последовательным портам или адаптерам
• Интеграции оборудования, использующего дифференциальную линию RS-422 или RS-485 через проводку RJ45
• Панелей управления, ПЛК, последовательных модемов и консольных подключений, где используется патчинг через RJ45
• Сервисных выездов, испытательных стендов и лабораторий с требованием коротких и средних кабельных дистанций (2 м)

Когда может не подойти

Этот адаптер является пассивным кабелем, выполняющим лишь переназначение контактов DB9 в RJ45, и не содержит активной электроники для преобразования уровней сигнала. Он не подойдёт, если требуется активное преобразование уровней напряжения или гальваническая развязка между устройствами. Также при необходимости длительных прокладок, экранированных кабелей специальной конструкции или защиты от агрессивных условий окружающей среды следует выбрать другой кабель или специализированный преобразователь.

Ключевые характеристики

• Длина кабеля: 2 м
• Разъём A: Sub-D 9 гнездо (DB9 female)
• Разъём B: RJ45 штекер
• Поддерживаемые стандарты: RS-232, RS-422, RS-485
• Тип кабеля: адаптерный кабель для соединения DB9 с RJ45

Как использовать

Подключите конец Sub-D 9 (гнездо) к последовательному порту устройства или удлинителю, а RJ45 (штекер) вставьте в соответствующий RJ45-порт или адаптер. Перед подачей питания убедитесь в соответствии распиновки и выбранного стандарта сигнализации (RS-232, RS-422 или RS-485) у обоих устройств. Настройте параметры связи на хосте (скорость передачи, проверка чётности, стоп-биты) и при необходимости — терминаторы и смещение линии для дифференциальных интерфейсов.

На что обратить внимание перед покупкой

• Уточните, достаточно ли пассивного DB9‑to‑RJ45 кабеля для вашей задачи и не требуется ли активный преобразователь уровней
• Проверьте ожидаемую распиновку целевого RJ45-порта или адаптера для совместимости
• Оцените, достаточна ли длины кабеля 2 м для прокладки и расположения оборудования

Рекомендации по использованию

Для надёжной передачи данных согласуйте стандарт линии и корректно выполните терминование/сместку при использовании RS-422/RS-485 через RJ45. По возможности держите кабель подальше от источников помех и надёжно фиксируйте разъёмы, чтобы избежать случайного отключения в процессе эксплуатации.
