Коаксиальный кабель DeLOCK 88578 0.2м черный

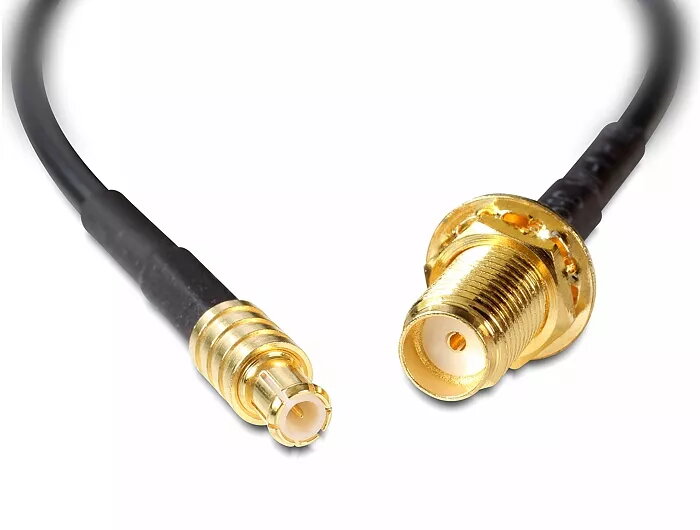

Коаксиальный кабель DeLOCK 88578 длиной 0,2 м (200 мм) представляет собой кабель типа RG-174 для соединения компонентов радиочастотных и коаксиальных систем. С одной стороны установлен SMA-гнездо с фланцем (bulkhead), с другой — MCX-штекер. Контакты с позолотой обеспечивают надежную передачу сигнала, номинальное сопротивление — 50 Ом. Цвет кабеля — чёрный; длина указана вместе с разъёмами.

Преимущества

Конструкция на основе RG-174 и позолоченные контакты уменьшают потери сигнала и обеспечивают стабильную электропередачу. SMA-гнездо с фланцем позволяет прочно закрепить кабель на панели или в корпусе, а компактный MCX-штекер удобен для плотных монтажных решений. Короткая длина 0,2 м минимизирует помехи при близком расположении RF-компонентов.

Подходит для

• Соединения RF-модулей и приёмников внутри оборудования или корпусов
• Подключения антенн или датчиков к платным RF-разъёмам
• Коротких соединений типа патч, когда требуется компактный MCX—SMA
• Испытательных установок и прототипирования коаксиальных/радиочастотных цепей

Ключевые характеристики

• Производитель: DELOCK
• Модель / MPN: 88578
• EAN: 4043619885787
• Тип кабеля: RG-174
• Разъёмы: SMA-гнездо bulkhead — MCX-штекер
• Контакты разъёмов: позолоченные
• Длина: 0,2 м (200 мм включая разъёмы)
• Импеданс: 50 Ом
• Цвет: чёрный

Как использовать

Установите SMA-гнездо bulkhead в вырез панели или корпуса и зафиксируйте крепёжными элементами. Подключите MCX-штекер к соответствующему разъёму на устройстве или плате. Перед соединением убедитесь в чистоте и правильной ориентации контактов, чтобы не повредить позолоченные элементы. Для сохранения параметров избегайте резких перегибов и сильной скрутки кабеля.

Рекомендации по применению

Для оптимальной работы держите кабель как можно короче в пределах требований установки, избегайте малых радиусов изгиба и проверяйте разъёмы на загрязнения. Не подвергайте bulkhead-SMA чрезмерным механическим нагрузкам, чтобы избежать ослабления или повреждения крепления.
