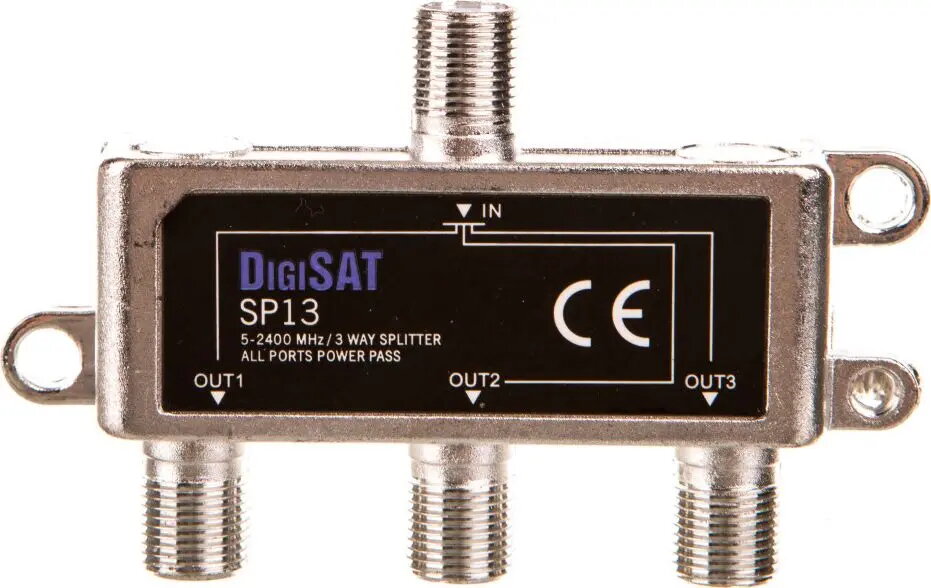

Разветвитель сигнала DigiSat GN-3GN SP13 3-выходный для антенны 5–2400 МГц (модель 77-216#)

Dелитель антенны DigiSat GN-3GN SP13 — это трёхвыходное RTV-устройство, предназначенное для разделения одного RF-сигнала на три выхода при сохранении работоспособности в широком диапазоне частот от 5 до 2400 МГц. Модель подходит для приёма наземных и спутниковых сигналов и используется в домашних и небольших установках, когда необходимо подключить несколько телевизоров, приставок или тюнеров к одной антенне или LNB.

Преимущества

Устройство обеспечивает широкий диапазон работы 5–2400 МГц, что позволяет одновременно распределять наземные и спутниковые сигналы. Три выхода дают возможность подключить несколько приёмников при предсказуемой величине потерь при делении сигнала. Пассивная конструкция не требует внешнего питания и совместима со стандартными коаксиальными разъёмами, распространёнными в бытовых инсталляциях. Конструкция направлена на минимизацию отражений и обеспечение согласования импеданса в пределах частотного диапазона.

Подходит для (заданий / сценариев использования)

• Распределение антенны или LNB на три телевизора или приставки
• Небольшие жилые или многоквартирные установки, где требуется несколько тюнеров от одной антенны
• Подключение нескольких спутниковых или наземных приёмников в ненаполненных усилением системах

Ключевые характеристики

• Диапазон частот: 5–2400 МГц
• Конфигурация: 1 вход — 3 выхода (3-ходовой делитель)
• Пассивное устройство: не требуется внешнее питание
• Тип разъёмов: стандартный коаксиальный F-типа совместимый
• Импеданс: номинально 75 Ом

Как использовать

Подключите коаксиальный кабель от антенны или LNB к входу делителя, затем подключите каждый телевизор, приставку или тюнер к одному из трёх выходов с помощью стандартных коаксиальных кабелей. Убедитесь, что все соединения надежно затянуты для поддержания хорошего контакта и согласования импеданса. Разместите делитель в сухом, вентилируемом месте, вдали от сильных источников электромагнитных помех. Поскольку устройство пассивное, оно не требует питания, но потеря уровня сигнала при разделении может потребовать установки усилителя распределения при слабом приёме.

Рекомендации по использованию

Для стабильной работы используйте короткие качественные коаксиальные кабели и минимизируйте количество переходников. Если уровни сигнала на устройствах после разделения оказались низкими, рассмотрите возможность установки активного распределительного усилителя или предусилителя у антенны. Проверьте совместимость подключаемого спутникового оборудования с пассивными делителями при подаче питания на LNB через кабель.
