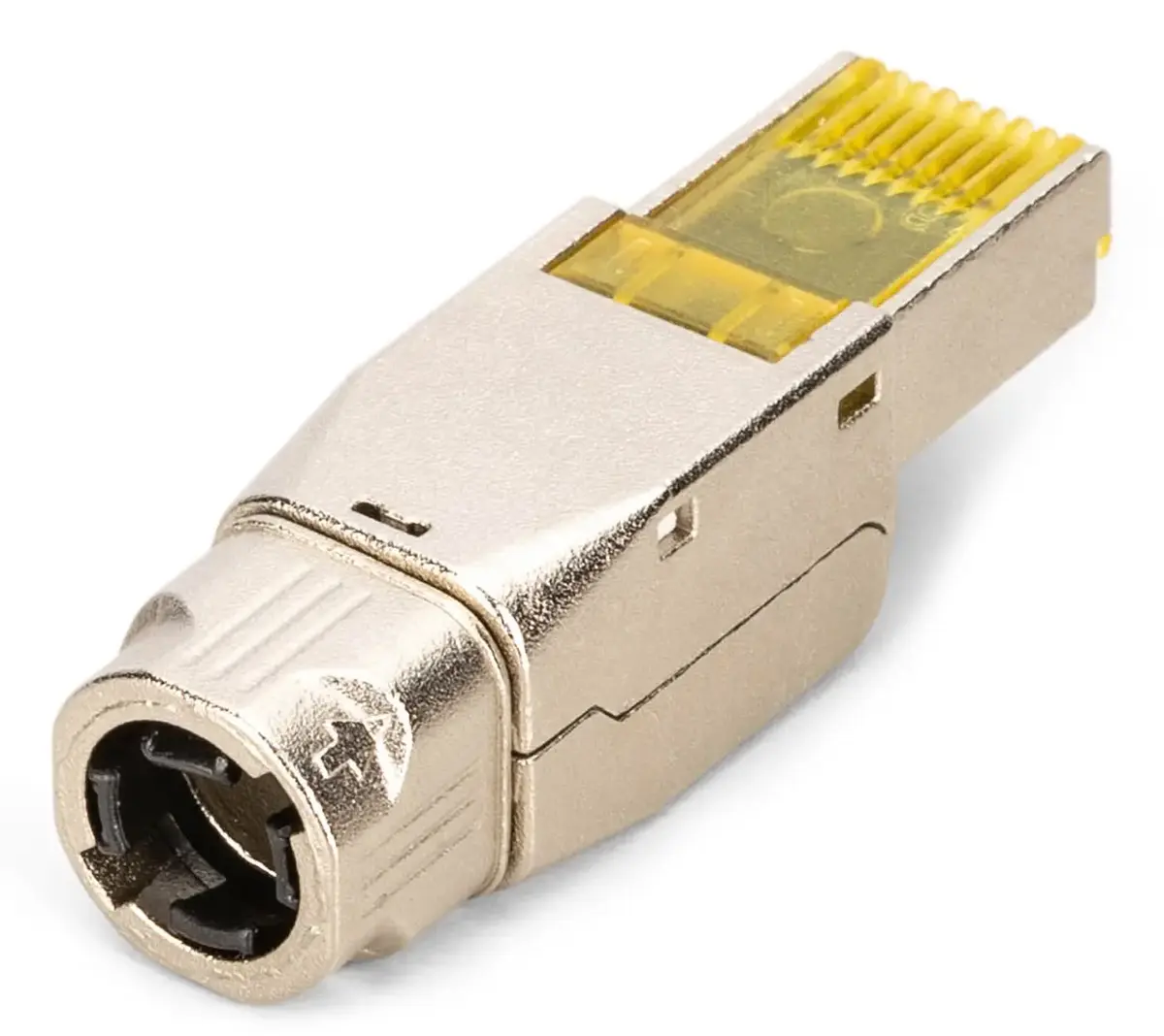

Полевой разъём RJ-45 DIGIT CAT 6A DN-93638, AWG 22–27, поддержка 4PPoE/IEEE802.3bt, серебристо-жёлтый

Полевая вилка DIGITUS CAT 6A — экранированный RJ45 штекер для монтажа без инструментов. Поддерживает скорости передачи до 10 Гбит/с и совместима с проводниками AWG 22–27 (сплошные и многожильные). Обеспечивает 360° экранирование, фиксируется винтовым зажимом для натяжения кабеля и соответствует стандартам для Ethernet-сетей, включая PoE и 4PPoE (IEEE 802.3bt).

Преимущества

Быстрая установка без специальных инструментов — примерно за 60 секунд — сокращает время монтажа и обслуживания. Корпус из цинкового литья под давлением и контакты из фосфорной бронзы с никелевым слоем и 0,5 мкм позолотой обеспечивают прочность и стабильное электрическое соединение. Полное экранирование снижает электромагнитные помехи, а соответствие Cat6A и 10GBase-T обеспечивает высокую пропускную способность.

Подходит для

• Кабельных линий 10 Gigabit Ethernet и высокоскоростных подключений
• Установок с PoE, PoE+ и 4PPoE (IEEE 802.3af/at/bt)
• Полевого монтажа, ремонта и оконцовки кабеля на месте
• Проектов голосовой, дата- и структурированной кабельной сети

Ключевые характеристики

• Тип разъёма: RJ45 штекер (8P8C), мужской
• Категория: Cat 6A, 10GBase-T, до 500 МГц
• Стандарты: ISO/IEC 11801 3rd Ed., EN 50173-1, IEC 60603-7-51
• Поддержка PoE: IEEE 802.3af, 802.3at, 802.3bt (4PPoE)
• Диапазон проводов: AWG 27/7 — 22/1, сплошные и многожильные (тестировано с AWG 22/1)
• Экранирование: 360° металлическое экранирование
• Материал корпуса: цинковое литьё
• Материал/покрытие контактов: фосфорная бронза; никель + 0,5 µ золота
• Диэлектрическая прочность: 1000 VDC (контакт/контакт), 1500 VDC (контакт/земля)
• Сила вставки: макс. 30 N (IEC 60603-7-5)
• Температура эксплуатации: -20 °C до +70 °C
• Цвет: серебристый, жёлтый
• Количество в упаковке: 1 шт.

Как использовать

Снимите изоляцию кабеля до рекомендованной длины и расположите проводники по схеме EIA/TIA 568 A или B. Вставьте проводники в IDC-полосы, проверьте правильность расположения пар и закройте корпус. Закрепите кабель винтовым зажимом для натяжения и убедитесь в контакте экрана по всему периметру. Соединение производится с обычной RJ45 гнездовой розеткой; монтаж не требует специальных инструментов.

Рекомендации по использованию

Используйте этот CAT 6A разъём при необходимости быстрого безинструментального присоединения и высокой степени экранирования для защиты от помех. Убедитесь в совместимости сечений проводов (AWG 27–22) и соблюдайте цветовую маркировку EIA/TIA. Для критичных коммуникаций рекомендуется тестирование готового соединения сертификационным оборудованием.
