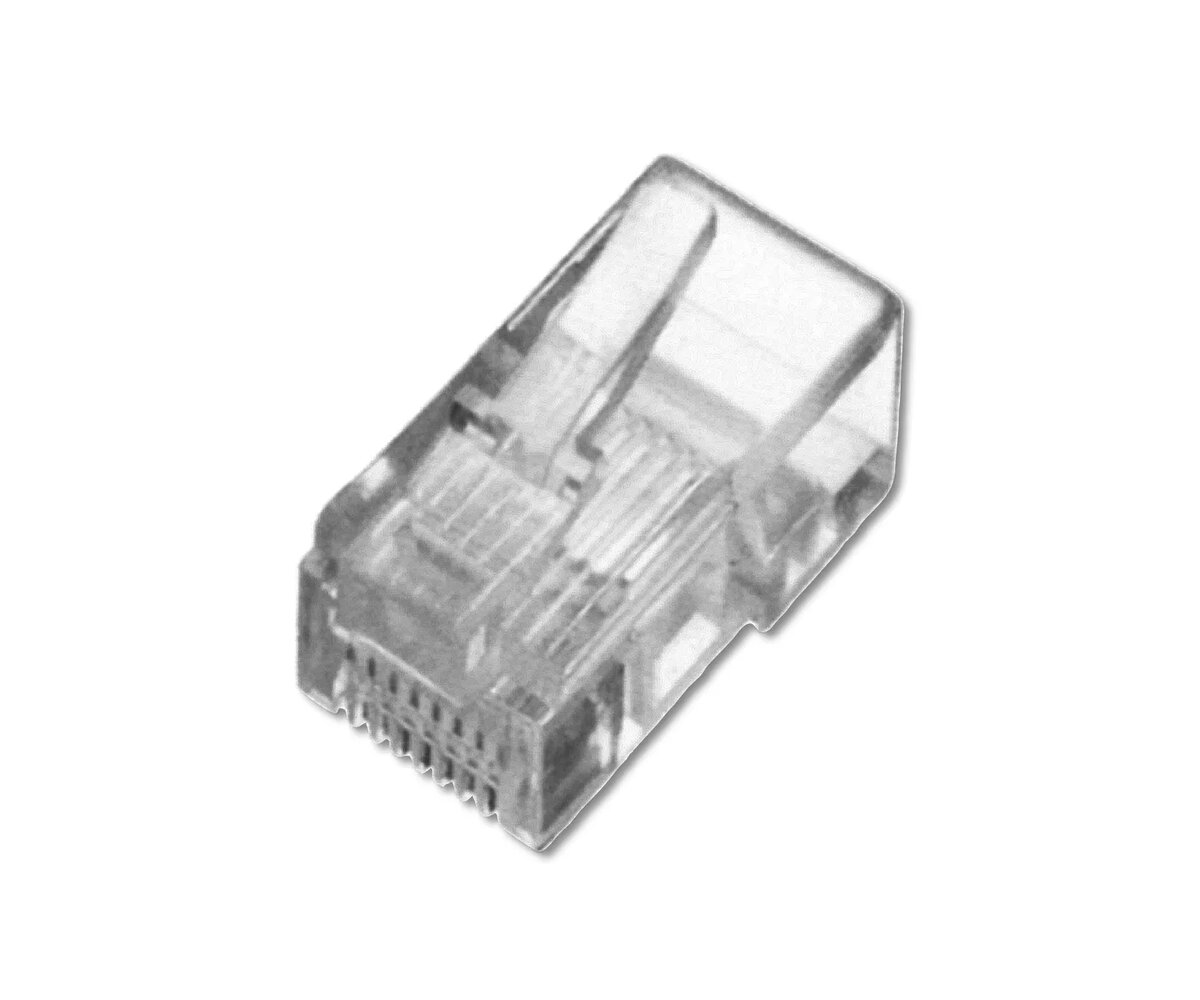

Модульный штекер Digitus A-MO 8/8 SF для плоского кабеля RJ-45 8P8C 1.5 А

Модульный разъем Digitus A-MO 8/8 SF разработан специально для плоских кабелей и имеет конфигурацию коннектора RJ-45 8P8C. Этот неэкранированный соединитель поддерживает номинальный ток 1.5 А и предназначен для профессиональных сетевых инсталляций, сборки нестандартных патч-кордов и ремонта кабелей Ethernet, где используется плоская кабельная разводка. Корпус из прозрачного поликарбоната и контакты с золотым покрытием обеспечивают долговечность и стабильную передачу сигнала.

Ключевые характеристики

• Тип разъема: RJ-45 8P8C
• Производительность компоновки: CAT 3, 1GBase-T
• Область применения: сборка патч-кордов для плоских кабелей
• Номинальный ток: от 1 А до 1.5 А при 50 °C
• Диапазон рабочих температур: от -40 °C до +80 °C
• Совместимость с проводниками: медные проводники AWG 27/7 — AWG 24/7
• Материал корпуса: прозрачный поликарбонат
• Контакты разъема: фосфористая бронза с золотым покрытием 0.6 мкм
• Усилие вставки: не более 20 Н
• Циклы сочленения: более 750
• Соответствие стандартам: ISO/IEC 11801, EN 50173-1, EIA/TIA 568-C, сертификация UL, класс воспламеняемости UL 94V-2

Преимущества

Данный модульный разъем предлагает специализированное решение, адаптированное именно под плоские сетевые кабели, обеспечивая надежную фиксацию там, где стандартные коннекторы для круглых кабелей не подходят. Использование позолоченных контактов предотвращает коррозию и поддерживает оптимальную проводимость. Широкий диапазон рабочих температур позволяет использовать разъем в различных условиях, а прозрачный корпус облегчает визуальный контроль правильности укладки проводников перед обжимом.

Подходит для

• Сборки индивидуальных патч-кордов с использованием плоских кабелей Ethernet
• Ремонта и обслуживания сетевых кабелей
• Профессиональных инсталляций локальных сетей
• Офисных и домашних сетевых систем, использующих плоскую проводку

Когда может не подойти

Этот неэкранированный модульный разъем не предназначен для использования в условиях высокого уровня электромагнитных помех, где требуется обязательное экранирование. Он также разработан исключительно для плоских кабелей и не обеспечивает правильного обжима на стандартных круглых сетевых кабелях.

Как использовать

Для использования разъема аккуратно зачистите внешнюю оболочку плоского кабеля, стараясь не повредить внутренние проводники. Выровняйте жилы в соответствии со стандартной цветовой схемой проводки и подрежьте их на необходимую длину. Вставьте подготовленные жилы в разъем до упора, убедившись в правильности их положения. С помощью специального обжимного инструмента для разъемов RJ-45 сожмите контакты, зафиксировав кабель внутри корпуса.

Что следует учесть перед покупкой

• Убедитесь, что ваша кабельная система использует плоские кабели, а не стандартные круглые
• Проверьте наличие подходящего обжимного инструмента для коннекторов RJ-45 8P8C
• Убедитесь, что неэкранированные компоненты подходят для ваших требований к передаче данных

Рекомендации по использованию

Перед началом обжима убедитесь, что все проводники полностью и правильно вставлены в пазы разъема, а также избегайте резких изгибов кабеля непосредственно у основания коннектора для сохранения стабильности соединения.
