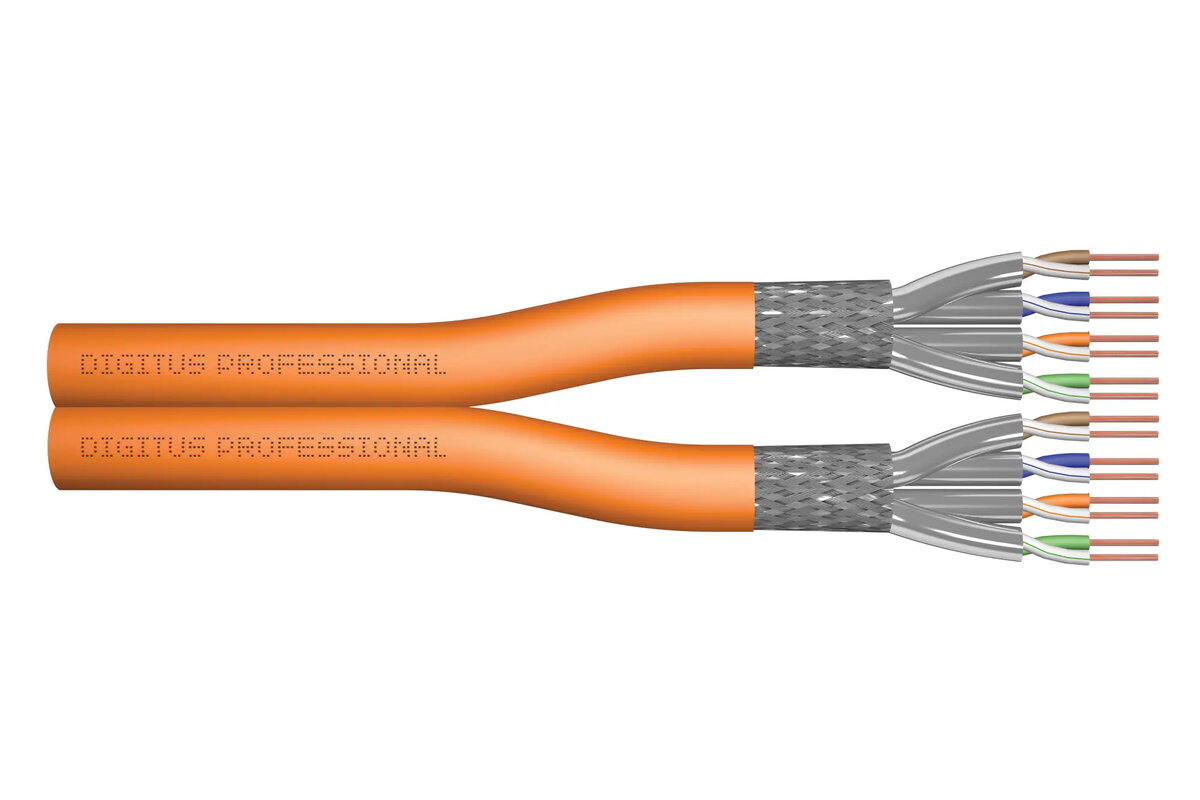

Кабель данных DIGITUS CAT7 S/FTP для монтажа, дуплекс, 500 м, оранжевый, Cca

Монтажный кабель Digitus CAT 7 S/FTP длиной 500 м предназначен для структурированной кабельной системы в зданиях и центрах обработки данных. Кабель поддерживает Ethernet 10 Gbit и частоты передачи до 1200 MHz, имеет Permanent Link сертификацию и совместим со стандартами PoE, PoE+ и 4PPoE (IEEE 802.3af/at/bt). Конструкция включает экранированные поодиночке витые пары и общий оплётный экран из лужёной меди, а наружная оболочка из малодымного безгалогенного материала соответствует классу Cca по EN 50575. Соответствие международным стандартам обеспечивает надёжную передачу аналоговых и цифровых данных.

Преимущества

Комбинация фольгированных пар и общей медной оплётки обеспечивает высокую помехозащищённость и стабильные электрические параметры при высоких скоростях передачи. Жилы из меди AWG 23 и вспененная полиэтиленовая изоляция поддерживают целостность сигнала, а наружная оболочка LSZH класса Cca снижает выделение вредных газов при пожаре. Поддержка PoE/PoE+/4PPoE позволяет передавать питание совместно с данными.

Подходит для

• Структурированной кабельной системы в коммерческих и промышленных зданиях
• Горизонтальных и магистральных линий в дата-центрах
• Сетей Ethernet высокой скорости до 10 Gbit/s
• Установок с использованием Power over Ethernet (PoE, PoE+, 4PPoE)

Ключевые характеристики

• Категория кабеля: Cat7, S/FTP (поодиночное экранирование пар + общая медная оплётка)
• Длина: 500 м
• Жилы: голая медь, AWG 23/1
• Изоляция: вспененный полиэтилен (SFS-PE)
• Количество проводников: 8 (4 пары)
• Цветовая маркировка пар: сине/белая, оранж/белая, зелён/белая, коричн/белая
• Частота передачи: до 1200 MHz
• Скорость передачи данных: до 10 000 Mbit/s
• Импеданс: 100 ±15 Ом (4–1000 MHz)
• Номинальная ёмкость: ~40–45 пФ/м @1 kHz
• Диапазон рабочей температуры: -20 °C до +50 °C
• Температура при монтаже: 0 °C до +50 °C
• Температура хранения/транспортировки: -20 °C до +60 °C
• Максимальная допустимая растягивающая нагрузка при монтаже: 135 N
• Радиус изгиба (динамический): ≥ 8 × диаметр кабеля; (статический): ≥ 4 × диаметр кабеля
• Напряжение эксплуатации: макс. 72 V DC
• Коэффициент перекрёстных помех: CA-Type 1b
• Фазовая задержка: ≤ 450 нс/100 м
• Разность времени прохождения (скью): ≤ 10 нс/100 м
• Скорость распространения (NVP): 79%
• Пожаробезопасность и экологические характеристики: оболочка LSZH, испытания на распространение пламени и отсутствие галогенов в соответствии со ссылочными стандартами

Как использовать

Кабель Digitus Cat 7 S/FTP прокладывают в составе структурированной кабельной системы в соответствии с действующими нормами и требованиями. Избегайте превышения допустимой растягивающей нагрузки и соблюдайте минимальные радиусы изгиба при протяжке и окончательной фиксации. Завершайте кабельные линии с помощью совместимых разъёмов или патч-панелей для Cat7, обеспечивая сохранение экранирования каждой пары и общей оплётки. При необходимости проводите сертификацию Permanent Link для подтверждения параметров канала.

Рекомендации по применению

Для обеспечения требуемой производительности после монтажа выполняйте сертификацию линии, избегайте прокладки кабеля рядом с силовыми линиями высокого напряжения, и применяйте методы заземления и уплотнения, сохраняющие непрерывность экрана. Соблюдайте температурные диапазоны при установке и эксплуатации.
