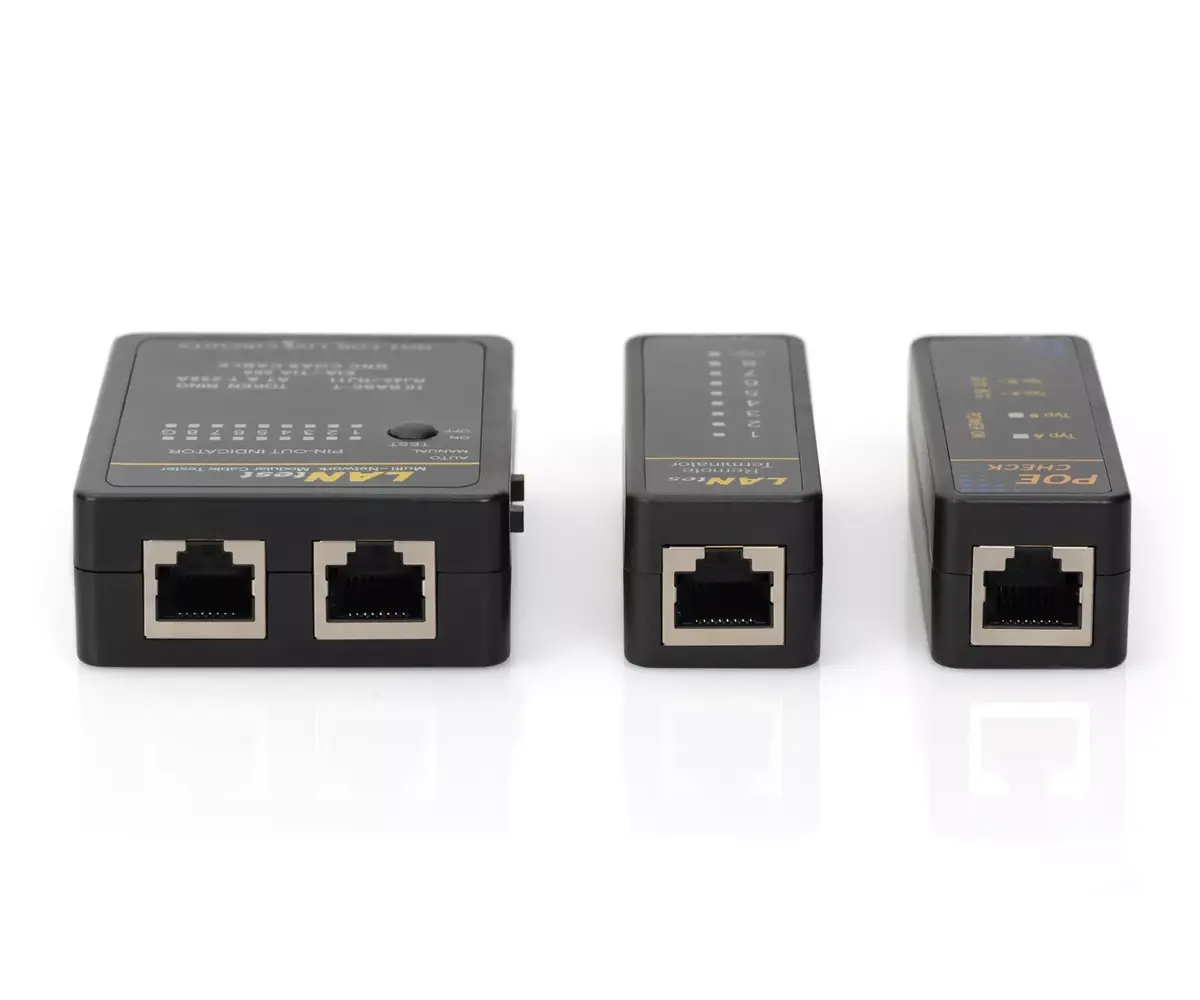

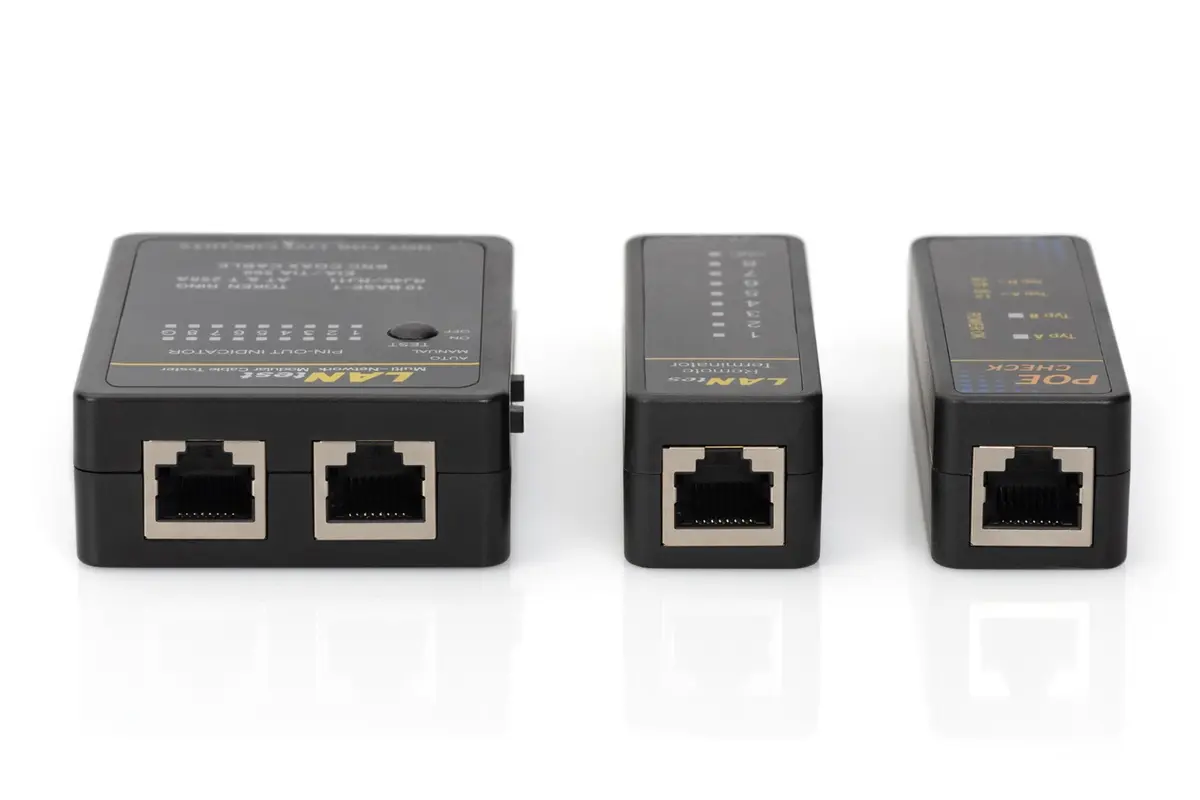

Кабельный тестер DIGITUS DN-14001-1 для сетевых и коммуникационных кабелей RJ45 и BNC с поддержкой тестирования PoE и питанием 9В

Сетевой кабельный тестер Digitus модели DN-14001-1 представляет собой диагностический инструмент, предназначенный для проверки кабелей RJ45 и BNC. Устройство разработано для помощи в профессиональной установке, обслуживании и устранении неполадок в локальных сетях и линиях связи, обеспечивая надежное соединение и правильную конфигурацию проводки.

Advantages

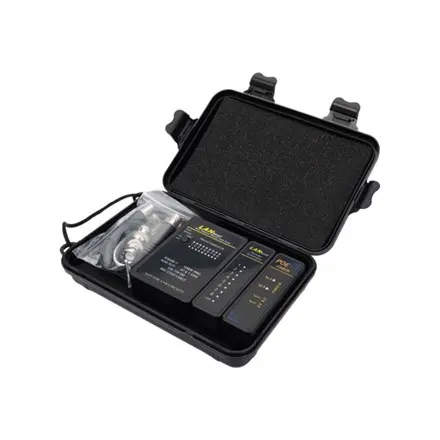

Этот тестер сетевых кабелей позволяет техническим специалистам и администраторам быстро и легко проверять кабельные линии в автоматическом или ручном режимах. Он поддерживает циклическое тестирование, удаленное тестирование, а также встроенную проверку питания через Ethernet для контроля активных линий. Понятные светодиодные индикаторы обеспечивают мгновенное чтение результатов, а входящий в комплект переходник расширяет возможности тестирования для коаксиальных сетей. Устройство работает от стандартной батареи 9В, обеспечивая портативность, а прочный жесткий футляр гарантирует безопасную транспортировку и хранение.

Suitable for

• Проверка кабелей локальных сетей RJ45 и модульных проводных систем
• Тестирование коаксиальных кабелей BNC с помощью входящих в комплект переходников
• Проверка правильности разводки контактов для стандартов 10Base-T, 10Base-2, RJ45/TM11, 258A, TIA-568A/568B и Token Ring
• Выполнение тестов Power over Ethernet на активных сетевых линиях
• Диагностика удаленных кабельных линий в настенных распределителях или патч-панелях

When it may not be suitable

Данное устройство не предназначено для сертификации характеристик кабелей на больших расстояниях или измерения высокочастотных параметров передачи данных, выходящих за рамки проверки целостности и конфигурации проводки. Оно также не подходит для тестирования нестандартных проприетарных типов кабелей, не соответствующих поддерживаемым интерфейсам.

Key specifications

• Поддерживаемые разъемы: RJ-45, BNC
• Функции тестирования: цикл, удаленный тест, PoE тест
• Режим работы: автоматический или ручной
• Источник питания: батарея 9 В
• Индикация: светодиодные индикаторы
• Размеры основного устройства: 80 x 55 x 25 мм
• Размеры удаленного блока: 80 x 25 x 25 мм
• Размеры жесткого чехла: 180 x 120 x 46 мм
• Цвет: черный

How to use

Для использования кабельного тестера подключите один конец кабеля к основному устройству, а удаленный модуль — к другому концу напрямую или через удлинители. Выберите автоматический или ручной режим тестирования в зависимости от диагностических задач. Сравните светодиодные сигналы на обоих блоках для проверки целостности цепи и правильности распиновки. Для проверки питания PoE или тестирования кабелей BNC подсоедините соответствующие линии или используйте адаптер перед началом проверки.

What to consider before purchase

• Убедитесь, что ваша кабельная инфраструктура использует совместимые разъемы RJ45 или BNC
• Убедитесь в наличии батареи 9 В для питания устройства
• Проверьте, соответствуют ли возможности удаленного тестирования вашему расположению кабелей, например, в кроссах или распределителях

Usage recommendations: Всегда отключайте кабели от активного сетевого оборудования перед проведением тестов целостности или проводки, чтобы предотвратить возможное повреждение тестера или подключенной аппаратуры. Храните прибор в защитном жестком чехле, когда он не используется.
