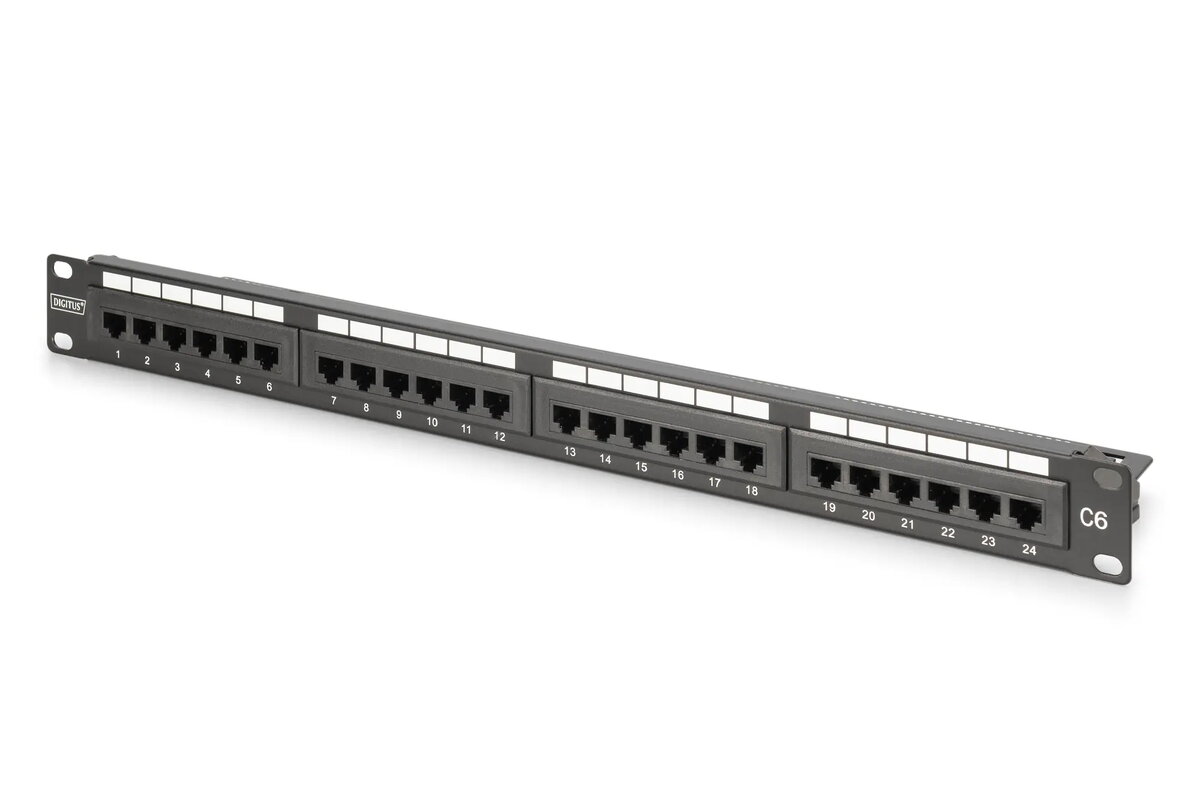

Патч-панель Digitus CAT 6 неэкранированная DN-91624U-CR

Несэнированный патч-панель DIGITUS® категории CAT6 сочетает современное соответствие стандартам и качественное исполнение для сетевых решений. Доступна в исполнениях на 16 и 24 порта (1U) или 48 портов (2U). Панель соответствует требованиям Link Performance Class E до 250 МГц, стандартам ISO/IEC 11801 и EN 50173 и имеет сертификат UL. Корпус выполнен из холоднокатаной оцинкованной стали толщиной 1,5 мм и подходит для установки в 19" стойку.

Преимущества

Патч-панель обеспечивает надежную поддержку 1GBase-T и PoE в структурированных кабельных системах, оснащена цветовой маркировкой LSA для разводки по стандартам EIA/TIA 568 A и B. Прочный корпус, никелированные контакты с золотым покрытием и сертифицированные компоненты гарантируют стабильные электрические характеристики и длительный срок службы. Конструкция, рассчитанная на монтаж в стойку, и фиксаторы для кабелей упрощают установку и организацию проводки.

Ключевые характеристики

• Области применения: до 250 МГц, 1GBase-T, PoE
• Стандарты: ISO/IEC 11801 (3-е изд.), EN 50173-1, EIA/TIA 568-C
• Крепление: подходит для 483 мм (19") стоек
• Разъёмы: RJ45, 8P8C

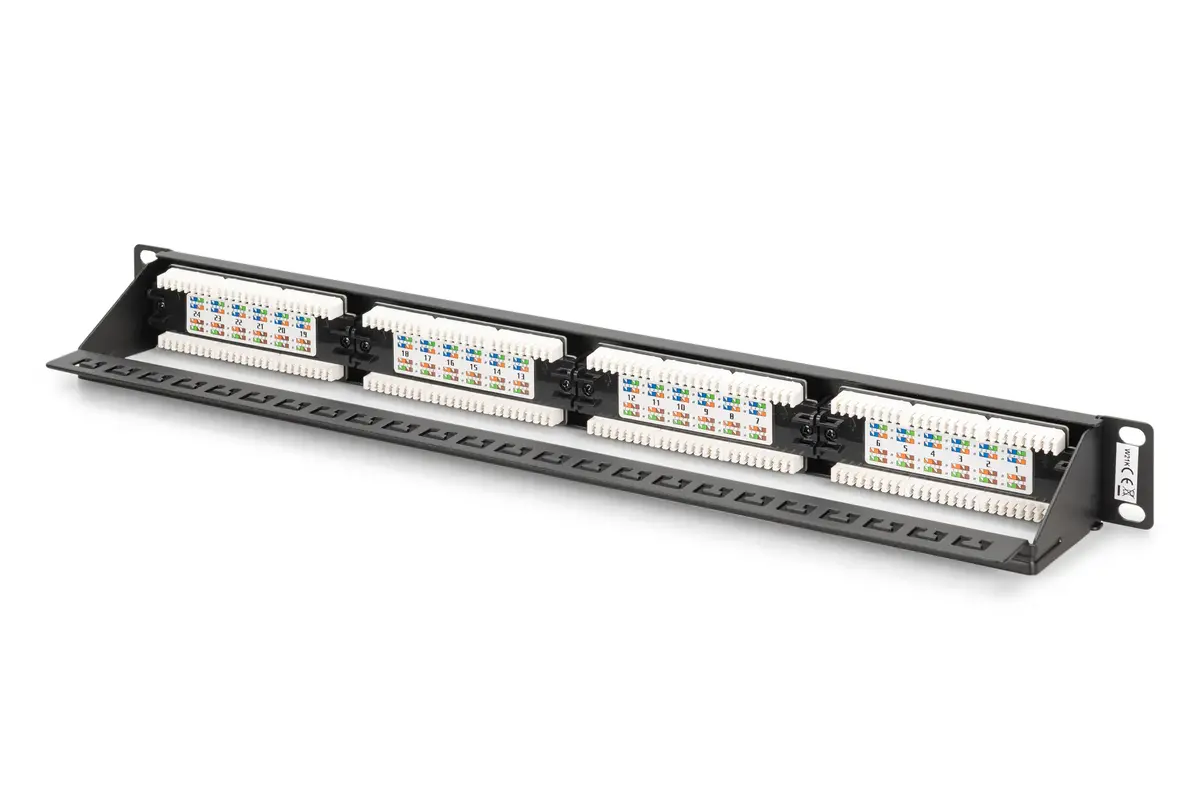

• Завершение кабелей: LSA планки, цветовая маркировка по EIA/TIA 568 A и B
• Фиксация кабеля: быстрые защёлки
• Материал корпуса: холоднокатаная оцинкованная сталь 1,5 мм (EN1.4301, UNS S30400, AISI 304, LMSAD110)
• Материал разъёма RJ45: ABS UL 94V-0
• Материал контактов: никелированная фосфорная бронза с 0,5 µм золотого покрытия
• Экранирование RJ45: никелированная бронза
• Зажим LSA: Krone LSA+, UL 94V-2, оцинкованная фосфорная бронза
• Плата: FR4, UL 94V-0
• Сила вставки: макс. 30 N (IEC 60603-7-5)
• Разрывная нагрузка: 7,7 кг между разъёмом и вилкой
• Рабочая температура: -20 °C до +70 °C
• Срок службы гнезда: >750 циклов (ISO/IEC 11801, IEC 60603-7-5)
• Срок службы терминала: >200 циклов (ISO/IEC 11801, IEC 60603-7-5)
• Поддерживаемые жилы: 22–26 AWG, цельные и многожильные
• Сопротивление изоляции: >500 МΩ
• Сопротивление контакта: <20 мΩ
• Диэлектрическая прочность: 1000 VDC (контакт/контакт), 1500 VDC (контакт/земля)

Как использовать

Установите панель в стандартную 19" стойку (1U для 16/24 портов, 2U для 48 портов). Подготовьте кабели до нужной длины и выполните обжим проводников на LSA планках в соответствии с цветовой схемой EIA/TIA 568 A или B, напечатанной на панели. Зафиксируйте кабели с помощью быстрых защёлок для обеспечения разгрузки натяжения. Проверьте правильность разводки и протестируйте каждый порт на целостность и характеристики до 250 МГц перед вводом в эксплуатацию. При необходимости выполните заземление в соответствии с местными требованиями — заземляющий провод в комплект не входит.

Рекомендации

Для достижения требуемых параметров используйте патч-корды класса CAT6 и проводите сертификацию установки после монтажа, чтобы подтвердить соответствие Link Performance Class E и корректную работу PoE и 1GBase-T.
