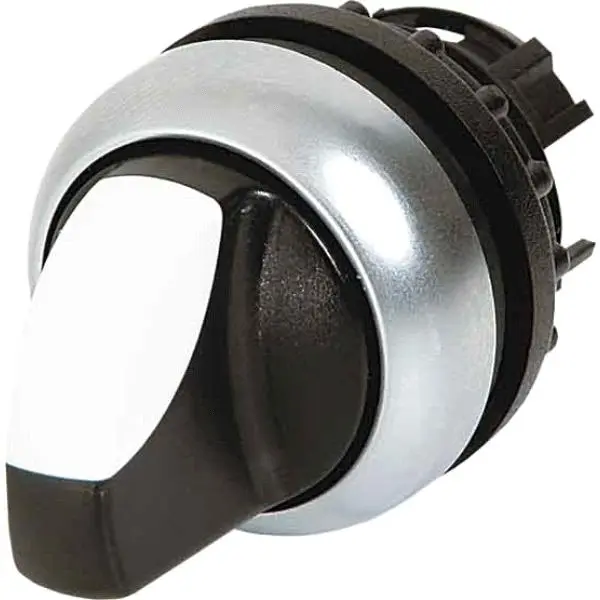

Тумблер Eaton M22-WRLK-W — пластиковый корпус, цвета: черный/титановый/белый, 29,7×29,7×45,9 мм

Eaton M22-WRLK-W — компактный подсвечиваемый селекторный переключатель с пластиковой крышкой, доступный в черном, титановом и белом цветах. Габаритные размеры 29,7 × 29,7 × 45,9 мм, предназначен для установки в панель и обеспечивает ручное двухпозиционное включение/выключение. Рукоятка с выступом обеспечивает удобство управления, а степень защиты фронтальной части IP66 обеспечивает защиту от пыли и брызг воды.

Преимущества

Небольшой размер и несколько цветовых вариантов позволяют легко подобрать актюатор под оформление щита. Подсветка улучшает видимость в условиях низкой освещенности, а пластиковый корпус обеспечивает легкость и простоту монтажа. Рукоятка-«гамак» повышает удобство при частой эксплуатации, а защита по классу IP66 повышает надежность в запыленных и увлажненных средах.

Подходит для

• Панельные интерфейсы управления в промышленной автоматике
• Щиты управления системами зданий и системами HVAC
• Шкафы управления и пульты операторов машин
• Применений, где требуются цветовые решения и индикация состояния

Ключевые характеристики

• Тип актуатора: подсвечиваемый селекторный переключатель с рукояткой
• Позиции: 2 (двухпозиционный селектор)
• Материал корпуса: пластик
• Доступные цвета: черный, титан, белый
• Установка: монтаж в панель
• Степень защиты фронта: IP66
• Габариты (В×Ш×Г): 29,7 × 29,7 × 45,9 мм

Как использовать

Выполните соответствующий вырез в панели и установите актуатор в соответствии с инструкцией Eaton. Подключите цепи подсветки и контактов при обесточенном оборудовании. Закрепите актуатор с фронта панели и затяните фиксирующую гайку или монтажное кольцо так, чтобы обеспечить уплотнение для достижения степени защиты IP66. Используйте рукоятку для переключения между двумя положениями; при подключенной подсветке индикатор будет показывать активное состояние.

Рекомендации по применению

Применяйте Eaton M22-WRLK-W там, где требуется компактный селектор с подсветкой и надежной фронтальной защитой. Перед установкой сверить напряжение подсветки с параметрами цепи и соблюдать рекомендуемый момент затяжки и размеры выреза панели во избежание потери степени защиты.
