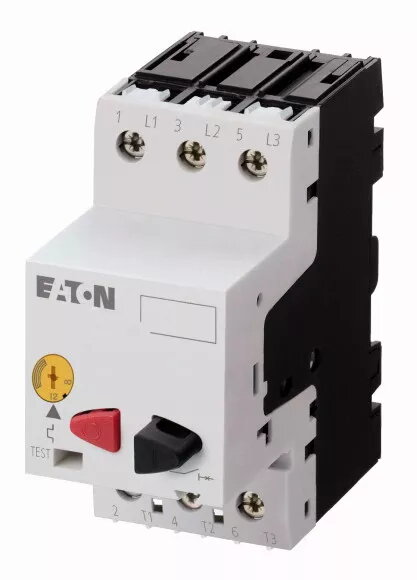

Моторный защитный автомат Eaton PKZM01-0,63

Eaton PKZM01-0,63 — моторный автомат защиты для трехполюсных цепей в соответствии с IEC/EN 60947. Обеспечивает регулируемую тепловую защиту от перегрузки и немедленное короткозамыкательное расцепление, чувствителен к выпадению фазы. Предназначен для винтового и защёлкивающегося крепления, монтажная ширина корпуса 45 мм. Номинальное рабочее напряжение до 690 В, степень защиты IP20.

Преимущества

Устройство сочетает в себе регулируемую тепловую защиту и расцепитель на короткое замыкание без выдержки времени, что обеспечивает защиту двигателя при перегрузках и авариях. Компактные габариты и защёлкивающееся крепление позволяют экономить место в шкафах управления. Чувствительность к выпадению фазы повышает защиту при однофазных или несимметричных режимах. Дополнительные модули — вспомогательные контакты и расцепитель по напряжению — расширяют возможности управления и сигнализации.

Подходит для

• Защиты малых электродвигателей и магнитных пускателей
• Щитов управления и распределительных щитов с ограниченным пространством
• Промышленного и коммерческого оборудования, требующего защиты от перегрузок и коротких замыканий

Ключевые характеристики

• Число полюсов: 3
• Номинальный ток: 0,63 A (регулируемый)
• Номинальное рабочее напряжение: до 690 V
• Коэффициент отключающей способности: 50 000 A
• Степень защиты: IP20
• Монтажная ширина: 45 мм
• Крепление: винтовое и защёлкивающееся
• Чувствительность к выпадению фазы
• Защита от прикосновения по VDE 0106 T.100
• Габариты (Ш×Г×В): 45 мм × 90.5 мм × 93 мм

Как использовать

Установите PKZM01-0,63 на DIN-рейку или панель с помощью винтового и защёлкивающегося крепления, соблюдая монтажную ширину 45 мм. Подключите силовые и нагрузочные проводники по трёхфазной схеме в соответствии с электрической схемой и нормативами. Выставьте регулировку перегрузки на номинальный ток двигателя или рекомендуемое значение защиты, при необходимости установите вспомогательные контакты или расцепитель по напряжению. После монтажа проверьте корректность работы и выполните включение питания согласно правилам техники безопасности.

Рекомендации по применению

Эксплуатируйте устройство в пределах его номинальных тока и напряжения, регулярно проверяйте клеммные соединения и настройки. Используйте только совместимые аксессуары, рекомендованные производителем, чтобы сохранить соответствие требованиям безопасности.
