Модуль Keystone EFB Elektronik E-20070

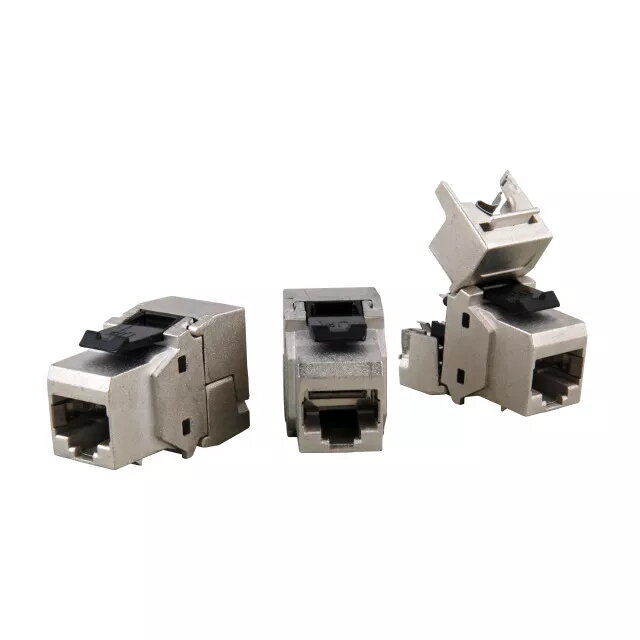

Кит-джек (keystone) с корпусом из цинкового литья под давлением и отдельной пылезащитной крышкой, разработан для надёжного сетевого соединения. Модуль соответствует классу EA по стандарту ISO 11801 AMD1:2009 и AMD2:2010-04 и оснащён компактным кабель-менеджером для проводников AWG24/1 .. AWG22/1.

Преимущества

Корпус из цинкового литья обеспечивает механическую прочность, а отдельная пылезащитная крышка защищает контакты при неиспользовании. Соответствие классу EA гарантирует работу на высоких частотах, подходящую для приложений 10 Gigabit Ethernet. Встроенный компактный кабель-менеджер упрощает обжатие проводников AWG24/1–AWG22/1, поддерживается питание PoE+ (IEEE 802.3at). Фиксация натяжения кабеля с помощью стяжки снижает механическую нагрузку на место коммутации.

Ключевые характеристики

• Материал корпуса: цинковое литьё
• Пылезащитная крышка: отдельная, съёмная
• Класс производительности: EA (ISO 11801 AMD1:2009; AMD2:2010-04)
• Кабель-менеджер: компактный, для AWG24/1 .. AWG22/1
• Схема пар: TIA/EIA 568 A/B
• Поддержка PoE: PoE+ (IEEE 802.3at)
• Фиксация натяжения: с помощью стяжки

Как использовать

Снимите защитную изоляцию кабеля в соответствии со стандартной практикой монтажа, разместите проводники в компактном кабель-менеджере и выполните обжатие по схеме TIA/EIA 568 A или B. Вставьте модуль в отверстие keystone, при необходимости установите пылезащитную крышку и зафиксируйте натяжение кабеля стяжкой. После монтажа проверьте целостность соединений и параметры линии.

Рекомендации

Рекомендуется использовать этот keystone-джек в сетях, требующих класса EA и поддержки PoE+. Соответствуйте размерам проводников AWG24/1–AWG22/1, соблюдайте стандартную схему пар TIA/EIA и выполняйте постмонтажные тесты для подтверждения качества линии.
