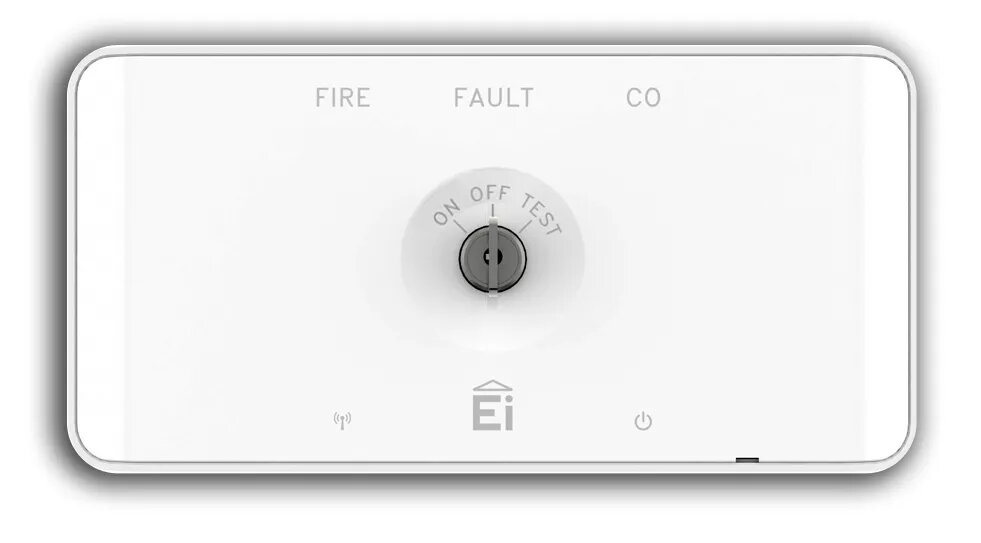

Модуль расширения сигнализации Ei Electronics Ei414RF

Модуль расширения радиосигнала Ei Electronics Ei414RF предназначен для подключения беспроводных датчиков Ei к внешним системам. Работает на частоте 868.499 МГц с типичным радиусом действия до 100 м и питается от сети 230 В переменного тока. Устройство оснащено тремя реле сетевого уровня и обеспечивает как импульсные, так и непрерывные переключаемые выходы; переключатель DIP позволяет задать задержку срабатывания при необходимости для OEM-датчика.

Преимущества

Ei414RF имеет электрически изолированные контакты реле с номиналом до 250 В AC / 5 А, которые сохраняют работоспособность как от сети, так и от резервного питания. Технология RadioLINK с мульти-репитером и многопутевой передачей обеспечивает устойчивость и расширенное покрытие радиосигнала. Ключевой трёхпозиционный переключатель предоставляет режимы Включено, Выключено и Тест, что позволяет выборочно реагировать на сигналы Пожар, CO или теста для обслуживания и настройки.

Подходит для

• Интеграции радиодатчиков Ei с системами вызова или телемедицинскими системами
• Управления внешними сигнализационными панелями или устройствами оповещения через реле
• OEM-приложений, требующих электрически изолированного переключения сетевых нагрузок
• Установок, где необходимы удалённый тест и импульсные либо с задержкой выключения релейные выходы

Ключевые характеристики

• Модель: Ei414RF (Ei414)
• Частота RF: 868.499 МГц
• Дальность передачи: до 100 м (в открытом пространстве, типично)
• Питание: 230 В AC
• Реле: 3 реле сетевого уровня, контакты до 250 В AC / 5 А
• Габариты: 190 мм (Ш) × 90 мм (Г) × 37 мм (В)
• Ключевой 3-позиционный выключатель: Включено / Выключено / Тест

Как использовать

Установите Ei414RF в месте с хорошим радио покрытием и подключите питание 230 В AC в соответствии с инструкцией по монтажу. Подключите внешние устройства к контактам реле, соблюдая номинальные значения (250 В AC / 5 А). Выберите нужный режим выхода (импульсный, непрерывный или с задержкой) с помощью DIP-переключателя в соответствии с требованиями подключаемого OEM-передатчика. Установите ключ в положение «Включено» для нормальной работы, «Выключено» чтобы отключить ответы RadioLINK, или «Тест» чтобы реагировать только на кнопочные тесты или повторяющиеся удалённые тест-сигналы при вводе в эксплуатацию и обслуживании.

Рекомендации по использованию

Монтаж и подключение должны выполняться квалифицированным установщиком с соблюдением местных правил электромонтажа и инструкции производителя. Перед подключением сетевого оборудования проверьте правильность подключения реле и соответствие нагрузок номиналам, а также выполните проверку радиопокрытия для обеспечения надёжной связи с датчиками Ei RadioLINK.
