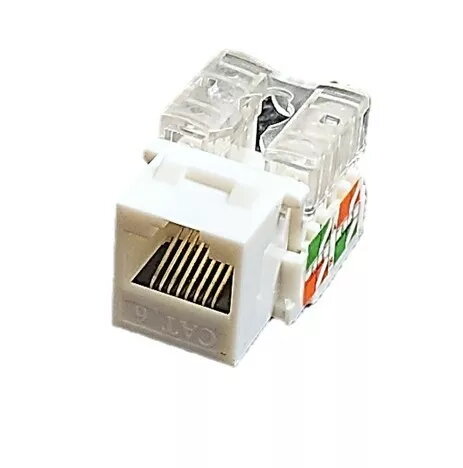

electro base Модуль Keystone CAT6 UTP ELN336001-90 с углом 90°

Модуль Keystone electro base CAT6 UTP ELN336001-90 с углом 90° — компактный вставной модуль для неэкранированных витых пар категории CAT6, предназначенный для ситуаций, где требуется угловой вывод кабеля. Модуль устанавливается в стандартные keystone-розетки и патч-панели и обеспечивает RJ45-точку подключения для Ethernet. Угловая ориентация упрощает прокладку кабеля в ограниченном пространстве и снижает нагрузку на провод при использовании в неглубоких распределительных коробках или на плотных панелях.

Преимущества

Данный модуль обеспечивает соответствие требованиям CAT6 для UTP-соединений и рассчитан на стабильную передачу сигнала в сетях Ethernet. Угловой корпус 90° помогает аккуратно организовать кабельную трассу и уменьшает радиус изгиба у места подключения. Модуль совместим с распространёнными системами установки keystone, что позволяет быстро заменять или добавлять разъёмы без доработок. Компактные габариты делают изделие подходящим для установок с ограниченной глубиной за панелью.

Подходит для

• Структурированных кабельных сетей в офисах и коммерческих помещениях
• Домовых сетей при ограниченном пространстве за декоративной панелью
• Патчирования в неглубоких стойках и поверхностных коробках
• Ремонтных и модернизационных работ, требующих углового вывода кабеля

Ключевые характеристики

• Категория: CAT6 (неэкранированная витая пара)
• Тип разъёма: вставка RJ45 в формате keystone
• Ориентация: угловой вывод 90°
• Совместимость: стандартные keystone-розетки и патч-панели
• Назначение: кабельные Ethernet-подключения до уровня CAT6
• Крепление: защёлкивающийся keystone-формат для установки без специальных инструментов

Как использовать

Подключите жилы CAT6 UTP к модулю в соответствии со схемой T568A или T568B, используемой в вашей сети, применив пресc или инструмент для пайки/обжима, рекомендованный для IDC-типов клемм. Установите собранный модуль в совместимую розетку или патч-панель до фиксации защёлки. Организуйте кабель таким образом, чтобы избегать резких изгибов, и зафиксируйте его в коробке с помощью хомутов или элементов натяжения для предотвращения механических повреждений у точки подключения.

Рекомендации по использованию

После установки рекомендуется проверить каждое соединение прибором для тестирования кабельных линий. Не допускать воздействия влаги и агрессивных сред, соблюдайте минимальный радиус изгиба для кабеля CAT6, чтобы сохранить качество сигнала.
