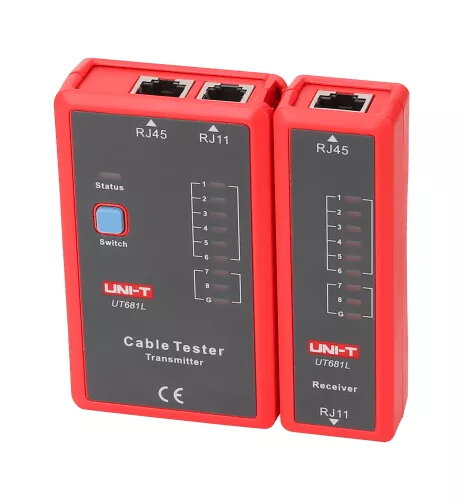

Тестер кабелей electro base UT681L для UTP/FTP сетевых кабелей, проверка проводимости и распиновки

Тестер кабелей electro base UT681L предназначен для проверки UTP и FTP сетевых кабелей. Это компактный портативный прибор, который выполняет проверку непрерывности и сопоставления проводов, позволяя обнаружить обрыв, короткое замыкание или перепутанные пары. Тестер удобен при монтаже, обслуживании и поиске неисправностей в офисных, домашних и серверных сетях.

Преимущества

Устройство обеспечивает простую проверку как UTP, так и FTP кабелей без сложной настройки. Небольшие габариты и наглядная индикация неисправностей позволяют техникам быстро провести диагностику на месте. Тестер выполняет проверку целостности цепи и определение последовательности пар, что сокращает время на поиск и устранение дефектов или доработку коннекторов. Питание от батареи и прочный корпус подходят для выездных работ.

Подходит для

• Проверки и валидации патч-кордов и горизонтальной кабельной разводки (UTP/FTP)
• Определения обрывов, коротких замыканий и перепутанных пар при монтаже
• Планового обслуживания и устранения неполадок локальной сети
• Быстрой проверки вновь обжатых RJ45 разъёмов и модульных панелей

Ключевые характеристики

• Поддерживаемые типы кабеля: неэкранированная витая пара (UTP) и экранированная витая пара с фольгой (FTP)
• Функции: проверка непрерывности и идентификация проводных пар
• Индикация: визуальная карта проводки или светодиодные индикаторы состояния пар
• Форм-фактор: портативный ручной тестер для выездных работ
• Питание: батарейное, автономная работа
• Интерфейс: стандартный разъём RJ45 для Ethernet-кабелей

Как использовать

Подключите один конец кабеля к разъёму RJ45 на основной части тестера, а при наличии — подключите удалённый модуль к другому концу кабеля. Включите прибор и выберите режим проверки проводимости или последовательности пар, если устройство имеет несколько режимов. Просмотрите индикацию, чтобы определить целостность каждой пары и правильность их порядка; прибор покажет обрывы, короткие замыкания или перекрёстную разводку. По завершении отключите кабель и выключите устройство. Заменяйте батареи при снижении уровня питания для сохранения надёжности тестирования.

Рекомендации по использованию

Эксплуатируйте тестер в сухих помещениях и избегайте воздействия повышенной влажности и экстремальных температур. Для корректных результатов убедитесь, что RJ45 разъёмы полностью вставлены и не имеют видимых повреждений. При диагностике проверяйте как патч-корды, так и постоянные участки кабельной линии, чтобы локализовать неисправность. Храните прибор в защитном футляре и удаляйте батареи при длительном хранении.
