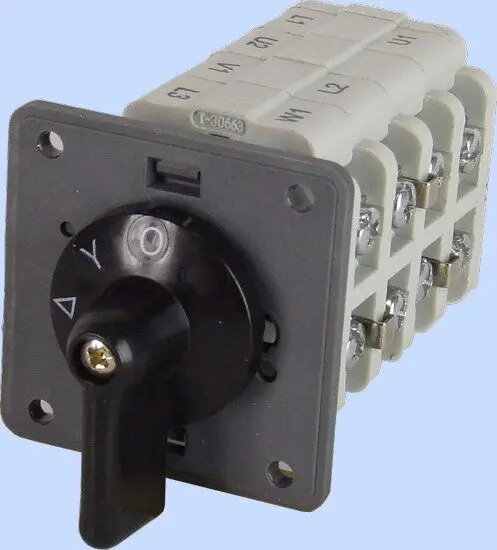

Роторный переключатель Elektromet 3P 25A звезда-треугольник IP44 модель 922509

Поворотный переключатель Elektromet 3P 25A звезда-треугольник IP44 модель 922509 — трехполюсный кулачковый переключатель для ручного выбора между соединениями обмоток двигателя «звезда» (Y) и «треугольник» (Δ). Расчетный ток 25 А, степень защиты IP44, предназначен для установки в помещениях или в защищенных наружных точках, где требуется защита от брызг воды и проникновения крупных частиц. Применяется в щитах управления и пускателях трёхфазных двигателей для снижения пускового тока.

Преимущества

Переключатель обеспечивает четкое и надежное переключение положений «звезда»/«треугольник» за счет прочного кулачкового механизма. Степень защиты IP44 обеспечивает базовую защиту от пыли и брызг, а трехполюсная конструкция облегчает подключение трехфазных цепей. Рейтинг 25 А делает изделие подходящим для ряда малых и средних двигательных схем, а механическая прочность обеспечивает длительную эксплуатацию в промышленных и коммерческих щитах управления.

Подходит для

• Ручного переключения трёхфазных двигателей между «звездой» и «треугольником»
• Щитов управления и пускателей
• Установок в помещениях и под навесом, таких как мастерские и машинные отделения
• Сценариев, где необходимо снизить пусковой ток для защиты электросети

Ключевые характеристики

• Число полюсов: трехполюсный (3P)
• Номинальный ток: 25 А
• Функция: переключение обмоток «звезда» (Y) — «треугольник» (Δ)
• Степень защиты: IP44 (защита от брызг и крупных частиц)
• Привод: поворотный кулачковый механизм для ручного управления
• Крепление: монтаж в панель или корпус (в зависимости от выреза панели)

Как использовать

Установите переключатель в подходящий вырез панели или корпус в соответствии с местными правилами электромонтажа и отключите питание перед подключением. Подключите фазные проводники к соответствующим входным и выходным клеммам согласно схеме соединений «звезда/треугольник». Поворачивайте ручку для выбора требуемого режима: «звезда» для сниженного пускового тока и «треугольник» для нормального режима работы. Перед подачей питания убедитесь в надежности затяжки клемм и правильной индикации положения.

Рекомендации по использованию

Эксплуатируйте переключатель в пределах указанного тока и условий окружающей среды. Регулярно проверяйте клеммные соединения на предмет ослабления и коррозии. Для частых или автоматических переключений применяйте координированное решение с контакторами или таймером, чтобы избежать механического износа. Соблюдайте местные нормативы электробезопасности и инструкции по установке.
