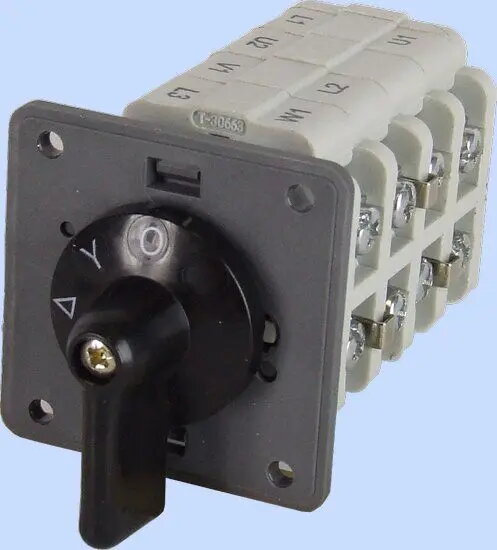

Рычажный переключатель 0-звезда-треугольник 3P 40A Elektromet Łuk 40-21 (924009)

Электрический кривошипный (роторный) переключатель Elektromet Łuk 40-21, настроенный для схемы 0–звезда–треугольник. Трёхполюсное устройство на 40 А предназначено для переключения соединения трёхфазных двигателей между «звезда» и «треугольник», а также для установки положения 0. Подходит для установки в блоки управления двигателями, пускатели и промышленное оборудование, где требуется надёжное механическое решение для ручного или полуавтоматического переключения.

Преимущества

Переключатель реализует прочный механический принцип работы с отчётливой тактильной отдачей и предназначен для многократных операций включения/переключения. Трёхполюсная конструкция отвечает стандартной трёхфазной разводке, а номинал 40 А покрывает широкий спектр маломощных и средних двигателей. Наличие положения 0 обеспечивает безопасную изоляцию или нейтральную позицию между режимами «звезда» и «треугольник», что упрощает запуск и обслуживание.

Подходит для

• Ручных или полуавтоматических пускателей двигателей в промышленности
• Схем переключения «звезда–треугольник» для трёхфазных электродвигателей
• Электрических щитов, где требуется отдельная позиция 0 между состояниями переключения
• Оборудования с простыми механическими требованиями к переключению и ограниченным пространством

Когда может не подойти

Как механическое устройство этот переключатель не предназначен для ситуаций, где требуется полностью электронное управление двигателя, например частотные преобразователи (ПЧ) или электронные мягкие пускатели, обеспечивающие плавный пуск и регулировку скорости. Он также не подходит, если требуется ток больше 40 А или если конструкция требует использования контакторов с определёнными межблочными защитами и дистанционным управлением.

Ключевые характеристики

• Полюса: 3-полюсный (трёхфазный)
• Номинальный ток: 40 А
• Конфигурация переключения: 0–звезда–треугольник
• Тип привода: кривошипный (роторный) механический переключатель
• Назначение: переключение соединения двигателя (звезда/треугольник) и положение 0
• Монтаж: установка в щит/на панель, подходит для пускателей и блоков управления

Как использовать

Установите переключатель в монтажный вырез в панели управления или корпусе пускателя в соответствии с нормативами и требованиями безопасности. Подключите три входных и три выходных фазных проводника к соответствующим клеммам согласно электрической схеме двигателя: один набор для «звезды», другой для «треугольника» и коммутация для положения 0. Обеспечьте правильный момент затяжки клемм и наличие защиты от перегрузок, дополнительных блокировок или вспомогательных контактов при необходимости. Переключайте рукоятку только при остановленном двигателе или в условиях, допускаемых схемой управления, чтобы избежать механических нагрузок и электрических искр.

Что учесть перед покупкой

• Убедитесь, что номинала 40 А достаточно для пусковых и рабочих токов вашего двигателя
• Проверьте совместимость механического переключения «звезда–треугольник» с вашей схемой управления и защитными устройствами
• Уточните размеры монтажного выреза и свободное место в панели для корректной установки
• Определите необходимость дополнительных контакторов, таймеров или блокировок для безопасной и автоматической работы

Рекомендации по эксплуатации

Используйте переключатель в составе полной системы управления двигателем: устанавливайте соответствующую защиту от перегрузки, плавкие вставки или автоматические выключатели, а также механические блокировки по необходимости. Для частых переключений или точного управления двигателем рассмотрите электронные альтернативы. Регулярно проверяйте затяжку клемм, состояние контактов и следуйте инструкциям по технике безопасности при выполнении операций переключения.
