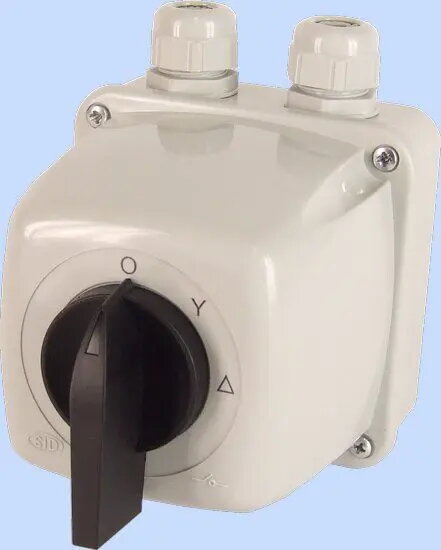

Переключатель (звезда-треугольник) Elektromet E25-23 3P 25A IP44 в корпусе

Переключатель звезда-треугольник Elektromet E25-23 в корпусе представляет собой механическое коммутационное устройство для трёхфазного пуска и управления двигателями. Устройство обеспечивает компактное и закрытое решение для выбора между схемами соединения обмоток «звезда» и «треугольник», позволяя переключать конфигурацию при запуске и работе двигателя. Переключатель трёхполюсный, рассчитан на ток 25 А, имеет степень защиты IP44 и подходит для установки в щитах управления и на оборудовании с требованием защиты от брызг и частиц пыли.

Преимущества

Корпус защищает механизм от случайных контактов и попадания загрязнений, упрощая установку в панелях управления. Номинал 3 полюса и 25 А совместим с рядом малых и средних трёхфазных двигателей и управляющих цепей. Механическое переключение между позициями «звезда» и «треугольник» уменьшает сложность проводки при реализации двухступенчатого пуска двигателя, а надёжный кулачковый механизм обеспечивает повторяемость переключений.

Подходит для

• Двухступенчатый пуск двигателя (звезда → треугольник) для трёхфазных асинхронных двигателей
• Установка в промышленные щиты управления и моторные центры
• Оборудование и станки, где требуется ручная или полуавтоматическая смена соединений обмоток
• Крепление в защищённых помещениях, где достаточно степени защиты IP44

Ключевые характеристики

• Функция: переключение «звезда-треугольник» для трёхфазных цепей
• Количество полюсов: 3
• Номинальный ток: 25 А
• Степень защиты: IP44 (корпус обеспечивает защиту от брызг и частичного проникновения пыли)
• Монтаж: устройство в корпусе, предназначено для установки в панель
• Привод: механическое кулачковое переключение между позициями

Как использовать

Установите переключатель в подходящем месте щита управления или корпуса в соответствии с действующими нормами электробезопасности. Подключите трёхфазный ввод и выводы обмоток двигателя к соответствующим клеммам согласно схеме соединения для «звезды» и «треугольника». Применяйте кабели и зажимы, соответствующие номинальному току, и соблюдайте рекомендуемые моменты затяжки. Для пуска переключите в положение «звезда», затем переведите в «треугольник» для режима работы, либо включите в схему управления с выдержкой времени или блокировками. Перед выполнением работ по подключению или обслуживанию обесточьте и зафиксируйте ввод питания.

Рекомендации по эксплуатации

Проверьте соответствие номинального тока двигателя и условий коммутации; при частых автоматических переключениях или высоких циклах нагрузки рассмотрите применение контакторного звезда-треугольник стартерa или электронного плавного пускателя. Регулярно проверяйте затяжку клемм и состояние уплотнений корпуса для сохранения защиты IP44 и надёжной работы.
