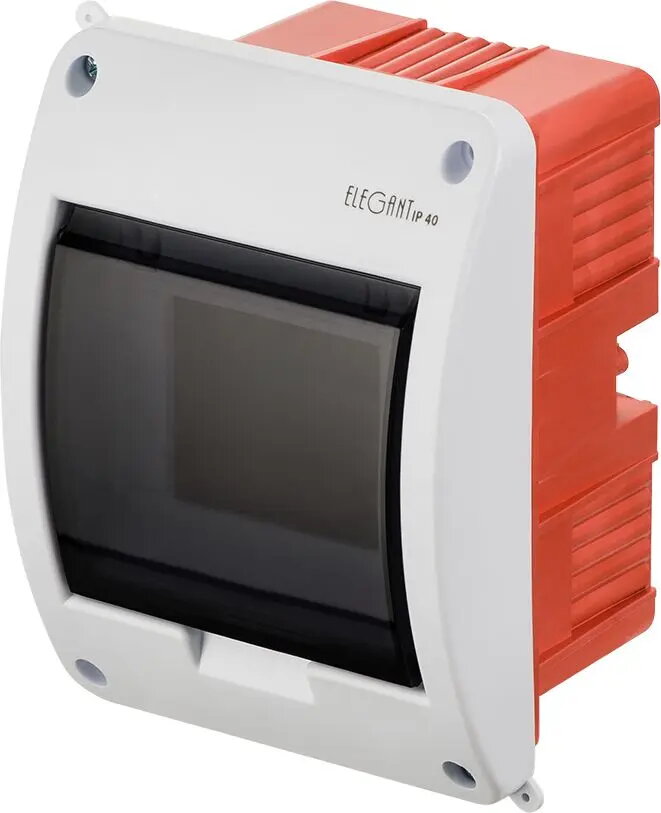

Подрозетник модульный под отделку ELEKTROPLAST 1 x 5 IP40 116×156×93 мм

Встраиваемый распределительный бокс ELEKTROPLAST 1 x 5 IP40 116×156×93 мм — компактный корпус для размещения до пяти модульных устройств в один ряд. Предназначен для внутренней установки за отделочными поверхностями и обеспечивает место для установки автоматических выключателей, УЗО и других модулей, совместимых с DIN-рейкой. Степень защиты IP40 свидетельствует о защите от твёрдых предметов размером более 1 мм, а небольшая глубина подходит для стен с ограниченным пространством ниши.

Преимущества

Данный распределительный бокс отличается экономией пространства и простой интеграцией в бытовые и лёгкие коммерческие электроустановки. Однорядное исполнение облегчает размещение модулей и прокладку проводки; ударопрочный пластиковый корпус обеспечивает электрическую изоляцию и стойкость к механическим воздействиям в помещениях. Стандартизированное расстояние между модулями упрощает аккуратную компоновку щитка.

Подходит для

• Размещения до пяти модульных устройств DIN-рейки: автоматы, УЗО и пр.
• Встраивания в внутренние стены жилых помещений
• Небольших распределительных щитков или секций потребителя в лёгких коммерческих помещениях
• Ремонтных работ, когда глубина ниши ограничена

Ключевые характеристики

• Конфигурация: один ряд на 5 модулей
• Тип монтажа: встраиваемый (устанавливается за отделкой)
• Степень защиты: IP40 (защита от твёрдых предметов >1 мм)
• Материал: ударопрочный изолирующий пластик, предназначенный для внутреннего использования
• Габариты: ориентировочно 116 × 156 × 93 мм (ширина × высота × глубина)
• Эксплуатационная среда: внутренние помещения жилые и лёгкая коммерция

Как использовать

Подготовьте нишу в стене по размеру корпуса и обеспечьте надёжную опору для монтажа. Вставьте распределительный бокс в нишу и зафиксируйте в предусмотренных местах крепления, соблюдая правильную ориентацию ряда модулей. Установите модульные устройства на DIN-рейку в соответствии с инструкциями их производителей, выполните электрические соединения, проложите провода и обеспечьте фиксацию и защиту проводов от натяжения. После подключения установите защитную панель или декоративную рамку для сохранения заявленной защиты IP40 и аккуратного внешнего вида.

Рекомендации по эксплуатации

Перед установкой убедитесь в совместимости выбранных модулей с шагом и глубиной бокса. Используйте бокс только в сухих внутренних помещениях и соблюдайте местные нормы электробезопасности при монтаже и подключении. Для условий с более высокими требованиями по защите от влаги или для наружного применения выбирайте корпуса с соответствующим уровнем защиты.
