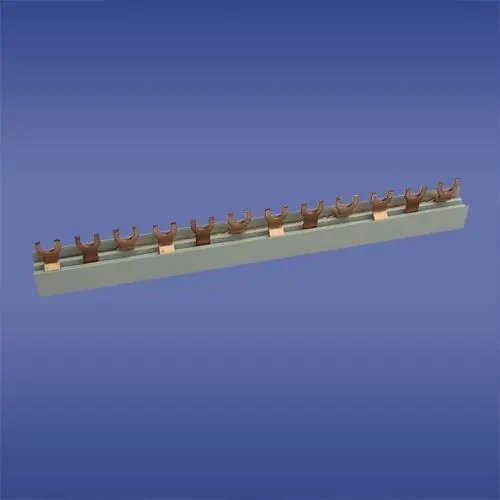

Трехфазная вилочная шина ELEKTROPLAST представляет собой высококачественный компонент для распределения электроэнергии, предназначенный для эффективного и безопасного подключения модульных устройств в электрических щитах. Рассчитанная на номинальный ток 63А и имеющая сечение 12мм2, эта 18-модульная вилочная шина обеспечивает надежное распределение питания между автоматическими выключателями и другим оборудованием, устанавливаемым на DIN-рейку. Прочная конструкция гарантирует долговечность и стабильность работы в различных системах электроснабжения.
Преимущества
Данная шина значительно упрощает процесс монтажа в электрических щитах, устраняя необходимость в использовании сложных перемычек и снижая риск возникновения ненадежных соединений. Вилочная конструкция позволяет быстро и безопасно выполнять установку под клеммы модульных устройств, обеспечивая отличный электрический контакт и оптимальные тепловые характеристики. Использование этой шины позволяет добиться аккуратного, упорядоченного и профессионального вида распределительного щита, что облегчает последующее обслуживание и диагностику.
Подходит для
- Жилых распределительных электрощитов
- Промышленных панелей управления
- Подключения нескольких автоматических выключателей
- Модульного оборудования на DIN-рейке
Когда может не подойти
Эта шина разработана специально для устройств с клеммами, совместимыми с вилочными наконечниками. Она может не подойти для оборудования, требующего штыревых шин, или для устройств с нестандартной конфигурацией клемм, не предназначенных для стандартных вилочных разъемов.
Основные технические характеристики
- Количество фаз: 3-фазная
- Номинальный ток: 63А
- Сечение проводника: 12мм2
- Количество модулей: 18 модулей
- Тип подключения: Вилочный
Как использовать
Перед установкой шины убедитесь, что электропитание распределительного щита полностью отключено. При необходимости отрежьте шину до нужной длины, убедившись, что концы закрыты торцевыми заглушками для предотвращения случайного контакта. Совместите вилочные зубцы с клеммами модульных устройств, установленных на DIN-рейке. Плотно вставьте вилочные разъемы в клеммы и надежно затяните винты клемм для обеспечения низкого переходного сопротивления. Перед подачей питания проверьте надежность всех соединений и правильность установки шины.
Что учесть перед покупкой
- Проверьте тип клемм ваших автоматических выключателей на совместимость с вилочными разъемами.
- Убедитесь, что количество модулей соответствует длине, необходимой для вашей конфигурации.
- Проверьте, соответствует ли номинальный ток 63А общей нагрузке группы цепей.
Рекомендации по использованию
Всегда следите за тем, чтобы электромонтажные работы выполнялись квалифицированным специалистом в соответствии с местными правилами и стандартами безопасности. Регулярно проверяйте клеммные соединения на наличие признаков перегрева или ослабления во время планового технического обслуживания.
