Мультикабель Elpio 26436 — коаксиальный RG6 с оплёткой 80%, 2× UTP Cat5e, FTTH 2J, 2×TC80 CU

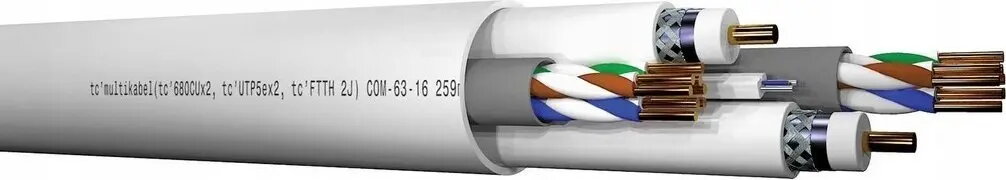

Elpio 26436 — мультикабель, объединяющий коаксиальный кабель RG6 с плетением 80% из меди, две непэарные витые пары Cat5e, оптический элемент FTTH на 2 соединения и два медных силовых проводника TC80 в одной оболочке. Такое исполнение позволяет передавать видеосигнал, сетевые данные, оптический сигнал и низковольтное питание по одной трассе, упрощая прокладку и снижая объём кабельных путей.

Преимущества

Кабель сочетает защиту RG6 с 80% экраном для стабильной передачи коаксиального сигнала, пары Cat5e для Ethernet и передачи данных, FTTH-элемент для оптического подключения и два медных проводника TC80 для низковольтного питания. Единая конструкция сокращает время монтажа, уменьшает количество точек соединений и помогает сохранить качество сигналов каждого типа. Высокий процент оплётки у коаксиала повышает помехозащищённость по сравнению с менее защищёнными решениями.

Подходит для

• Гибридных систем видеонаблюдения, где требуется коаксиал для видео, Ethernet для передачи данных и питание по одной линии
• Распределения широкополосного доступа в жилых и коммерческих объектах с сочетанием коаксиала, данных и оптики
• Структурированных кабельных систем в местах с ограниченным пространством или пропускной способностью кабель-каналов
• Аудиовизуальных инсталляций с необходимостью коаксиального видео, сетевого аудио/видео и локального питания
• FTTH-подключений на участках с коротким оптическим отводом и совместным расположением медных линий

Ключевые характеристики

• Коаксиал: RG6 с 80% медной оплёткой для защиты от электромагнитных помех
• Сетевые пары: 2× UTP Cat5e, поддерживают 100BASE-TX и стандартные PoE-сценарии в пределах возможностей Cat5e
• Оптика: FTTH-элемент на 2 соединения для коротких отводов или проходного оптического подключения
• Питающие проводники: 2× медных TC80 для низковольтного питания
• Конструкция: комбинированный мультикор в общей оболочке с разделением сред внутри кабеля

Как использовать

Прокладывайте мультикабель по трубам или кабельным лоткам к точкам, где требуются комбинированные сервисы. Завершайте коаксиальную линию RG6 подходящими разъёмами (F или BNC) в зависимости от оборудования, а пары Cat5e обжимайте или подключайте к модульным розеткам и патч-панелям по стандартной схеме Cat5e. Оптический FTTH-элемент подвергайте сварке или коннекторизации специалистами с соблюдением правил работы с волокном. Подключайте TC80 к клеммам низковольтного питания, контролируя полярность и допустимые токи.

Рекомендации по использованию

Избегайте прокладки рядом с проводами высокого напряжения и острых перегибов, чтобы не снизить качество сигналов. Для оптических работ используйте специализированные инструменты и подготовленный персонал. Убедитесь, что требования по питанию и бюджет PoE находятся в пределах возможностей медных проводников и Cat5e, чтобы исключить падение напряжения и перегрев.
