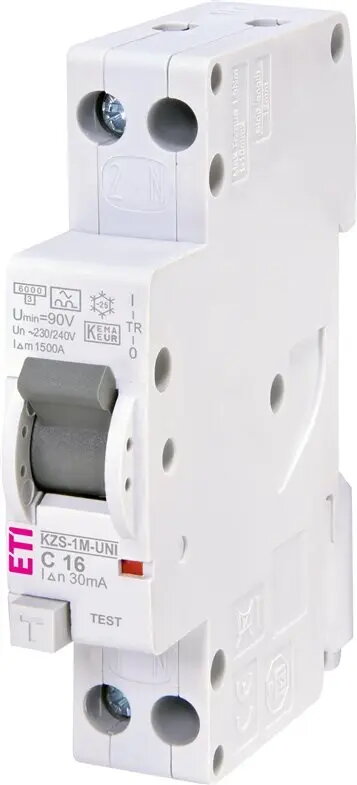

Реле утечки тока 1P+N 16A 30мА ETI KZS-1M-UNI

Реле утечки тока ETI KZS-1M-UNI предназначено для цепей 1P+N с номинальным током 16 A и порогом срабатывания по дифференциальному току 30 mA. Устройство контролирует разницу токов между фазным и нулевым проводниками и при обнаружении тока утечки выше заданного порога замыкает или размыкает управляющий контакт для включения внешнего выключателя или контактора, обеспечивая дополнительную защиту от поражения электрическим током и снижения риска пожара.

Преимущества

Реле имеет компактный корпус для крепления на DIN-рейке и простую интеграцию в распределительные щиты без замены существующих автоматов. Чувствительность 30 mA соответствует распространённым требованиям защиты людей в жилых и лёгких коммерческих объектах. Управляющий контакт устройства предназначен для работы с внешним коммутационным аппаратом, что даёт гибкость при выборе схемы отключения и защиты.

Подходит для

• Жилых распределительных шкафов, где требуется дополнительный контроль утечки тока
• Небольших коммерческих и офисных электросетей для мониторинга токов утечки
• Реконструкций и модернизаций, когда установка отдельного УЗО затруднительна
• Цепей, питающих оборудование с риском ухудшения изоляции

Когда может быть непригодно

Данное реле не обеспечивает защиту от перегрузки или короткого замыкания и должно применяться вместе с соответствующим автоматическим выключателем. Оно разработано для однофазных систем 1P+N и не подходит для трёхфазных схем без применения соответствующей версии устройства. Если требуется комбинированное устройство с интегрированным отключением при разных уровнях чувствительности, стоит рассмотреть установленное УЗО или дифавтомат.

Ключевые характеристики

• Конфигурация: 1P + N (однофазная с нулём)
• Номинальный рабочий ток: 16 A
• Порог срабатывания по дифференциальному току: 30 mA
• Функция: обнаружение дисбаланса между фазой и нулём (утечка на землю)
• Монтаж: корпус для установки на DIN-рейку в распределительных щитах
• Назначение: детектирование и передача сигнала для отключения внешнего коммутационного аппарата

Как использовать

Установите реле на DIN-рейку в распределительном щите и подключите фазный и нулевой проводник через устройство в соответствии с электрической схемой. Реле контролирует дифференциальный ток и активирует управляющий контакт при превышении порога 30 mA; этот контакт должен быть подключён к катушке отключения автомата или контактора, прерывающего питание. После подключения выполните проверочные испытания изоляции и функциональные тесты, а также периодически проверяйте состояние реле и связанного защитного аппарата.

Что учитывать перед покупкой

• Убедитесь, что в объекте используется однофазная сеть 1P+N и подходит устройство на 16 A
• Проверьте наличие или возможность установки внешнего выключателя/контактора для срабатывания реле
• Оцените свободное место на DIN-рейке и компоновку щита для удобства монтажа
• Уточните требования местных норм к чувствительности защит по току утечки (30 mA обычно применяется для защиты людей)

Рекомендации по эксплуатации

Применяйте реле совместно с правильно подобранным автоматическим выключателем или контактором и выполняйте монтаж в соответствии со стандартами. После ввода в эксплуатацию и в ходе обслуживания проводите тесты срабатывания для подтверждения надёжной работы при возникновении утечек тока.
