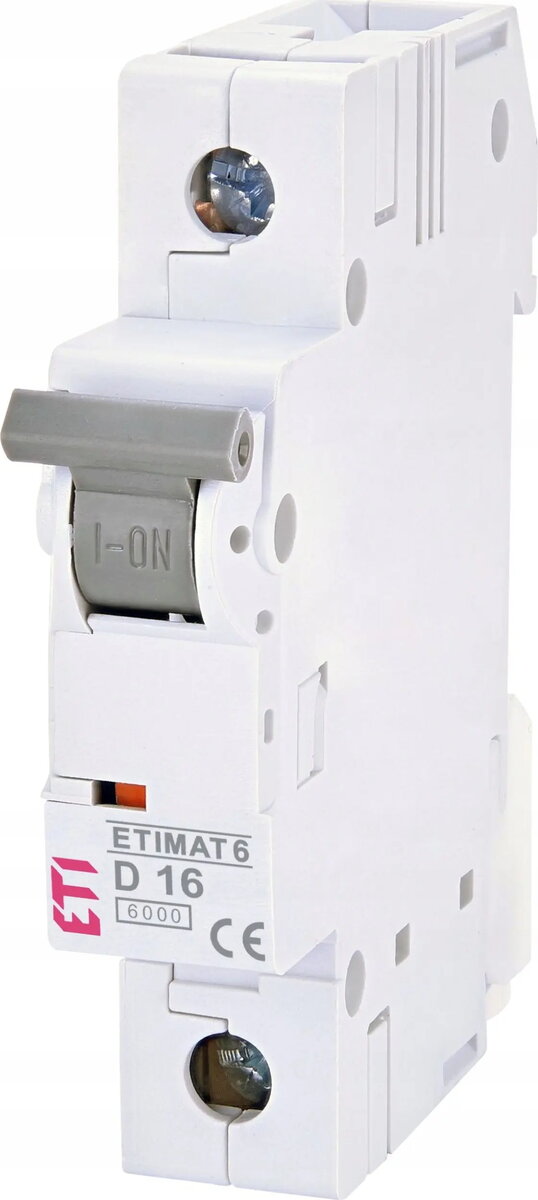

Автоматический выключатель Etipo 1P D 16A 6kA AC (модель 002161516)

Однополюсный автоматический выключатель Etipo 1P D 16A 6kA AC (модель 002161516) представляет собой компактное устройство для крепления на DIN-рейку, предназначенное для защиты однофазных цепей в жилых и малых коммерческих электроустановках. Он сочетает в себе тепловое и магнитное расцепление с характеристикой D для селективного срабатывания при пусковых токах индуктивных нагрузок и надёжной защиты от перегрузок и коротких замыканий.

Преимущества

Выключатель рассчитан на номинальный ток 16 A и имеет высокую отключающую способность 6 kA, что обеспечивает безопасное прерывание токов короткого замыкания. Мгновенная характеристика D снижает вероятность ложных срабатываний при включении двигателей и других индуктивных нагрузок, сохраняя при этом эффективную защиту силовых цепей. Компактный корпус и совместимость с DIN-рейкой упрощают установку в щитах распределения и экономят место.

Применимо для

• Защита осветительных и розеточных линий в жилых помещениях
• Цепи двигателей и оборудования с большими пусковыми токами
• Небольшие коммерческие установки и распределительные щиты
• Ретрофит или новые установки с монтажом на DIN-рейку

Ключевые характеристики

• Полюсов: однополюсный (1P)
• Номинальный ток: 16 A
• Характеристика срабатывания: D (запаздывающая мгновенная для индуктивных нагрузок)
• Отключающая способность: 6 kA (AC)
• Монтаж: совместимость с DIN-рейкой
• Функция: тепломагнитная защита от перегрузки и короткого замыкания

Как использовать

Установите автомат на стандартную DIN-рейку внутри распределительного щита в соответствии с местными правилами электромонтажа. Подключите фазный провод к входной клемме, а провод нагрузки к выходной клемме, обеспечив надёжное затяжение клемм. Проверьте правильность полярности и соответствие номинального напряжения и частоты сети требованиям применения. После подключения включите устройство и выполните проверку работы без нагрузки. Перед обслуживанием или заменой обязательно отключите питание и убедитесь в отсутствии напряжения.

Рекомендации по эксплуатации

Рекомендуется применять данный автомат на 16 A с характеристикой D для цепей с двигателями, компрессорами и оборудованием с высоким пусковым током, чтобы снизить число ложных срабатываний при сохранении эффективной защиты от коротких замыканий. Обеспечьте координацию с другими защитными устройствами и соблюдайте применимые стандарты и правила монтажа.
