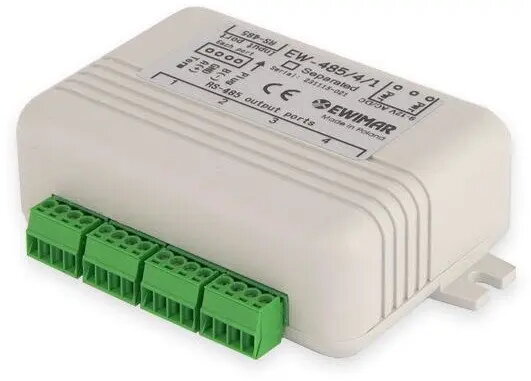

Распределитель шины RS-485 EWIMAR EW-485/4/1/SO с оптической развязкой

EWIMAR EW-485/4/1/SO — распределитель шин RS-485, предназначенный для разветвления и маршрутизации цифровых RS-485 соединений в промышленных и зданийных автоматизированных системах. Устройство оснащено оптической развязкой для разделения сигнальных заземлений и защиты от помех и токов петли заземления. Применяется для организации многоточечной связи и сохранения целостности сигнала на больших расстояниях и в системах с разными потенциалами земли.

Преимущества

Оптическая развязка обеспечивает гальваническое разделение входа и выходов, снижая риск повреждения и нарушения связи из‑за разницы потенциалов между сегментами. Наличие одного входа и нескольких выходов упрощает распределение линии RS-485 по нескольким ответвлениям, сохраняя дифференциальную передачу сигнала. Компактный корпус и монтаж на DIN-рейку подходят для установки в щитах управления и плотных кабельных панелях.

Подходит для

• Разветвления одной линии RS-485 на несколько устройств в промышленной автоматике
• Защиты сегментов связи от токов петли заземления и электромагнитных помех
• Протяжки сети RS-485 через продолжительные кабельные линии и системы с разными заземлениями
• Интеграции в системы управления зданием и шкафы автоматики

Ключевые характеристики

• Интерфейс: дифференциальная пара RS-485 на входе и нескольких выходах
• Развязка: оптическая развязка между входной и выходными частями для разделения сигнальных заземлений
• Каналы: один вход с несколькими выходными каналами для распределения
• Крепление: корпус, совместимый с DIN-рейкой для установки в шкаф
• Конструкция: компактный промышленный корпус, предназначенный для монтажных панелей
• Сохранение сигнала: поддержка многоточечной связи и передачи на большие расстояния

Как использовать

Установите распределитель на DIN-рейку внутри шкафа управления или в подходящем корпусе. Подключите мастер-устройство или входящий сегмент RS-485 к входным клеммам, а каждое ответвление — к соответствующим выходным клеммам, соблюдая правильную дифференциальную пару (A/B) и при необходимости устанавливая терминаторы. Соблюдайте принятые на объекте правила питания и заземления, при этом оптическая развязка снизит прямое соединение заземлений между сегментами. После монтажа выполните проверку связи с помощью диагностических инструментов.

Рекомендации по эксплуатации

Используйте экранированную витую пару для линий RS-485 и размещайте терминаторы на концах сегментов там, где это требуется. Размещайте силовые и высоковольтные кабели отдельно от коммуникационных линий, чтобы минимизировать помехи. При монтаже в шумной электрической среде проверьте параметры изоляции и уровни сигнала на этапе пуска для обеспечения стабильной работы.
