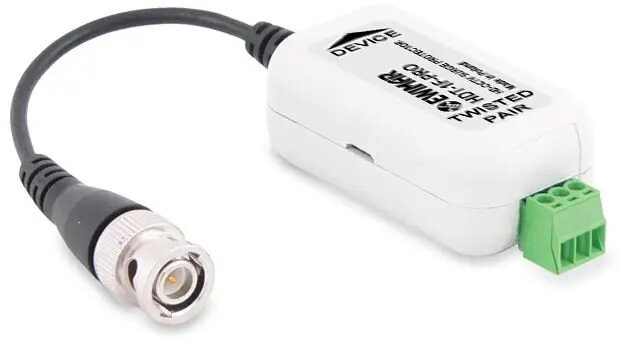

Грозозащита EWIMAR HDT-1F-PRO для систем AHD / HD-CVI / HD-TVI

Пассивный грозозащитный разрядник EWIMAR HDT-1F-PRO предназначен для видеосигналов AHD, HD-CVI и HD-TVI. Устанавливается на коаксиальные или видео кабели систем видеонаблюдения для подавления перенапряжений и кратковременных выбросов напряжения, снижая риск повреждения камер и оборудования и минимизируя простой системы. Устройство подключается последовательно в линию видеосигнала и не требует внешнего питания.

Преимущества

Устройство совместимо с распространёнными аналоговыми HD-стандартами видеонаблюдения и работает пассивно, что исключает необходимость питания. Компактный корпус позволяет размещать защиту рядом с камерой или распределительными точками, а конструкция сохраняет качество видеосигнала при подавлении импульсных перенапряжений. Это помогает защитить камеры и регистраторы от повреждений, вызванных ударами молнии и коммутационными всплесками на коаксиальных линиях.

Подходит для

• Защиты камер AHD, HD-CVI и HD-TVI на коаксиальных линиях
• Установки inline в местах подключения камер и ответвлений
• Защиты регистраторов и распределительного оборудования от импульсных перенапряжений
• Использования в бытовых и коммерческих системах видеонаблюдения с уличными камерами

Ключевые характеристики

• Совместимость сигналов: AHD, HD-CVI, HD-TVI (аналоговое HD-видео)
• Тип подключения: последовательный кабельный/видео коннектор (1 канал)
• Режим работы: пассивное подавление импульсных перенапряжений на видеолинии
• Место установки: на коаксиальном кабеле близко к камере, ответвлениям или входам в помещение
• Влияние на сигнал: не преобразует формат видео; рассчитано на сохранение целостности сигнала

Как использовать

Установите защитное устройство последовательно в коаксиальную линию между камерой и регистратором или распределительным узлом. Обеспечьте надежное механическое соединение и при необходимости сохранение экранирования кабеля. Поскольку устройство пассивное, питание не требуется — оно автоматически ограничивает импульсные перенапряжения на сигнальном проводе. Размещайте защиту так, чтобы она перехватывала перенапряжения до того, как те достигнут чувствительного оборудования, например при вводе кабеля в здание или в наружных точках соединения.

Рекомендации по использованию

Для повышения надежности рекомендуется устанавливать по одному защитному элементу на каждый видеоканал и сочетать их с правильным заземлением и объединением потенциалов системы. Периодически осматривайте разъёмы и экран кабеля на предмет коррозии или повреждений и заменяйте устройство после сильных импульсных событий или при признаках деградации.
