Плата-конвертер Exsys EX-13102 USB в 1S Serial RS-485 с чипсетом FTDI

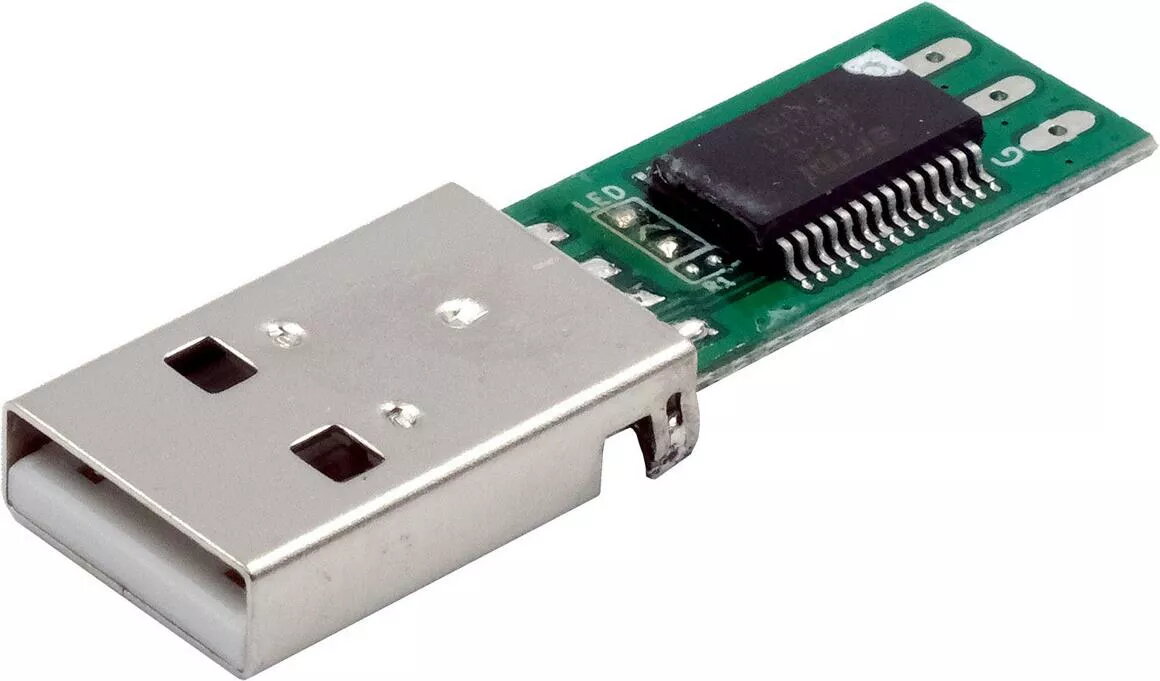

Exsys EX-13102 — компактная плата‑конвертер USB → 1S Serial RS-485 на основе чипсета FTDI. Плата предоставляет USB‑интерфейс для подключения одной дифференциальной линии RS‑485 к компьютеру или встраиваемому контроллеру. Конструкция рассчитана на встроение в опытные образцы, управляющую аппаратуру и средства диагностики, где требуется единичное RS‑485 соединение и стабильная USB‑последовательная связь.

Преимущества

Использование FTDI‑чипсета обеспечивает широкую совместимость драйверов и стабильную передачу данных. Компактный формат платы упрощает интеграцию в корпуса и монтаже испытательных стендов. Один канал RS‑485 уменьшает сложность при организации точка‑точка или простых мультидроп‑систем. Питание и обмен данными выполняются через один USB‑кабель, что снижает количество проводов.

Подходит для

• Подключения датчиков и исполнительных устройств RS‑485 к ПК для настройки и мониторинга
• Программирования и обновления прошивки устройств с интерфейсом RS‑485
• Проведения диагностических тестов и сбора данных в лаборатории или мастерской
• Интеграции в прототипы, шкафы управления или оборудование с одной линией RS‑485

Ключевые характеристики

• Интерфейсы: USB (хост) — 1 канал RS‑485 дифференциальный
• Чипсет: FTDI‑совместимый USB‑последовательный контроллер
• Форм‑фактор: компактная плата, пригодная для встраивания
• Питание: питание от USB (отдельный источник питания для платы не требуется)
• Уровни сигналов: стандартный RS‑485 дифференциальный сигнал
• Поддержка ОС: драйверы для распространённых настольных операционных систем

Как использовать

Подключите плату к компьютеру при помощи стандартного USB‑кабеля; хост определит USB‑последовательное устройство FTDI и установит соответствующий драйвер. Подключите к плате дифференциальную пару RS‑485 (A и B) к целевому устройству или шине, соблюдая полярность и правила согласования терминаторов для линий RS‑485. В случае нескольких устройств на шине обеспечьте уникальную адресацию и корректную топологию. Откройте виртуальный COM‑порт в терминальном ПО или в вашем приложении и настройте скорость передачи, биты остановки и управление чётностью в соответствии с параметрами удалённого устройства.

Рекомендации по эксплуатации

Для надёжной работы используйте витую пару для линий RS‑485, устанавливайте оконечные резисторы на концах шины при необходимости и соблюдайте допустимую длину кабеля и топологию. При интеграции в корпус обеспечьте крепление и защиту USB‑ и RS‑485 разъёмов, а также вентиляцию для эксплуатации в замкнутом пространстве. Перед вводом в автоматизированную систему убедитесь в корректной установке драйверов на хосте.
