Интерфейсная карта EXSYS EX-48023

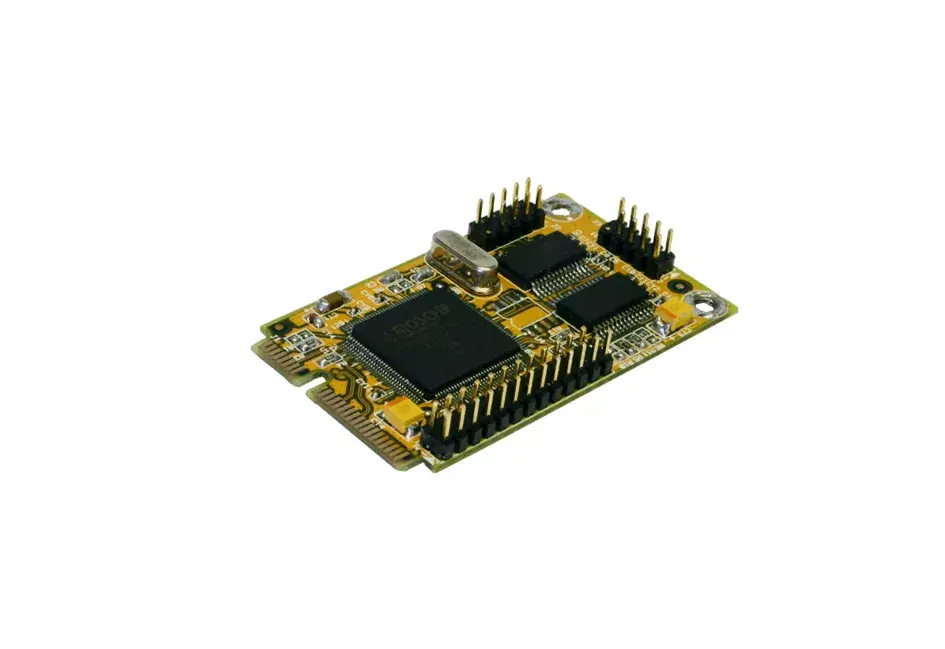

Интерфейсная плата EXSYS EX-48023 представляет собой надежное внутреннее решение для расширения возможностей подключения уставшего оборудования к современным компьютерным системам. Используя слот Mini PCI Express, эта плата обеспечивает поддержку параллельных и последовательных интерфейсов, включая порт RS-232, что делает ее отличным выбором для интеграции периферийных устройств и промышленного оборудования. Благодаря чипсету MosChip MCS9901CV устройство гарантирует стабильную передачу данных и надежную работу. Компактные размеры платы составляют 51 мм в ширину и 30 мм в глубину при весе всего 100 г, что позволяет легко устанавливать ее в условиях ограниченного пространства.

Преимущества

Данная интерфейсная плата предлагает исключительную универсальность, объединяя последовательный порт RS-232 и параллельный выход на одной компактной плате. Наличие буфера FIFO 16C550 объемом 16 байт обеспечивает плавный поток данных без задержек при выполнении задач связи. Интеграция с системным BIOS позволяет гибко настраивать адреса ввода-вывода и прерывания с поддержкой совместного использования IRQ. Сертификация Windows WHQL гарантирует высокую совместимость и стабильную работу драйверов, а соответствие стандартам CE и FCC подтверждает безопасность и надежность устройства.

Подходит для

• Подключения устаревших последовательных устройств, таких как сканеры штрих-кодов и чековые принтеры
• Интеграции параллельного оборудования в современные компьютерные системы
• Встраиваемых систем и промышленных ПК с ограниченным пространством и слотом Mini PCI Express
• Профессиональных сред, требующих стабильной связи по стандартам RS-232 V.24 и EPP/ECP

Когда устройство может не подойти

Эта интерфейсная плата не совместима с материнскими компьютерами, у которых отсутствует свободный слот Mini PCI Express. Она также не подойдет пользователям, которым требуются современные высокоскоростные интерфейсы подключения, такие как USB или HDMI, поскольку ее функционал строго ограничен последовательными и параллельными портами.

Основные характеристики

• Подключение через интерфейс Mini PCI Express
• Последовательные выходы RS-232 V.24 и параллельные EPP/ECP
• Чипсет MosChip MCS9901CV
• Буфер FIFO 16C550 емкостью 16 байт
• Настройка адресов ввода-вывода и прерываний через BIOS с поддержкой IRQ Sharing
• Биты данных: 5, 6, 7, 8
• Стоп-биты: 1, 1.5, 2
• Контроль четности: нет, чет, нечет, маркер, пробел
• Поддерживаемые сигналы: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• Размеры: ширина 51 мм, глубина 30 мм
• Вес: 100 г
• Диапазон рабочих температур: от 0 до 55 °C
• Сертификаты: CE, FCC, Windows WHQL

Как использовать

Перед установкой убедитесь, что компьютер выключен и отключен от сети питания. Откройте корпус устройства и найдите свободный слот Mini PCI Express. Аккуратно установите плату в слот и закрепите ее в соответствии с конструкцией вашего системного блока. Закройте корпус, включите компьютер и при необходимости установите драйверы для вашей операционной системы. При необходимости настройте адреса ввода-вывода и прерывания через системный BIOS.

Что следует учесть перед покупкой

• Убедитесь, что ваша материнская плата оснащена свободным слотом Mini PCI Express
• Проверьте наличие достаточного внутреннего пространства для установки платы размером 51 на 30 мм
• Убедитесь в совместимости вашей операционной системы с требованиями к драйверам устройства
• Проверьте соответствие ваших периферийных устройств типам портов RS-232 или EPP/ECP

Рекомендации по использованию

Для обеспечения оптимальной производительности и долговечности оборудования эксплуатируйте плату при температуре окружающей среды от 0 до 55 °C и используйте только экранированные кабели для подключения периферии.
