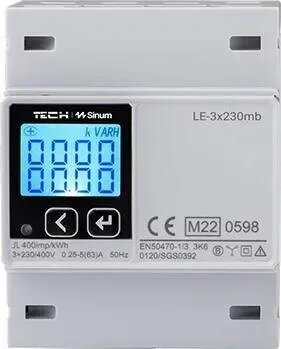

Трехфазный двухнаправленный счетчик энергии FF LE-3x230mb — модель 55108, для сетей 3×230В

Счетчик электроэнергии трехфазный двухнаправленный FF LE-3x230mb (модель 55108) предназначен для измерения активной энергии в сетях 3×230 В с регистрацией прямого (потребление) и обратного (генерация/выдача в сеть) потоков. Устройство аккумулирует суммарные показания по экспорту и импорту энергии, что позволяет контролировать работу солнечных электростанций, инверторов батарей и коммерческих или промышленных систем, работающих в схеме три однофазных линии с номинальным напряжением 230 В.

Преимущества

Счетчик обеспечивает раздельный учет прямой и обратной активной энергии, что упрощает определение объема возвращаемой в сеть энергии. Корпус для установки на DIN-рейку и типовые электрические выводы ускоряют монтаж в распределительных щитах. Прибор стабилен в работе на конфигурации 3×230 В и пригоден для установки за инверторами или на точках учёта. Надежные измерения подходят для учета энергопотребления, мониторинга выдачи в сеть и подтверждения эффективности генерирующих установок.

Подходит для

• Контроля потребления и генерации в домашних и коммерческих солнечных установках
• Учет вырабатываемой энергии от батарей и инверторов
• Энергоменеджмента и учета в малых промышленных и коммерческих распределительных щитах
• Мониторинга подачи в сеть на точке подключения при системах Net Metering

Ключевые характеристики

• Конфигурация сети: три однофазные линии с фазным напряжением 230 В (3×230 В)
• Тип измерения: активная энергия, двухнаправленный учет (прямой и обратный)
• Крепление: корпус для установки на DIN-рейку
• Подключение: винтовые клеммы для фаз, нейтрали и сигнальных цепей, соответствующие трехфазной проводке
• Индикация: локальные цифровые счетчики для показаний прямой и обратной энергии
• Эксплуатация: для установки внутри распределительных щитов в помещениях

Как использовать

Установите счетчик на стандартную DIN-рейку внутри распределительного щита и подключите три фазных провода и нейтраль в соответствии с электрической схемой производителя. Перед подключением обесточьте участок и обеспечьте наличие защитных устройств в соответствии с местными требованиями. После подачи напряжения проверьте наличие фаз на дисплее и корректность начала регистрации активной энергии в обоих направлениях. Используйте раздельные суммарные показания для анализа потребления и генерации, а также для интеграции данных в системы управления энергопотреблением.

Рекомендации по эксплуатации

Размещайте прибор в доступном месте внутри запираемого распределительного шкафа, избегайте воздействия влаги и высоких температур на место установки, обеспечьте соответствие электрических соединений характеристикам инверторов и оборудования для снятия показаний. Для соответствия нормам и безопасности поручите монтаж и пусконаладку квалифицированному электрику.
