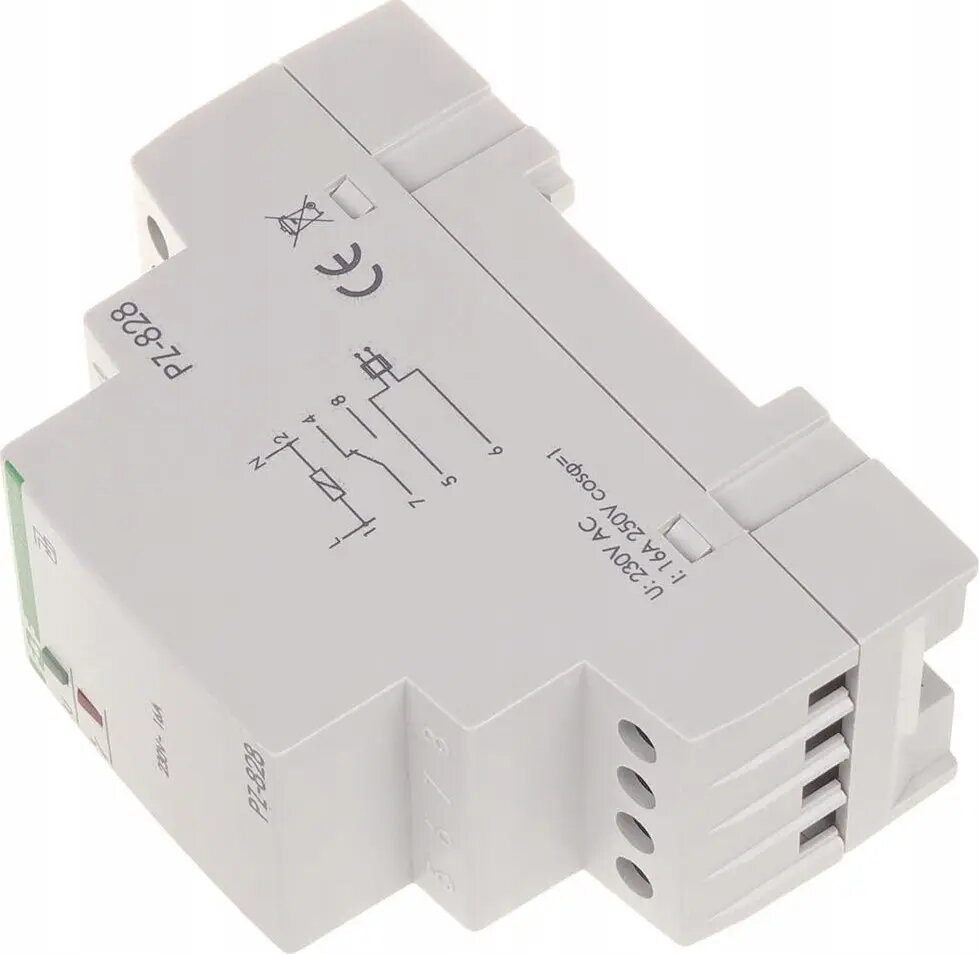

Реле контроля уровня жидкости FF PZ-828B 16 A, 1–100 кОм, 230 В AC

FF PZ-828B — реле контроля уровня жидкости, предназначенное для наблюдения и управления уровнем жидкости в баках и резервуарах. Устройство рассчитано на питание 230 В переменного тока и обеспечивает коммутацию для управления насосами и сигнализацией. Приемный диапазон сопротивления зондов составляет от 1 до 100 кОм, что обеспечивает совместимость с типовыми кондуктивными зондами, используемыми в промышленности и бытовых системах.

Преимущества

Реле обладает номинальной коммутационной способностью 16 A, что позволяет напрямую управлять большинством стандартных насосов и исполнительных устройств малой мощности. Широкий диапазон сопротивлений зондов (1–100 кОм) даёт гибкость при выборе датчиков и позволяет адаптироваться к разной степени электропроводности жидкости. Компактная конструкция упрощает монтаж в щите или рядом с контролируемым резервуаром и обеспечивает понятное электрическое подключение для систем управления уровнем и аварийных сигналов.

Подходит для

• Управление запуском/остановкой насосов в системах подачи и отвода
• Цепи сигнализации о высоком и низком уровне
• Автоматические системы наполнения и опорожнения
• Небольшие промышленные емкости и бытовые водяные баки

Ключевые характеристики

• Рабочее напряжение: 230 В переменного тока
• Коммутационная способность: 16 A
• Диапазон сопротивления зондов: 1–100 кОм
• Функция управления: мониторинг уровня жидкости и коммутация реле
• Тип установки: монтаж в щите или рядом с резервуаром

Как использовать

Произведите установку в соответствии с местными правилами электробезопасности и указаниями по монтажу, подключив питание 230 В AC. Подключите кондуктивные зонды к соответствующим клеммам ввода, соблюдая требования к прокладке кабелей и размещению зондов в зависимости от типа жидкости и конструкции бака. Подключите выходы реле к насосу, клапану или цепи сигнализации, учитывая предел коммутации 16 A; при необходимости используйте промежуточный контактор для управления более мощными нагрузками. Проверьте работу устройства, имитируя состояния высокого и низкого уровней, и при необходимости скорректируйте положение зондов для требуемых порогов срабатывания.

Рекомендации по использованию

Используйте зонды и кабели, соответствующие характеристикам жидкости и условиям среды (коррозия, проводимость, температура). Для нагрузок, превышающих 16 A, или для индуктивных двигателей применяйте дополнительный контактор. Регулярно проверяйте соединения зондов и клеммы реле на предмет коррозии и ослабления контактов для обеспечения стабильной работы.
