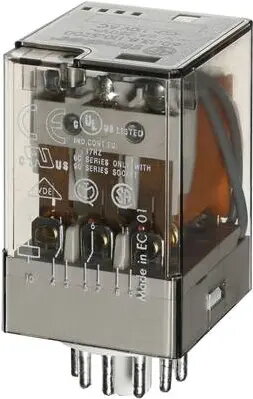

Реле Finder 60.13.8.230.0054 — 230 В AC, 10 A, 3 переключающих контакта

Реле Finder 60.13.8.230.0054 — электромеханическое реле с катушкой на 230 В переменного тока и тремя переключающимися контактами (SPDT), рассчитанными на ток коммутации 10 А. Предназначено для задач управления и автоматизации в жилых и легких коммерческих установках, обеспечивает надёжное включение и отключение цепей, разделение нагрузок и удобную установку в щитах управления или на DIN-рейку. Компактные размеры и стандартная разводка клемм упрощают монтаж и интеграцию в существующие системы.

Преимущества

Три отдельные переключающиеся контакта позволяют управлять несколькими цепями одновременно с одного сигнала катушки. Номинальный ток коммутации 10 А для каждого контакта покрывает большинство задач по управлению освещением и небольшими нагрузками. Электромеханическая конструкция обеспечивает физическую развязку между катушкой и контактами, а совместимость с DIN-рейкой обеспечивает упорядоченную установку и удобство обслуживания.

Подходит для

• Управление освещением в жилых и коммерческих помещениях
• Переключение небольших двигателей, насосов или вентиляторов в пределах номинала
• Интеграция в панели управления и автоматизированные системы с несколькими SPDT-выходами
• Функции развязки и переключения нагрузок в системах ОВК

Ключевые характеристики

• Напряжение катушки: 230 В переменного тока
• Конфигурация контактов: 3 переключающихся контакта (SPDT)
• Номинальный ток коммутации: 10 А на контакт
• Тип: электромеханическое реле
• Монтаж: корпус, совместимый с DIN-рейкой / монтаж в щите

Как использовать

Установите реле в подходящем корпусе или на DIN-рейку в соответствии с местными правилами электромонтажа. Подключите питание катушки 230 В AC к соответствующим клеммам, а цепи нагрузки — к общим и нормально разомкнутым/замкнутым контактам в соответствии с требуемой логикой управления. Перед подключением отключите питание. После монтажа проверьте работу: подайте питание на катушку и убедитесь, что каждый переключающийся контакт срабатывает сначала без нагрузки, затем под рабочей нагрузкой.

Рекомендации по использованию

Эксплуатируйте реле в пределах номинальных напряжения и тока, используйте защиту в виде предохранителей или автоматов для коммутируемых цепей. При коммутировании индуктивных нагрузок рекомендуется применять схемы подавления перенапряжений (RC-сетку или варистор) для продления ресурса контактов. Периодически проверяйте затяжку клемм и отсутствие перегрева при плановом обслуживании.
