Анкерный втулочный крепеж FISCHER 503787 — 4 шт., втулка H 12 x 85 для инъекционных анкеров

Анкерная втулка FISCHER 503787 — набор из четырёх металлических инжекционных втулок FIS H 12 x 85, предназначенных для установки резьбовых шпилек или внутренних резьбовых анкеров в пустотелый кирпич с использованием инъекционных растворов. Втулка совместима с рекомендованными инжекционными смесями FIS и обладает оптимизированной решётчатой структурой, уменьшающей расход раствора и обеспечивающей механическую зацепку с кладкой. Продукт рассчитан на предварительную позиционированную установку и может использоваться для пересечения ненесущих слоёв при соблюдении требований к раствору.

Преимущества

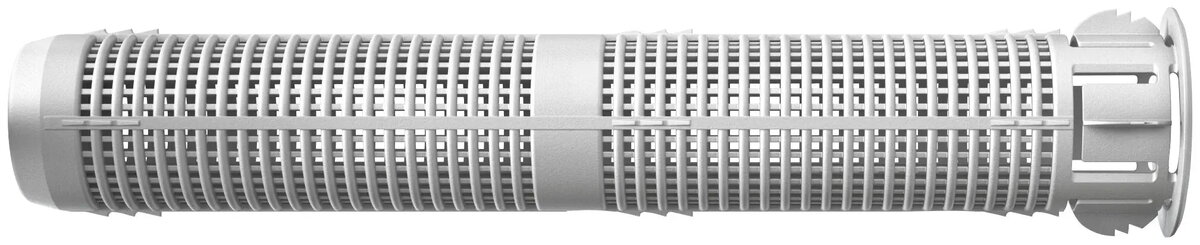

Решётчатая конструкция втулки снижает расход инъекционного раствора и улучшает передачу нагрузки в пустотелый кирпич. Центрующие пластины фиксируют шпильки разных диаметров, что упрощает систему и хранение. Зубчатый крюк предотвращает выпадение при монтаже над головой. Втулка имеет разрешения для использования с соответствующими инжекционными растворами FIS.

Подходит для

• Крепления резьбовых шпилек или внутренних резьбовых анкеров в пустотелом кирпиче
• Химического анкера с использованием совместимых инъекционных смесей FIS
• Предварительно позиционированной установки, когда втулка устанавливается до инъекции раствора

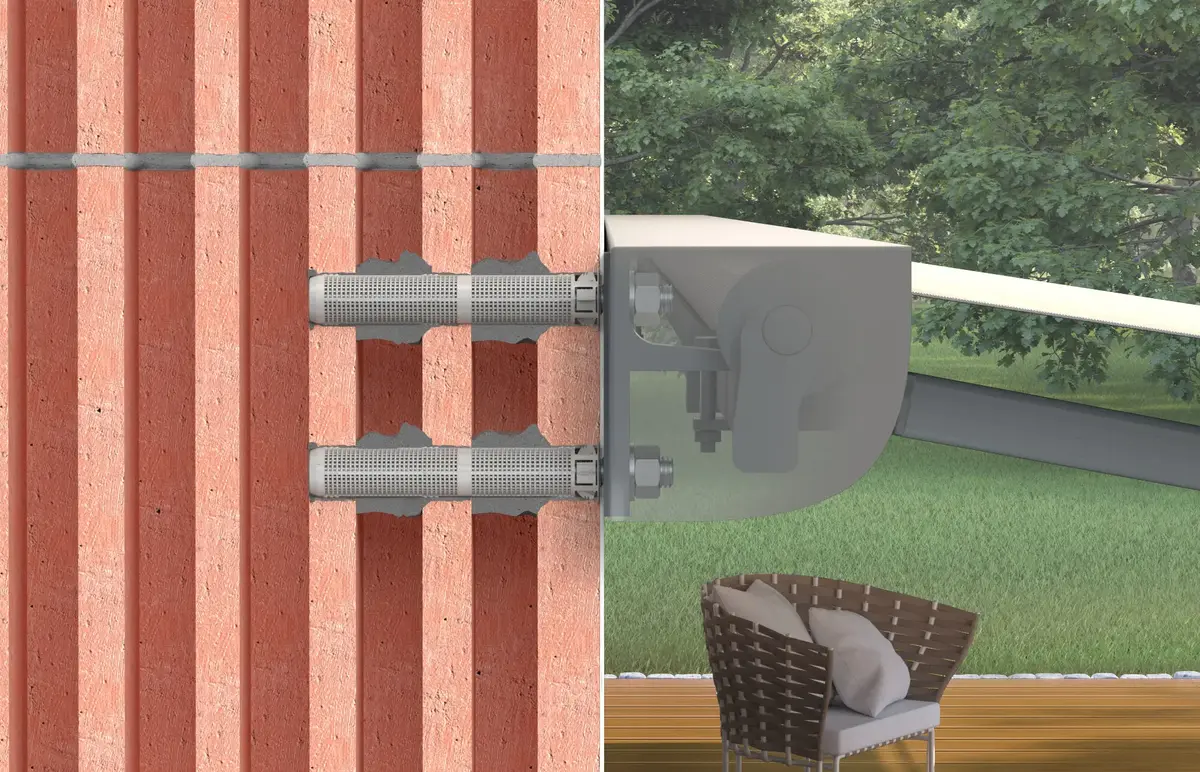

• Преодоления ненесущих слоёв кладки

Когда может не подойти

Эта втулка предназначена в первую очередь для пустотелого кирпича и использования с совместимыми инъекционными смесями; для плотных или других типов кладки её применение нецелесообразно без подтверждённых допусков. Для ответственных конструкций необходимо проверить допуски раствора, расчётные значения несущей способности и соответствие ETA или местным нормативам перед применением.

Ключевые характеристики

• Тип: металлическая инжекционная анкерная втулка с решётчатой структурой
• Размер: диаметр 12 мм × длина 85 мм
• Количество в упаковке: 4 втулки
• Материал: металлическая втулка (для использования с химическими инъекционными смесями)
• Подходящие смеси: FIS V, FIS VW HIGH SPEED, FIS VS LOW SPEED, FIS VL, FIS Green, FIS P Plus, FIS P

Как использовать

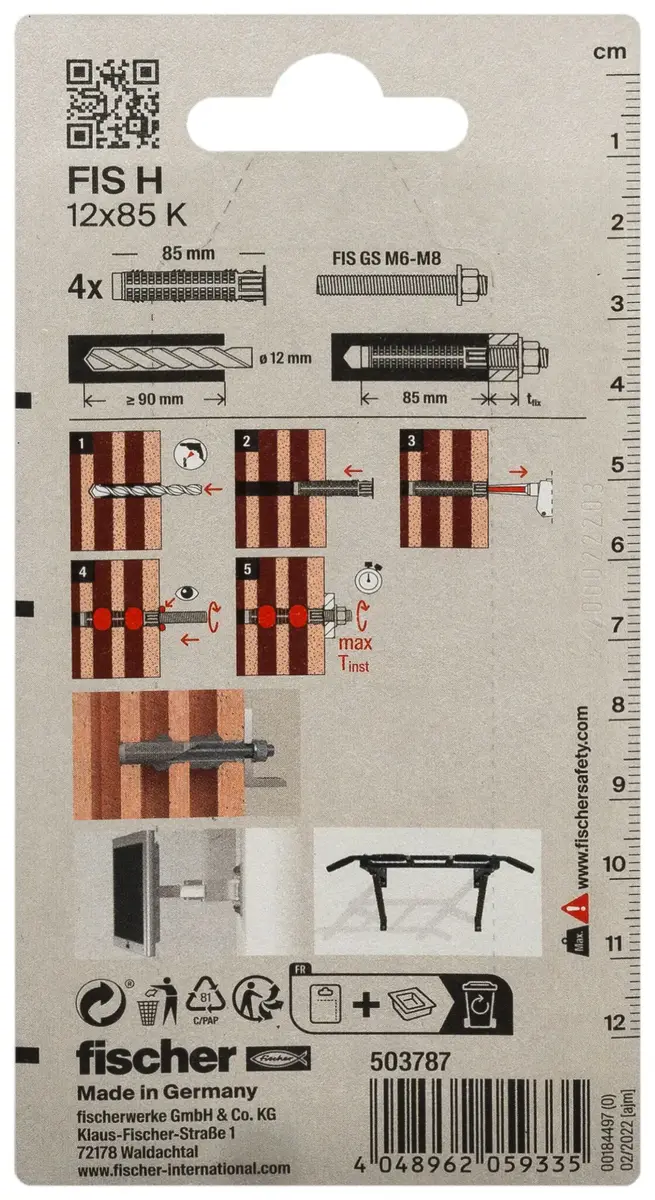

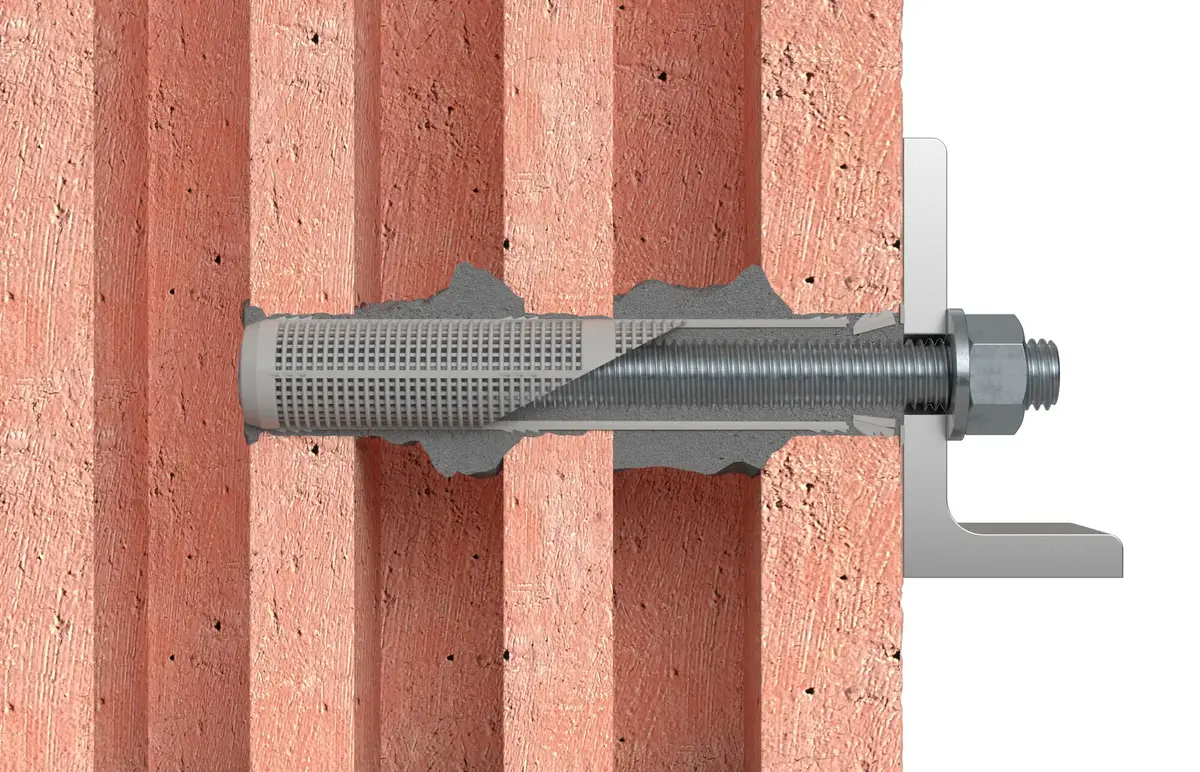

Просверлите отверстие требуемого диаметра и глубины, очистите его в соответствии с инструкциями производителя инъекционного раствора, установите втулку в предварительно позиционированное положение, введите одобренный раствор FIS в втулку и полости, затем вверните резьбовой стержень или внутренний анкер так, чтобы раствор продавился через решётчатую структуру и создал механическую зацепку с кирпичом. Соблюдайте время затвердевания и допустимые нагрузки, указанные для выбранного раствора и в технической документации.

На что обратить внимание перед покупкой

• Подтвердите совместимость выбранного инъекционного раствора FIS с пустотелым кирпичом и данной втулкой
• Убедитесь, что размеры 12 x 85 мм соответствуют используемому резьбовому стержню или анкеру
• Проверьте, что допуски втулки и раствора соответствуют местным нормам и требованиям по нагрузкам

Рекомендации по использованию

Применяйте втулку FIS H 12 x 85 с рекомендованными инъекционными смесями FIS, тщательно очищайте отверстия и соблюдайте время набора прочности и условия одобрений ETA для достижения проектной несущей способности в пустотелой кирпичной кладке.
