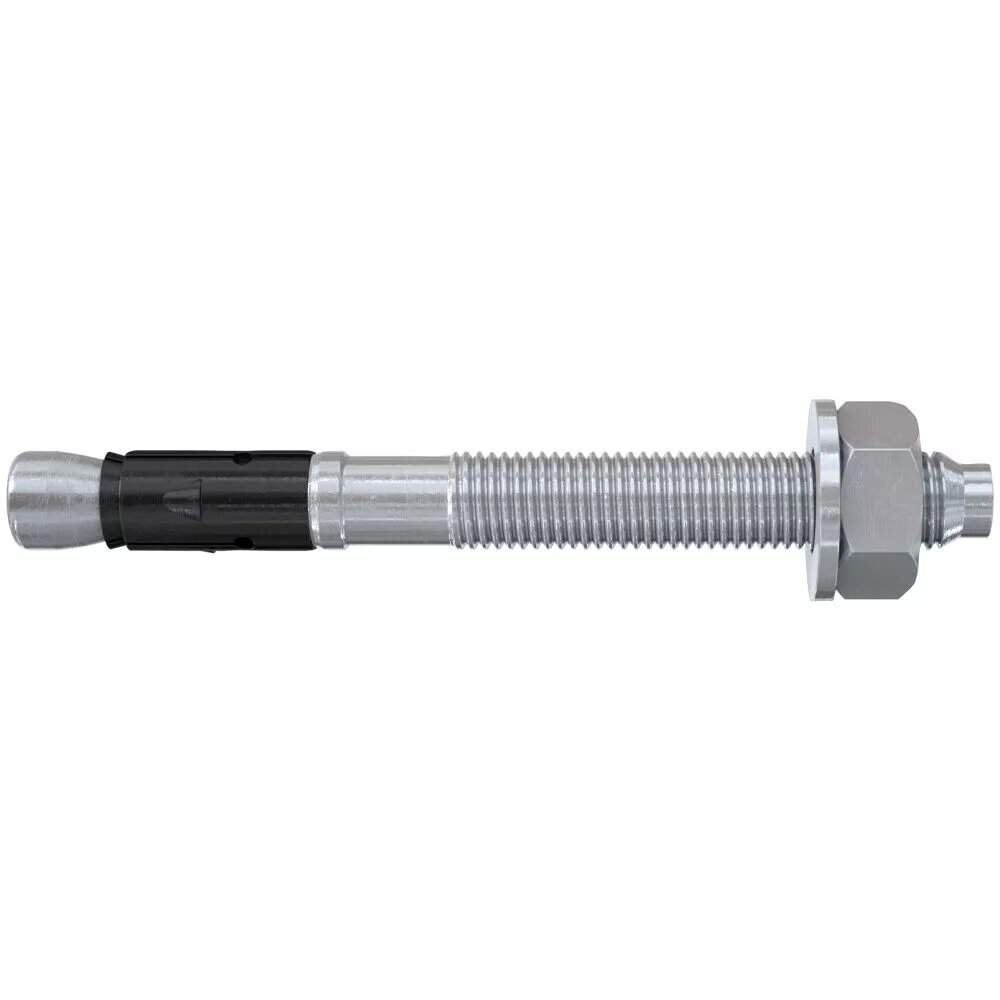

Анкерный винт Fischer 564588 20 шт 130 мм оцинкованная сталь

Стальной анкер-винт Fischer FAZ II Plus предназначен для высоконагруженных креплений в трещиноватом и нетрещиноватом бетоне, а также в других утверждённых основах. Анкер с цинковым покрытием доступен в диапазоне диаметров M8–M24 и с переменной глубиной заделки; он передаёт большие расчётные растягивающие и срезающие нагрузки и подходит для монтажа перил, лотков для кабелей, консолей и других тяжёлых креплений. В описанном наборе (арт. 564588) — цинкованный стальной анкер-винт длиной 130 мм, 20 штук в упаковке, предназначенный для механического крепления в бетоне и кладке при соблюдении условий одобрений.

Преимущества

FAZ II Plus упрощает и ускоряет монтаж за счёт отсутствия необходимости очистки отверстия при размерах M8–M24. Наличие множества одобрений для разных оснований (бетон C12/15–C80/90, стяжёный стальной фибробетон, полнотелый известняковый кирпич) расширяет области применения. Новая оценка ETA повышает расчётные прочности на вырыв, что позволяет уменьшить число крепёжных точек. Результаты испытаний и ETA подтверждают работу анкеров при воздействии огня, а независимая оценка указывает срок службы до 120 лет для диаметров M10–M16. Для диаметров M10–M24 анкер способен воспринимать высокие сейсмические нагрузки категорий C1 и C2 с применением или без использования заполняющей шайбы FFD. Переменные глубины анкеровки обеспечивают миллиметровую регулировку в зависимости от нагрузок.

Подходит для

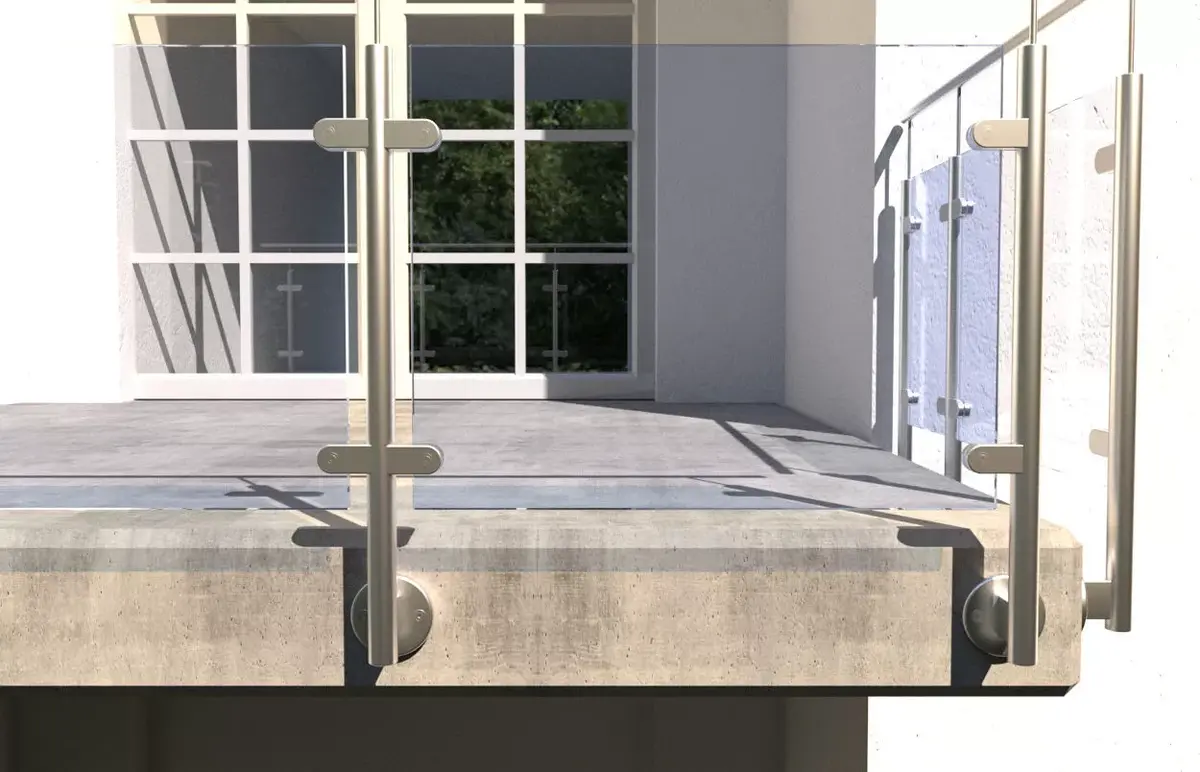

• Крепления перил и ограждений
• Монтажа лотков и кабельных трасс
• Установки консолей, кронштейнов и тяжёлого оборудования
• Структурных соединений в трещиноватом и нетрещиноватом бетоне
• Проектов с требованием длительного срока службы и огнестойкости

Ключевые характеристики

• Бренд: FISCHER
• Модель / MPN: 564588
• EAN: 4048962462135
• Количество в упаковке: 20 шт.
• Материал / покрытие: сталь, цинковое покрытие
• Длина: 130 мм
• Диапазон диаметров: M8–M24 (семейство продукта); уточняйте конкретный размер для комплекта
• Одобрения: ETA для различных классов бетона и дополнительные отчёты испытаний (RWS, ZTV, ETK) при необходимости
• Подходящие основания: трещиноватый и нетрещиноватый бетон, фибробетон, полнотелый известняковый кирпич
• Сейсмическая устойчивость: категории C1 и C2 для M10–M24 (с/без FFD)

Как использовать

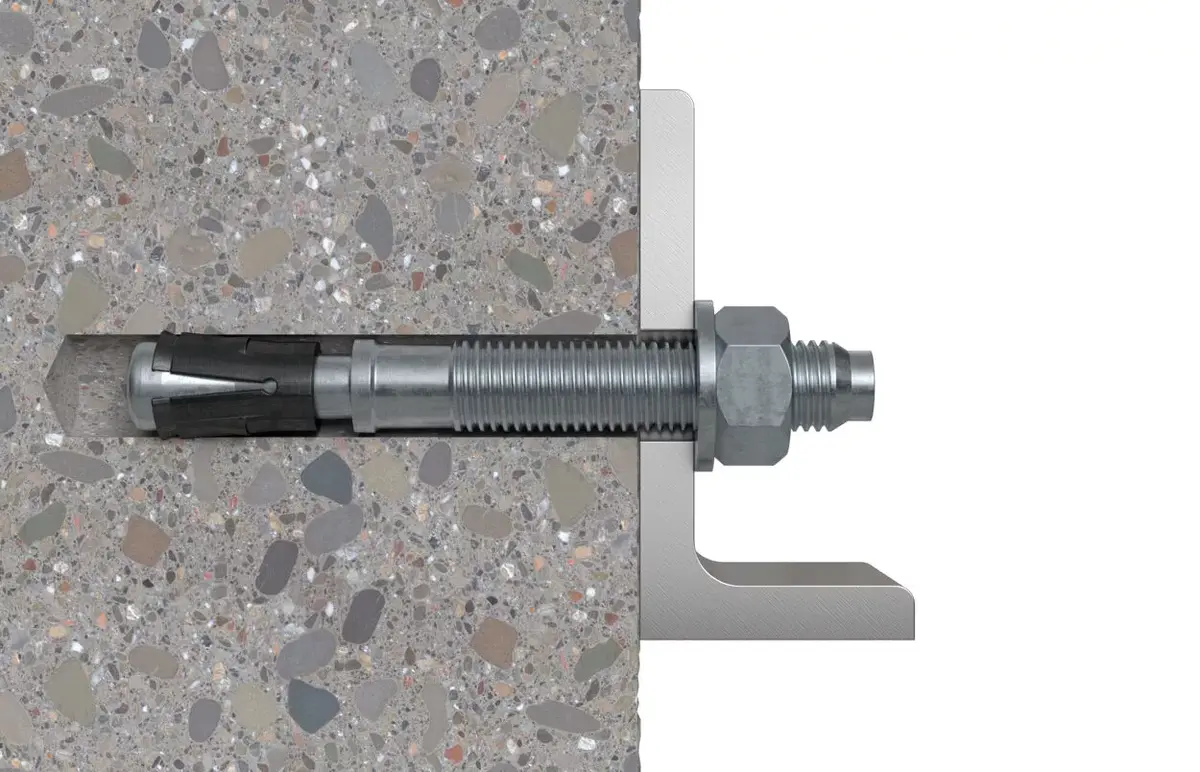

Просверлите отверстие требуемого диаметра и глубины для выбранного размера анкера, вставьте FAZ II Plus (возможна установка заблаговременно или методом протяжки) и закрутите болт до установленного момента затяжки. В процессе затяжки конус втягивается в расширительную втулку, расходящуюся по стенкам отверстия; анкер становится нагружабельным при достижении заданного момента. Для серийного монтажа применяйте рекомендованные инструменты установки (FABS или FA-ST II). При сейсмических требованиях используйте заполняющую шайбу FFD, если это предписано.

Рекомендации по использованию

Используйте анкер только в основаниях и при условиях установки, охваченных соответствующими одобрениями ETA и отчётами испытаний. Подбирайте диаметр и глубину заделки в соответствии с требуемыми нагрузками и соблюдайте рекомендованный момент затяжки. Для ответственных и конструктивных креплений выполняйте расчёт и монтаж в соответствии с проектной документацией и инструкциями производителя.
