Портативный осциллограф Fnirsi 1013D 7" 100 МГц полоса 1 ГВыборка/с

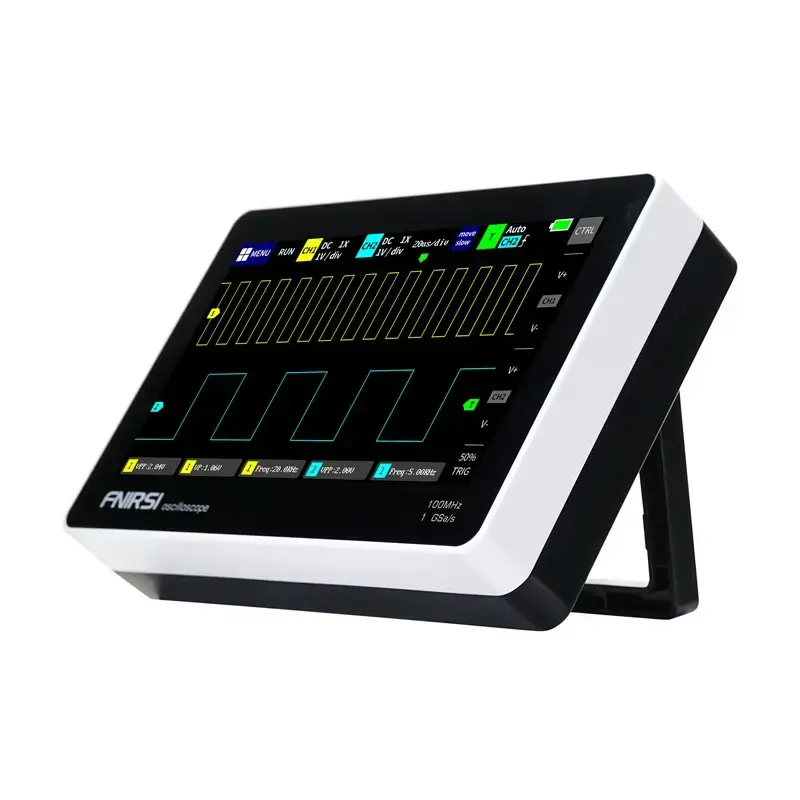

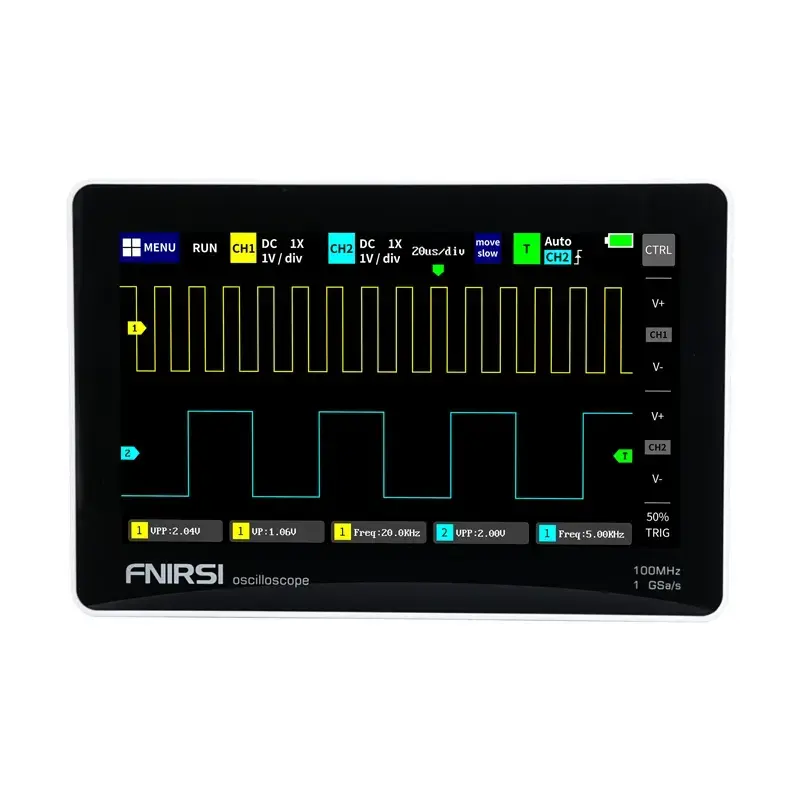

Портативный осциллограф FNIRSI 1013D — это автономный ручной прибор с 7" ёмкостным сенсорным TFT-дисплеем (800 x 480), двумя входными каналами, аналоговой полосой пропускания 100 МГц и максимальной частотой дискретизации 1 GSa/s. Предназначен для анализа сигналов, поиска неисправностей и проектных работ в мастерских, полевых условиях и при разработке электроники. Устройство оснащено функцией автоматической однокнопочной настройки, записью форм сигнала и внутренней памятью для быстрого сохранения и экспорта данных по USB.

Преимущества

FNIRSI 1013D сочетает в себе крупный 7" сенсорный экран и двухканальные измерения, что позволяет одновременно сравнивать два сигнала. Автонастройка одной кнопкой и встроенный менеджер форм сигнала упрощают рутинные измерения и работу с данными. Встроенная защита от перенапряжений до 400 В (в режиме 10X) и аккумулятор ёмкостью 6000 мА·ч (примерно 4 часа работы) обеспечивают безопасную и мобильную эксплуатацию. Прибор также предоставляет полный набор режимов синхронизации и функции курсора для точного анализа формы сигнала.

Подходит для

• Ремонта и обслуживания электронной техники
• Работы на лабораторном столе и в мастерской
• Полевой диагностики и выездных работ
• Учебных лабораторий и самодельных электронных проектов

Ключевые характеристики

• Производитель: FNIRSI
• Модель: 1013D
• Каналы: 2
• Дисплей: 7" TFT ёмкостный, 800 x 480
• Полоса пропускания: 100 МГц
• Макс. частота дискретизации: 1 GSa/s
• Глубина памяти: 240 Kbit
• Хранение форм: 1000 изображений + 1000 форм
• Входное сопротивление: 1 MΩ
• Чувствительность по напряжению: 50 mV ~ 500 V
• Макс. измеряемое напряжение: 1X: 40 В; 10X: 400 В
• Время нарастания: < 3 нс
• Режимы триггера: Auto / Single / Normal; фронт: восходящий/нисходящий
• Развязка: AC / DC
• Точность по напряжению: ±2%
• Точность по частоте: ±0,01%
• Аккумулятор: 6000 мА·ч литиевый, ≈4 часа работы
• Подключение: экспорт по USB, зарядка USB-C (5V 2A/3A/4A)
• Габариты: 184 x 124 x 50 мм

Как использовать

Подключите щупы к входным каналам и выберите аттенюацию щупа (1X/10X) в соответствии с измеряемыми уровнями. Включите прибор и с помощью сенсорного управления задайте масштаб по времени и по напряжению; для быстрого выравнивания сигнала используйте автонастройку одной кнопкой. Для точных снятий параметров используйте функции курсора для измерения амплитуды, периода и частоты. Сохраняйте формы сигналов и скриншоты во внутренней памяти и при необходимости экспортируйте данные на компьютер через USB.

Рекомендации по использованию

При измерении больших напряжений переключайте щупы в режим 10X, чтобы задействовать защиту до 400 В. Держите заземляющие провода щупов максимально короткими для снижения шума и паразитных петель. Для захвата одиночных импульсов используйте режим Single; для непрерывного мониторинга — Auto. Заряжайте устройство через указанный USB-C вход и соблюдайте требования к щупам и диапазонам измерений во избежание ошибок или повреждений.
