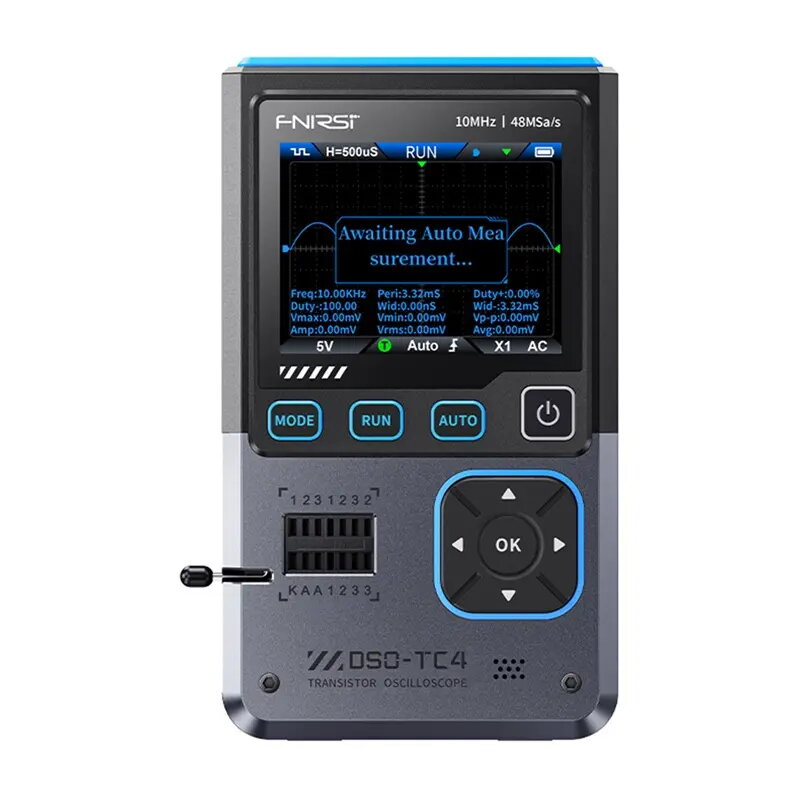

Портативный осциллограф Fnirsi DSO-TC4 3-в-1, полоса 100 МГц, ручной мультиметр и генератор сигналов

FNIRSI DSO-TC4 — портативный 3-в-1 прибор, сочетающий цифровой осциллограф, тестер электронных компонентов и генератор сигналов. Устройство предназначено для анализа форм сигналов, определения параметров компонентов и моделирования сигналов в сервисных и диагностических задачах. Интеллектуальная функция защиты Anti-Burn снижает риск повреждения входной цепи при неправильном подключении щупов, а цветной TFT-экран 2,8 дюйма отображает измерения и графики для удобного просмотра.

Преимущества

Осциллограф обеспечивает аналоговую полосу частот до 10 МГц и скорость дискретизации в реальном времени 48 MSa/s, что позволяет захватывать детализированные формы сигналов. Встроенный тестер автоматически распознаёт диоды, транзисторы (включая MOSFET), резисторы, конденсаторы и другие пассивные и активные компоненты. Генератор сигналов поддерживает 13 типов форм с частотами от 0 до 50 кГц и регулировкой амплитуды. Поддержка USB-C для зарядки и передачи данных, аккумулятор 1500 мА·ч и интерфейс на 8 языках обеспечивают удобство портативной эксплуатации.

Подходит для

• Полевая диагностика электронных схем
• Тестирование и быстрая идентификация полу-проводников и пассивных компонентов
• Генерация тестовых сигналов для проверки и отладки схем
• Образовательные занятия и базовые лабораторные измерения

Ключевые характеристики

• Дисплей: цветной TFT 2,8 дюйма с регулировкой яркости
• Аналоговая полоса: 10 МГц
• Скорость дискретизации в реальном времени: 48 MSa/s
• Входное сопротивление: 1 MΩ
• Режимы связи: AC / DC
• Чувствительность по вертикали (диапазон X1): 10 mV/div – 10 V/div
• Диапазон временной базы: 50 ns – 20 s
• Режимы триггера: Auto / Normal / Single; типы триггера: нарастающий фронт, спадающий фронт
• Автоматические измерения: Max, Min, Average, RMS, Vpp, Частота, Период, Скважность
• Генератор сигналов: 13 типов форм, частота 0–50 кГц, амплитуда 0.1–3.0 В, заполнение 0–100%
• Диапазоны тестера компонентов: сопротивления 0.01 Ω – 50 MΩ; ёмкости 25 pF – 100 mF; индуктивности 10 µH – 1000 µH; стабилитроны 0.01–32 В; падение напряжения на диоде <5 В
• Диапазон тестового напряжения: щуп X1 до 80 Vpp (±40 V); щуп X10 до 800 Vpp (±400 V)
• Аккумулятор: литий-ионный 3.7 В, 1500 mAh; питание через USB Type-C (5 В/1 А)
• Габариты: approx. 90 × 142 × 27.5 мм; масса: 186 г

Как использовать

Подключите соответствующий щуп к входу и выберите требуемый режим связи (AC или DC) и чувствительность по вертикали. Настройте временную базу и параметры триггера для стабилизации формы сигнала на экране; встроенные автоматические функции измерения предоставляют основные параметры, такие как Vpp, частота и RMS. Для проверки компонентов вставьте элемент в тестовый разъём или подключите тест-крюки и следуйте подсказкам на экране для автоматического распознавания и отображения параметров. Для генерации сигналов выберите тип формы, установите частоту, амплитуду и заполнение, затем подключите выход генератора к исследуемой цепи. Заряжайте устройство через порт USB-C; режим автоматического сна продлевает время работы между подзарядками.

Рекомендации по использованию

Перед измерениями убедитесь в правильности выбора режима щупа (X1/X10) и учитывайте пределы тестового напряжения. При проверке компонентов соблюдайте полярность для диодов и транзисторов. Используйте защиту Anti-Burn и избегайте подключения при разряженном аккумуляторе, чтобы не прерывать измерения.
