Портативный мини-осциллограф Fnirsi DSO152 — 2 канала, полоса 1 МГц, ручной

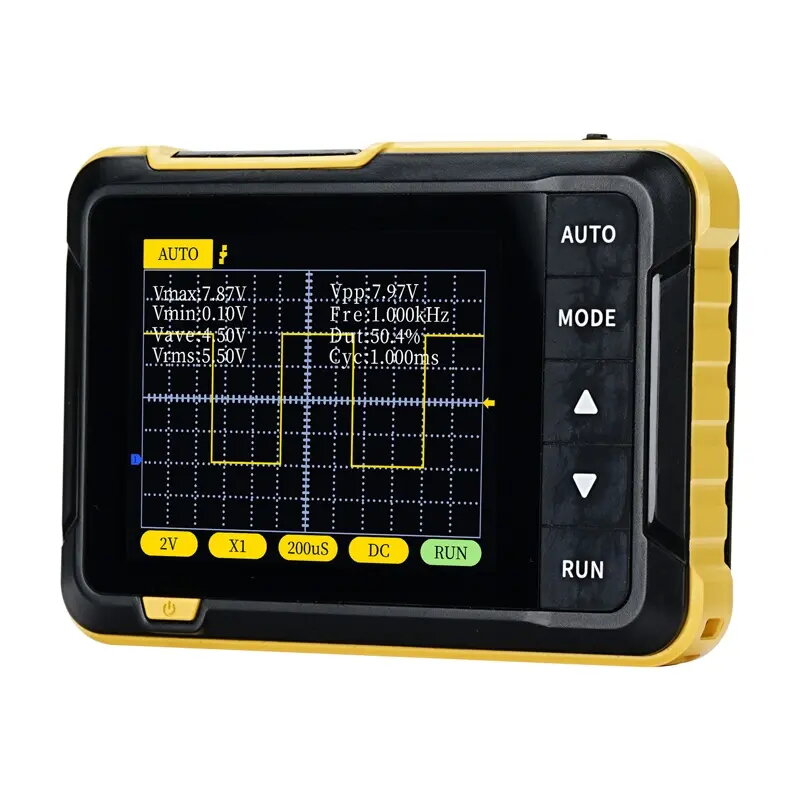

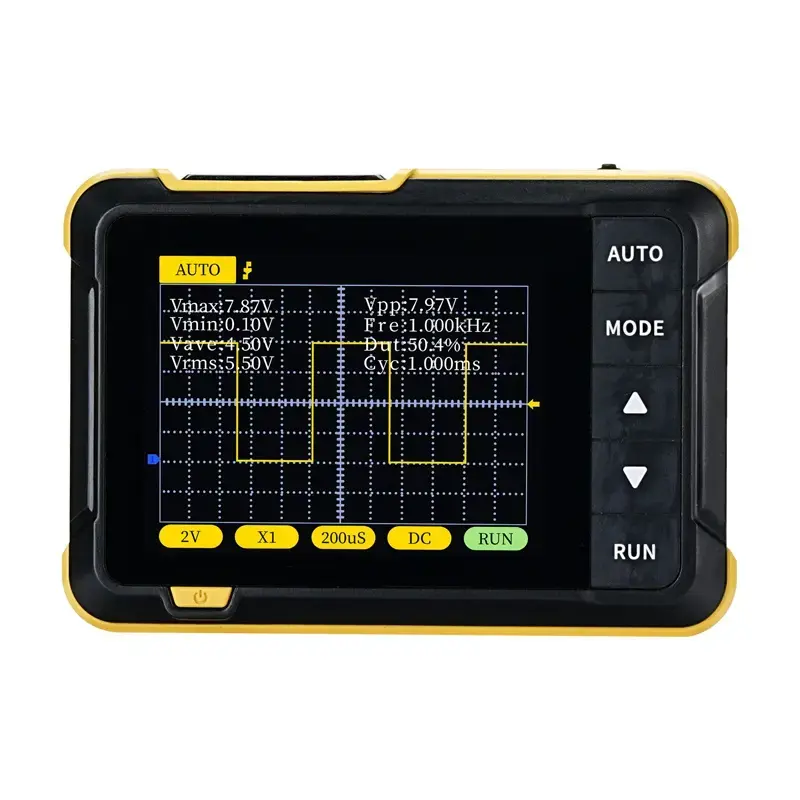

FNIRSI DSO152 — компактный портативный мини-осциллограф для выездного сервиса, мастерской и учебных задач. Устройство имеет 2,8" экран, встроенный аккумулятор 1000 мА·ч и корпус карманного размера (99 × 68,3 × 19,5 мм), что делает его удобным для визуализации сигналов и измерений вне лаборатории. Осциллограф поддерживает выборку до 2,5 MS/s, полосу пропускания 200 кГц и диапазоны измерения, позволяющие работать до ±400 В в режиме X1. В комплект входят пробник с крокодилами, кабель для зарядки и руководство пользователя.

Преимущества

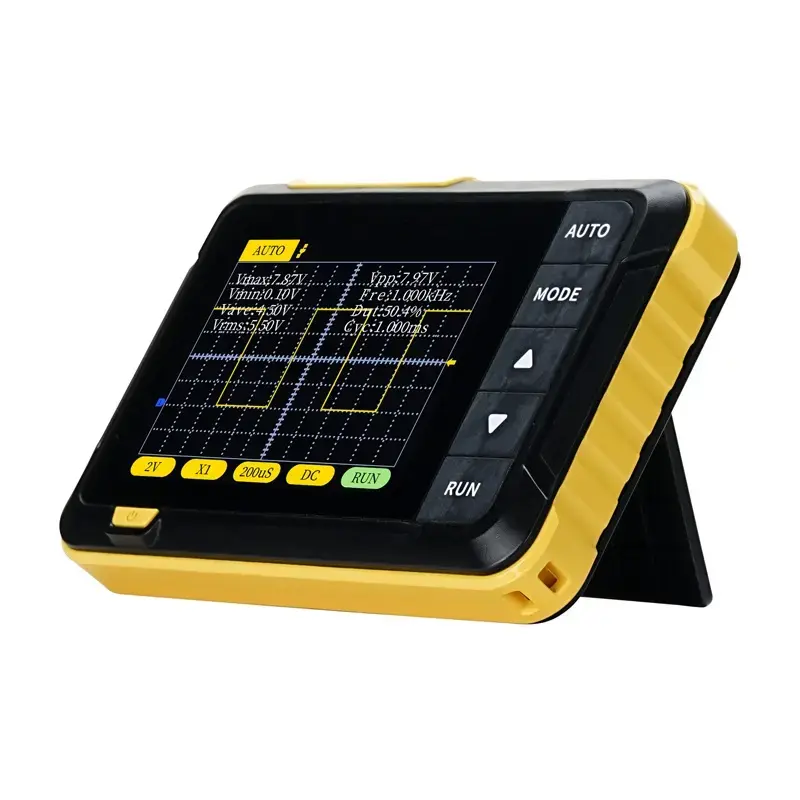

Устройство обеспечивает истинную частоту дискретизации 2,5 MS/s и полосу 200 кГц для точной записи напряжений, а встроенный прямоугольный источник 1 кГц позволяет быстро калибровать пробник. Функция автоматического выбора измерений и простое управление с откликающимися кнопками и ползунком сокращают время настройки. Небольшой вес (100 г), компактные габариты и откидыная подставка позволяют работать без помощи рук в труднодоступных местах. Порт USB‑C используется для зарядки 5 В/1 А и обновления ПО стандартным кабелем.

Подходит для

• Выездного ремонта бытовой и автомобильной электроники
• Диагностики импульсных и силовых цепей в мастерской
• Учебных лабораторий и занятий по электронике
• Любительских и DIY-проектов

Ключевые характеристики

• Производитель: FNIRSI
• Модель: DSO152
• Частота дискретизации: 2,5 MS/s
• Полоса пропускания: 200 кГц
• Вертикальная чувствительность: 10 мВ/дел – 20 В/дел (шаги 1‑2‑5)
• Диапазон напряжений: X1: ±400 В (Vpp 800 В); X10: ±40 В (Vpp 80 В) — указано в спецификации
• Триггер: Auto / Normal / Single
• Сопряжение: AC / DC
• Дисплей: 2,8 дюйма, 320 × 240 пикселей
• USB зарядка: 5 В / 1 А (USB‑C)
• Аккумулятор: литий, 1000 мА·ч
• Встроенный тестовый сигнал: 1 кГц, скважность 50%
• Габариты: 99 × 68,3 × 19,5 мм
• Вес: 100 г

Как пользоваться

Подключите пробник к входу осциллографа и при необходимости зафиксируйте крокодил к опорной точке. Включите устройство от встроенного аккумулятора или подключите USB‑C питание 5 В/1 А. Управляйте шкалами и режимами с помощью кнопок и ползунка: задавайте вертикальную и горизонтальную развёртки, выбирайте AC или DC, устанавливайте режим триггера (Auto/Normal/Single). Для проверки корректности пробника используйте встроенный 1 кГц прямоугольный сигнал. При измерениях вблизи сети 220 В используйте соответствующее ослабление пробника и соблюдайте меры электрической безопасности.

Рекомендации по использованию

При измерении высоких напряжений применяйте режим X10 или специализированный аттенюатор, надёжно заземляйте пробник и соблюдайте безопасную дистанцию при работе с под напряжением. Периодически обновляйте прошивку через USB‑C для поддержания стабильности измерений и получения улучшений.
