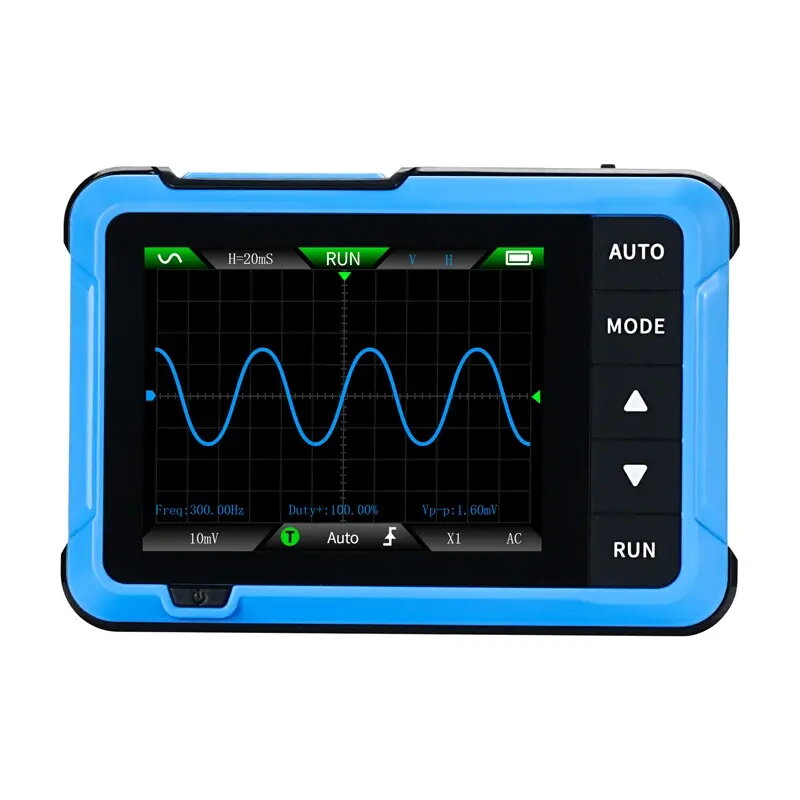

Портативный 2-в-1 мини-осциллограф и генератор сигналов Fnirsi DSO510 — полоса 100 МГц, тактовая частота выборки 1 ГС/с

FNIRSI DSO510 — портативный 2-в-1 осциллограф и генератор сигналов с полосой пропускания 10 МГц, объединяющий компактность и набор основных измерительных функций. Прибор поддерживает автоматическую подстройку, отображение уровня триггера, запись изображений и регулируемое послесвечение для отслеживания переходных процессов. Встроенный генератор предоставляет 13 типов сигналов. Питание обеспечивает встроенный аккумулятор 1000 мА·ч, зарядка осуществляется через USB-C.

Преимущества

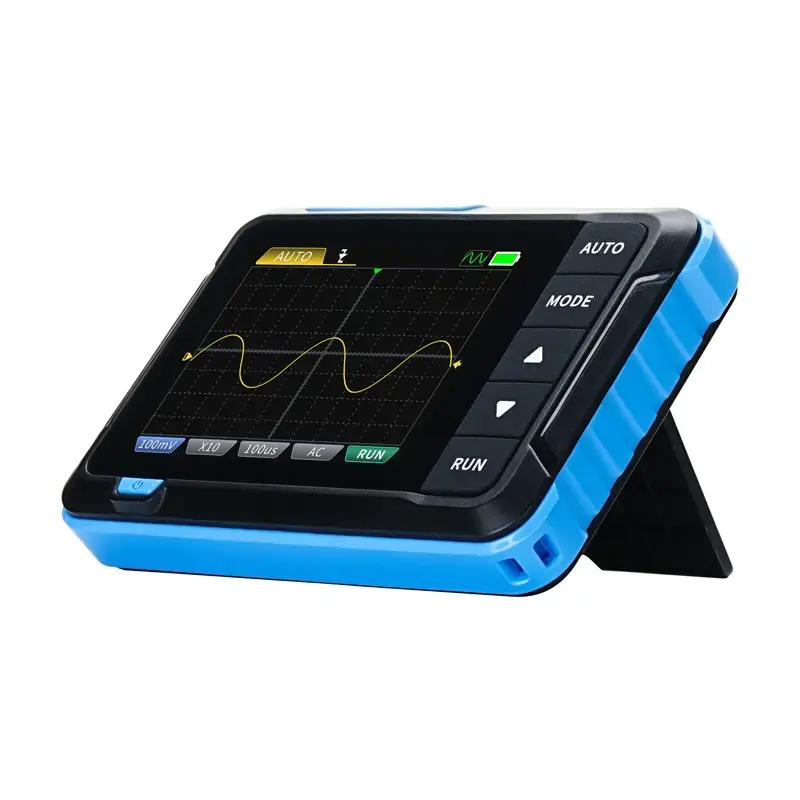

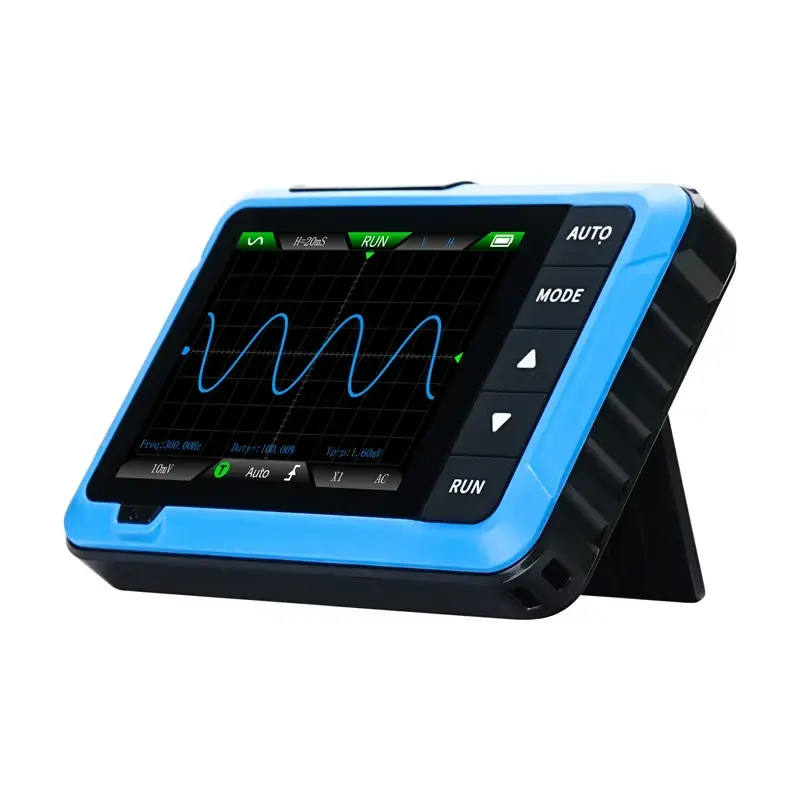

Устройство оснащено функциями автоподстройки, визуализации уровня триггера и сохранения изображений для удобства захвата и документирования сигналов. Регулируемое послесвечение помогает отслеживать динамические формы сигнала, а функции остановки, масштабирования и сдвига позволяют проводить детальный анализ. Встроенный генератор с 13 типами форм сигнала полезен для тестирования и обучения. Компактный корпус и складная подставка упрощают использование в полевых условиях.

Подходит для

• Базовой диагностики электроники и любительских проектов
• Полевых измерений и сервисных работ, где важна портативность
• Обучения и практических занятий с осциллографом
• Измерения сетевого напряжения, импульсных сигналов и переходных процессов

Ключевые характеристики

• Производитель: FNIRSI
• Модель: DSO510
• Полоса пропускания: 10 МГц
• Частота дискретизации: 48 Мs/s
• Диапазон установки времени: 50 нс – 20 с
• Типы измеряемых значений: 12
• Режимы триггера: автоматический, одиночный, нормальный
• Диапазон измерения напряжения: 400 В
• Калибровочный квадратный сигнал: 1 кГц поддерживается
• Функция послесвечения: поддерживается
• Запись изображений: поддерживается
• Отображение уровня триггера: поддерживается
• Частота генератора: 0–50 кГц
• Скважность: 0–100%
• Амплитуда генератора: 0,1–3 В
• Типы форм сигнала: 13

Как использовать

Включите прибор и при необходимости зарядите встроенный аккумулятор через USB-C. Подключите щуп к входу и выберите требуемую временную базу и режим триггера. Для быстрого отображения сигнала используйте автоподстройку, либо задайте уровень триггера вручную для точной захватки. Для детального анализа используйте функции остановки, увеличения и смещения записи. При необходимости включите генератор и выберите один из 13 типов сигналов.

Рекомендации по использованию

Для стабильных измерений обеспечьте надежное заземление щупа и корректный выбор входного диапазона. При изучении переходных процессов используйте послесвечение и функции масштабирования. Держите устройство заряженным и при необходимости обновляйте ПО через порт USB-C.
