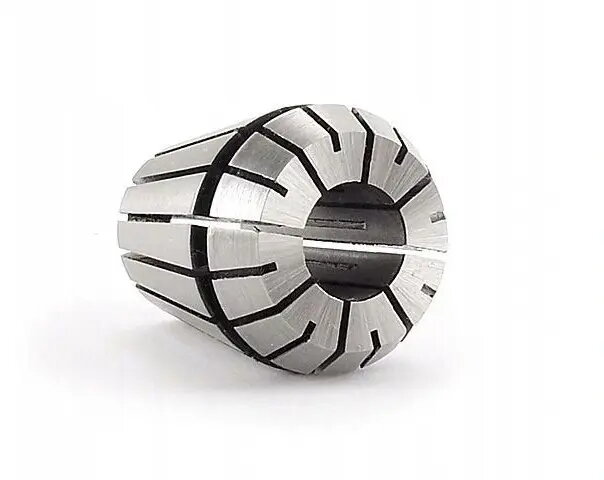

Цанга ER40 Ø18–17 мм DIN 6499, FORTIS

Цанга FORTIS ER40 Ø18–17 мм, изготовленная в соответствии со стандартом DIN 6499. Металлическая цанга предназначена для зажима инструментов диаметром от 18 мм до 17 мм с высокой радиальной точностью и надежным сцеплением. Применяется в цанговых патронах ER40, шпинделях фрезерных станков и других системах крепления инструментов, требующих точной соосности при фрезеровании, сверлении и легком точении.

Преимущества

Цанга обеспечивает точный и повторяемый зажим в пределах указанного диаметра, снижая биение и повышая точность обработки. Изготовлена из закалённой стали для длительной эксплуатации при многократном затягивании и нагрузках резания. Соответствие DIN 6499 обеспечивает совместимость со стандартными патронами ER40 и шпинделями, упрощая замену инструментов и обеспечивая стабильную работу. Конусная форма обеспечивает равномерное радиальное сжатие и надежную удерживающую силу на державке инструмента.

Подходит для

• Зажима монолитных твердосплавных и быстрорежущих фрез с хвостовиком 17–18 мм
• Крепления в цанговых патронах ER40 и фрезерных шпинделях
• Точечного сверления, фрезерования и лёгкого точения при требуемом низком биении
• Применений, где требуется взаимозаменяемость цанг по стандарту DIN 6499

Ключевые характеристики

• Система цангов: ER40
• Диапазон зажима: Ø18–17 мм
• Совместимость: DIN 6499
• Материал: закалённая сталь (металлическая конструкция)
• Тип использования: прецизионный зажим для фрезерования, сверления, точения

Как использовать

Установите цангу ER40 в совместимую гайку или патрон и убедитесь, что она правильно села на конусе. Вставьте хвостовик инструмента в цангу до упора или до нужной длины выступа, затем затяните гайку до крутящего момента, рекомендованного производителем патрона. После зажима проверьте биение и положение инструмента по оси перед включением шпинделя. Для извлечения ослабьте гайку и выньте инструмент и цангу при необходимости.

Рекомендации по применению

Для сохранения точности зажима и продления срока службы проверяйте цангу, гайку и поверхность конуса на износ и загрязнения перед каждым использованием; очищайте контактные поверхности и избегайте перетяжки сверх рекомендованного крутящего момента. Используйте цангу только в пределах её рабочего диапазона (Ø18–17 мм) и заменяйте при деформации или чрезмерном биении.
