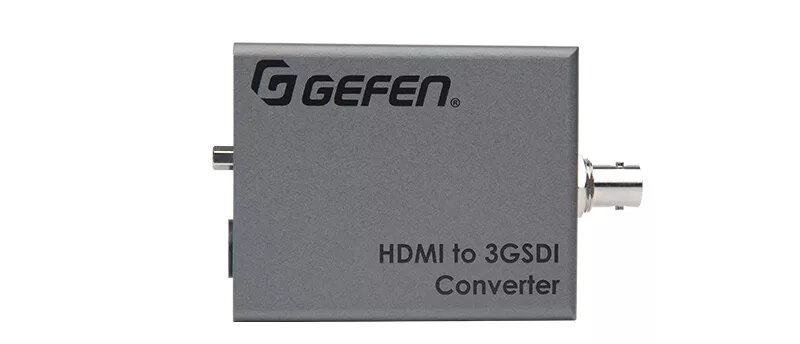

Конвертер видео сигнала Gefen EXT-HD-3G-C

Преобразователь Gefen EXT-HD-3G-C конвертирует аудио и видео с HDMI в 3G‑SDI и одиночный HD‑SDI, поддерживая разрешения до 1080p Full HD и многоканальный LPCM до 8 каналов. Устройство совместимо с программным пакетом Gefen Syner-G™, предоставляет разные варианты крепления и имеет гибкую схему питания с фиксирующим разъёмом для использования в мобильных и стационарных A/V системах.

Преимущества

EXT-HD-3G-C обеспечивает надёжную конвертацию HDMI в SDI с поддержкой Full HD и многоканального LPCM. Корпус малых размеров оснащён стандартной резьбой ISO 1/4-20 и съёмным кронштейном для настенного или поверхностного монтажа; при необходимости устройство можно зафиксировать с помощью двустороннего липкого велкро. Наличие фиксирующего разъёма питания и широкого диапазона входного напряжения повышает надёжность установки, а интеграция с Gefen Syner-G™ позволяет настраивать EDID и обновлять прошивку.

Ключевые характеристики

• Вход: HDMI (в комплекте Locking HDMI кабель)
• Выход: 3G‑SDI и одиночный HD‑SDI
• Видео: до 1080p Full HD
• Аудио: до 8 каналов LPCM
• Крепление: резьба ISO 1/4-20, съёмный кронштейн для поверхностного монтажа, совместимость с Velcro®
• Питание: 12 В DC в комплекте, фиксирующий разъём питания, широкий диапазон входного напряжения
• Управление: порт USB Mini-B для работы с Gefen Syner-G™ (EDID, обновления прошивки)
• HDCP: не совместим с HDCP-шифрованным HDMI-сигналом

Как использовать

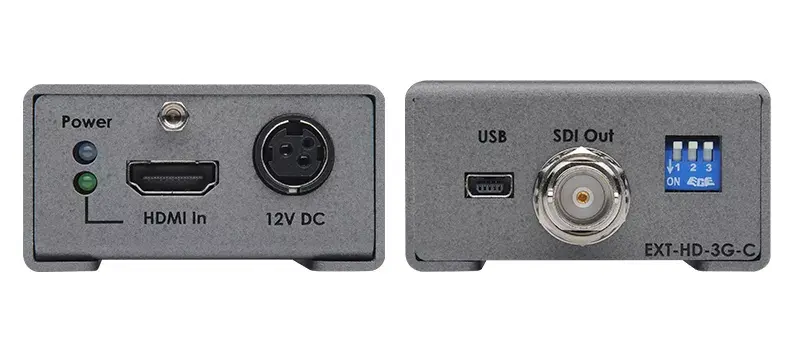

Установите EXT-HD-3G-C на камеру или оборудование при помощи стандартной резьбы 1/4-20, прикрепите с помощью входящего в комплект кронштейна для поверхностного монтажа или зафиксируйте Velcro®, если другие варианты недоступны. Установите DIP-переключатели в требуемые положения. Подключите HDMI-источник к HDMI-входу с помощью прилагаемого фиксирующего HDMI-кабеля, а SDI-кабель — от выхода устройства к SDI-дисплею или оборудованию ниже по цепочке. Подключите комплектный 12 В DC блок питания к гнезду питания с фиксатором; для извлечения штекера потяните назад пластиковую втулку, чтобы разблокировать. Синий индикатор питания показывает наличие питания, зелёный индикатор HDMI In — наличие активного HDMI-источника. Для настройки EDID и обновления прошивки используйте порт USB Mini-B и программное обеспечение Gefen Syner-G™; см. руководство пользователя для подробностей.

Рекомендации

Не используйте EXT-HD-3G-C с HDCP-защищённым HDMI-контентом — при наличии HDCP на входе SDI-выход отсутствует. Для мобильных установок рекомендуется использовать фиксирующий разъём питания и надёжные способы крепления.
