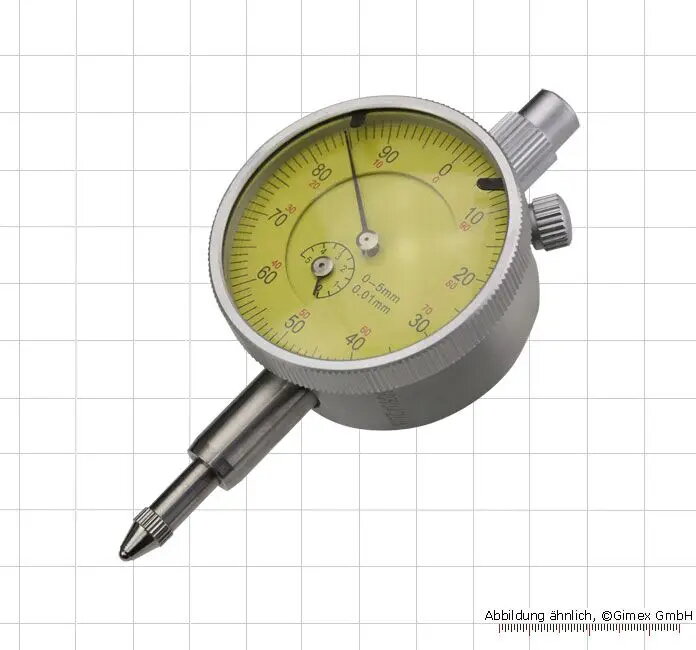

Индикатор часового типа Gimex 5/0.01/40 модель 208.016 — прецизионный измерительный прибор

Стрелочный индикатор Gimex модель 208.016 (5/0.01/40) представляет собой компактный механический прибор для обнаружения небольших линейных перемещений с высокой дискретностью. Указанные диапазон и деление (5 / 0.01 / 40) определяют измерительный диапазон и точность, что делает инструмент пригодным для сравнительных измерений, проверки биения и выверки на производственных участках и контрольно-измерительных стендах. Компактный корпус и конфигурация для установки на штоке обеспечивают совместимость с токарными и фрезерными станками, а также с измерительными столами.

Преимущества

Индикатор обеспечивает мелкое разрешение и повторяемые показания при измерении малых перемещений. Механическая конструкция обеспечивает простоту эксплуатации без необходимости в батареях или электронике, а четкая шкала позволяет быстро интерпретировать отклонения. Прочный корпус и крепление на штоке обеспечивают стабильную фиксацию во время обработки или инспекций, уменьшая влияние вибраций и случайных смещений.

Подходит для

• Сравнительных измерений обработанных деталей
• Проверки биения и соосности валов и шпинделей
• Выверки заготовок и оснастки на токарных и фрезерных станках
• Проверок на измерительных столах и выборочного контроля качества

Ключевые характеристики

• Измерительный диапазон: размах 5 единиц с указанным делением
• Разрешение: 0.01 единицы на деление для точного обнаружения смещений
• Диаметр циферблата и оформление шкалы обеспечивают удобное считывание
• Механическое крепление на штоке для установки на держатели и стойки
• Прочный корпус, рассчитанный на эксплуатацию в мастерской

Как использовать

Установите индикатор на подходящий держатель или магнитную опору и расположите измерительный наконечник против контролируемой поверхности. Установите ноль на циферблате по эталонной точке при необходимости сравнительных измерений, затем перемещайте деталь или индикатор и считывайте отклонения по стрелке. Для проверки биения медленно вращайте деталь и наблюдайте за изменениями показаний, чтобы выявить эксцентриситет или люфты. Обращайтесь с прибором аккуратно, избегая ударов, которые могут нарушить калибровку или повредить механические элементы.

Рекомендации по использованию

Применяйте индикатор в чистой и сухой рабочей зоне, избегайте длительного воздействия СОЖ и влаги. Храните прибор в защитном футляре вне работы. Регулярно проверяйте точность по эталонам и не допускайте чрезмерных боковых нагрузок на наконечник для сохранения стабильности показаний.
