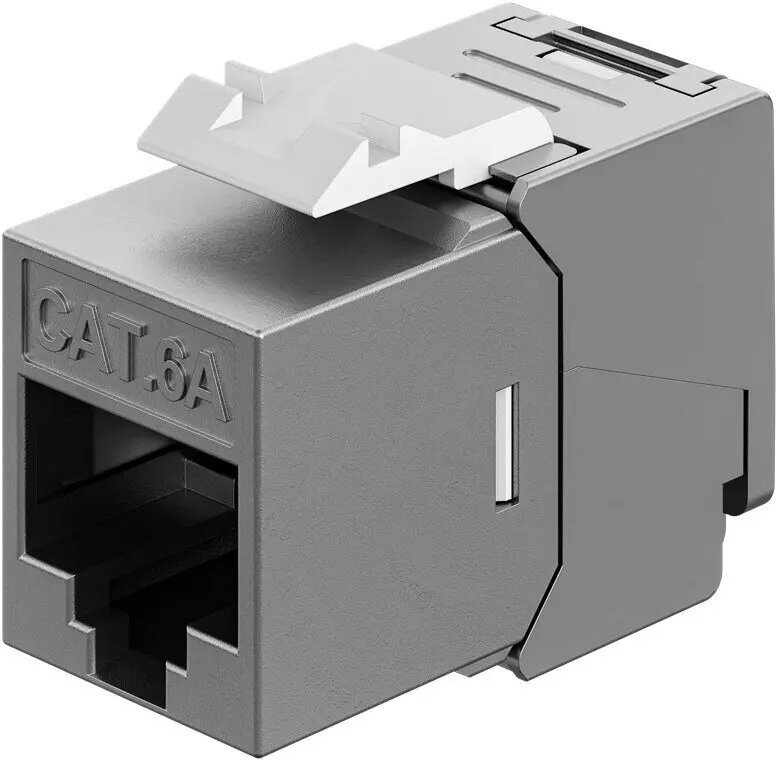

GOOBAY Модуль Keystone RJ45 CAT6A STP Slim & Short с зажимом заземления

Модуль Keystone RJ45 CAT6A STP Slim & Short с зажимом для заземления от GOOBAY — это экранированный модуль keystone, разработанный для установок CAT6A, обеспечивающий поддержку 10-гигабитных Ethernet-соединений. Узкий и короткий корпус модуля позволяет устанавливать его в компактные панели и рамки для розеток, а металлическое исполнение и прилагаемый зажим для заземления обеспечивают надежную связь экрана кабеля с землей. Модуль предназначен для структурированных кабельных систем в профессиональных и домашних сетях, где важна защита от электромагнитных помех и снижение перекрестных наводок.

Преимущества

Модуль соответствует требованиям CAT6A и поддерживает передачу данных на скоростях до 10 Гбит/с, что обеспечивает запас по пропускной способности для требовательных приложений. Экранирование корпуса и конструктивное решение с зажимом обеспечивают непрерывность экрана при правильном заземлении, снижая влияние внешних помех. Компактные размеры «slim & short» позволяют экономить место в многопортовых решениях и упрощают монтаж в ограниченных по глубине фальцах и панелях. Схема обжима соответствует стандартным типам подключения, что облегчает интеграцию в существующую инфраструктуру.

Подходит для

• 10-гигабитных локальных сетей
• экранированных структурированных кабельных систем (STP)
• компактных keystone-рамок и панелей
• профессиональных и домашних сетевых розеток, где требуется экранирование
• помещений с повышенным уровнем электромагнитных помех

Когда может не подойти

Если в сети используется неизолированная витая пара (UTP) и нет требований по заземлению и экранированию, этот STP-модуль будет избыточным. В случаях, когда обеспечивать заземление невозможно, преимущества экрана теряются, и работа устройства не будет соответствовать ожидаемым показателям. Также, при отсутствии ограничений по пространству и невысокой чувствительности к помехам, можно рассмотреть альтернативы без экранирования.

Ключевые характеристики

• Категория: класс производительности CAT6A
• Тип кабеля: экранированная витая пара (STP)
• Поддержка скорости передачи: до 10 Гбит/с
• Форм-фактор: slim & short keystone
• Разъем: RJ45 женский (keystone)
• Аксессуар: в комплекте зажим для заземления
• Тип оконцевания: IDC/punch-down по отраслевым стандартам

Как использовать

Снимите внешнюю оболочку экранированного кабеля, обнажив фольгу и дренажный проводник согласно рекомендациям производителя кабеля. Расположите экран и дренаж так, чтобы обеспечить контакт с металлическим корпусом модуля, затем выполните обжатие проводников в соответствии со схемой T568A или T568B. Закрепите зажим для заземления на модуле и экране кабеля, обеспечив надежное заземление. Вставьте модуль в панель или рамку до защелкивания. После установки проверьте цепь с помощью тестера кабеля для подтверждения правильности обжатия, непрерывности и соответствия CAT6A.

На что обратить внимание перед покупкой

• Используется ли в проекте экранированный кабель и требуется ли заземление
• Совместимы ли компактные размеры модуля с вашими рамками и панелями
• Требуется ли поддержка 10 Гбит/с
• Есть ли возможность надежно подключить заземление для зажима

Рекомендации по использованию

Используйте совместимый качественный CAT6A STP кабель, правильно выполните обжатие по схеме T568A/B и обеспечьте надежную связь экрана с заземлением через прилагаемый зажим. После монтажа выполните тестирование линка на соответствие CAT6A и проверку непрерывности экрана.
