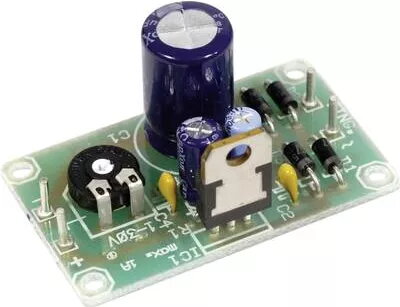

Плата регулятора напряжения H-TRONIC 130312 для LM317-T выход 1,2–32 В DC (готовое устройство с регулятором)

Собранная плата стабилизатора напряжения H-TRONIC 130312 основана на регулируемом стабилизаторе LM317-T и обеспечивает компактное готовое решение для получения стабильного выходного напряжения от 1,2 до 32 В постоянного тока. Модуль содержит установленный регулятор и необходимые пассивные компоненты на печатной плате, что делает его пригодным для лабораторных блоков питания, прототипирования, ремонта и встроенных применений, где требуется компактный регулируемый источник питания.

Преимущества

Готовая плата экономит время по сравнению с монтажом схемы из отдельных деталей и гарантирует правильное расположение и крепление LM317-T в корпусе TO-220. Широкий диапазон выходного напряжения от 1,2 до 32 В и номинальный ток до 1 А позволяют использовать плату с различными низковольтными нагрузками. Компактные размеры печатной платы (примерно 31 мм × 50 мм) и подробная инструкция в комплекте упрощают установку и интеграцию в проект.

Подходит для

• Лабораторных и настольных источников питания для любителей и специалистов
• Прототипирования и разработки электроники
• Ремонта и замены модулей регулируемого питания
• Встроенных устройств, требующих компактного регулируемого источника питания

Ключевые характеристики

• Диапазон выходного напряжения: 1,2–32 В постоянного тока
• Максимальный выходной ток: 1 А
• Максимально допустимое входное напряжение: 25 В переменного тока (или соответствующее постоянное)
• Тип регулятора: регулируемый линейный стабилизатор (LM317-T) в корпусе TO-220
• Габариты платы: примерно 31 мм (ширина) × 50 мм (длина)
• Включает установленный регулятор и необходимые пассивные компоненты
• Поставляется в виде собранного устройства с документацией

Как использовать

Подключите входные клеммы к источнику напряжения в пределах указанного диапазона, соблюдая полярность при подключении постоянного напряжения. Отрегулируйте выходное напряжение с помощью встроенного резистора или точек регулировки до требуемого значения и проверьте напряжение и ток мультиметром перед подключением чувствительных нагрузок. При работе с близкими к максимальному токами или длительной эксплуатации с высокой рассеиваемой мощностью рекомендуется установить радиатор на корпус TO-220.

Рекомендации по использованию

Для стабильной работы оставляйте запас по напряжению между входом и выходом, необходимый для регулирования, и обеспечьте адекватное охлаждение при токах около 1 А. Используйте короткие провода с низким сопротивлением и предохранительную защиту (предохранители или ограничение тока) для подключаемых цепей. Подробные инструкции по монтажу и технике безопасности приведены в комплектной документации.
