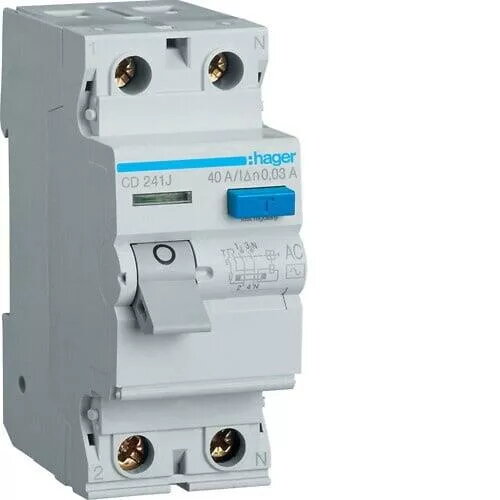

Устройство защиты от утечки тока Hager CD241J — 30 мА, 2-полюсный, 40 А

Реле утечки тока Hager CD241J предназначено для обнаружения переменного тока утечки и отключения питания при превышении порога 30 мА. Устройство выполнено в исполнении на 2 полюса с номинальной коммутационной способностью 40 A и рассчитано на применение в однофазных распределительных цепях, где требуется функция дифференциальной защиты. Реле устанавливается на DIN-рейку и интегрируется в щиты распределения в жилых и небольших коммерческих объектах.

Преимущества

Устройство обеспечивает чувствительность утечки 30 мА, что снижает риск поражения электрическим током и уменьшает вероятность возгорания при утечках на землю. Двухполюсная коммутация позволяет защищать фазный и нулевой проводники в соответствующих цепях. Номинальный ток переключения 40 A делает реле применимым для различных ответвлений при обеспечении стабильного срабатывания и простой установки на DIN-рейке.

Подходит для

• Защиты бытовых цепей, где требуется чувствительность 30 мА
• Небольших коммерческих установок и офисов
• Встраивания в распределительные щиты для добавления защиты от утечек тока на отдельных цепях
• Замены или обновления функции дифференциальной защиты в существующих щитах при наличии совместимого места и подключений

Когда может не подойти

Реле обеспечивает фиксированную чувствительность 30 мА и рассчитано на обнаружение переменного тока утечки; оно не предназначено для случаев, требующих регулируемой чувствительности, детекции постоянной составляющей утечки или очень высоких пусковых коммутационных токов. Это не замена устройствам, совмещающим защиту по току и по утечке (например, RCBO), где необходима координированная защита от перегрузок и коротких замыканий.

Ключевые характеристики

• Чувствительность утечки: 30 мА (переменный ток)
• Количество полюсов: 2 полюса
• Номинальный коммутационный ток: 40 A
• Назначение: обнаружение утечки переменного тока и отключение цепи
• Крепление: монтаж на DIN-рейку

Как использовать

Установите реле на DIN-рейку в распределительном щите и подключите входные фазный и нулевой проводники через устройство в соответствии с электрической схемой и требованиями местных нормативов. Подключите выход срабатывания реле к соответствующему коммутационному устройству в зависимости от схемы. После монтажа выполните проверку работоспособности согласно процедурам тестирования или с использованием тестовых кнопок сопряжённого оборудования, чтобы убедиться в срабатывании при заданном уровне утечки. Перед установкой или обслуживанием отключите питание.

На что обратить внимание перед покупкой

• Убедитесь, что чувствительность 30 мА и детекция переменного тока соответствуют требованиям защиты для конкретных цепей
• Проверьте, что номинал 40 A достаточен для подключаемых нагрузок и согласован с защитой выше по цепи
• Оцените место в щите и возможность установки реле на DIN-рейку для 2-полюсного устройства
• Убедитесь, что схема подключения и местные правила позволяют использовать отдельное реле остаточного тока в выбранной конфигурации

Рекомендации по эксплуатации

Применяйте реле в составе комплексной защитной схемы: сочетайте с правильно подобранной защитой по току, проводите периодические функциональные проверки и соблюдайте нормы монтажа. Для цепей, требующих комбинированной защиты или другой чувствительности, выберите устройство, соответствующее этим требованиям.
