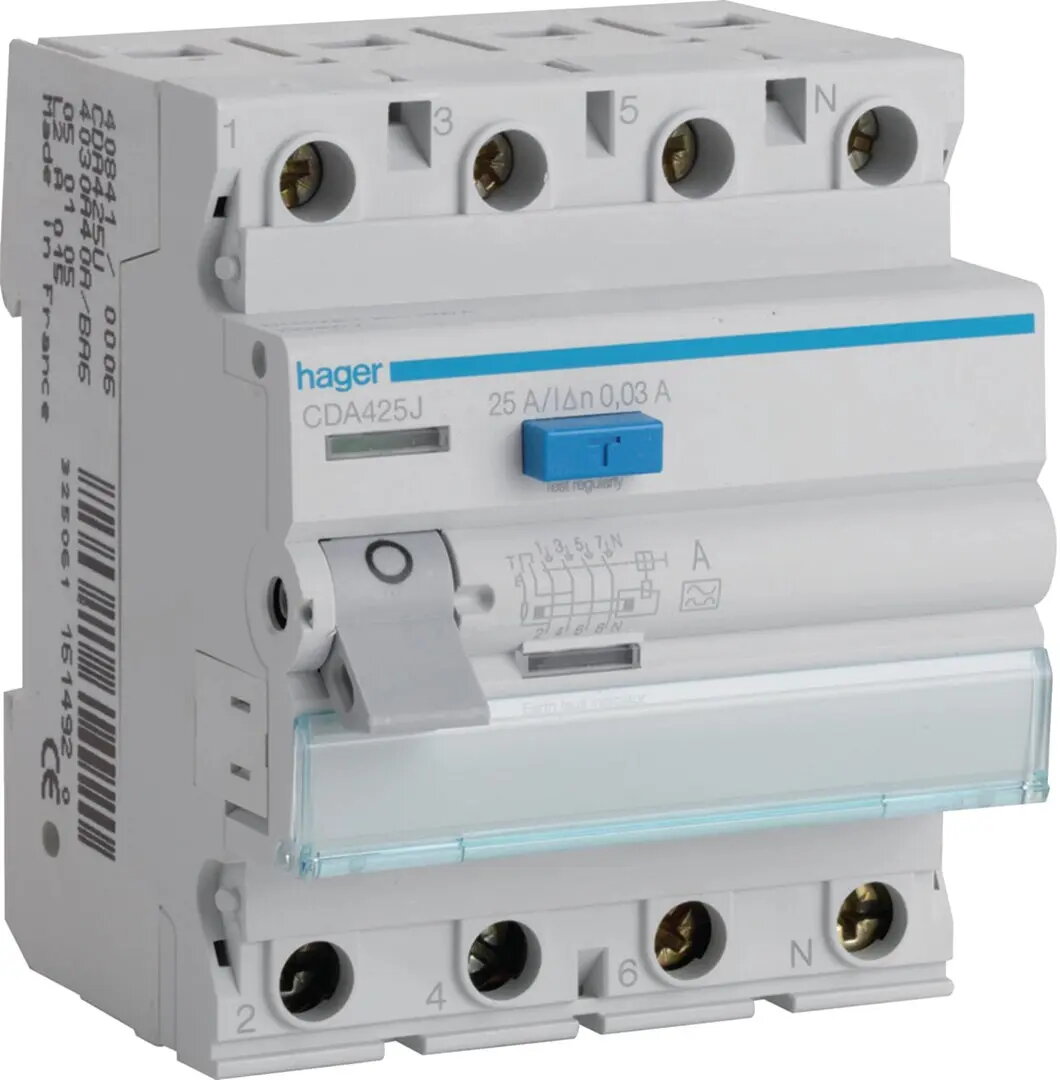

Дифференциальный автомат Hager CDA425J — 25 A, 4‑полюсный (4M), 30 mA, тип A, 6 kA

Дифференциальный автомат Hager CDA425J сочетает в себе функцию автоматического выключателя и устройство дифференциальной защиты в одном корпусе. Расчитан на номинальный ток 25 A и чувствительность утечки 30 mA (тип A), способен обнаруживать переменные и пульсирующие постоянные токи утечки и отключать питание при появлении тока утечки или перегрузки. Короткозамыкательная способность 6 kA и 4‑полюсная конструкция подходят для защиты трёхфазных линий в жилых и небольших коммерческих сетях.

Преимущества

Hager CDA425J уменьшает необходимость в отдельном УЗО и автомате, объединяя функции в одном устройстве. Тип A обеспечивает надёжное срабатывание при переменных и пульсирующих постоянных утечках. Четырёхполюсная схема позволяет одновременно разрывать все фазные проводники и нейтраль, что исключает появление небезопасных потенциалов. Короткозамыкательная характеристика 6 kA обеспечивает надёжное отключение при типичных к.з. для малых установок.

Подходит для

• Трёхфазных распределительных щитов в жилых домах
• Небольших коммерческих и лёгких промышленных панелей
• Защиты линий питания двигателей, нагревательных приборов и стационарной техники
• Сценариев, где требуется обнаружение пульсирующей постоянной утечки (тип A)

Ключевые характеристики

• Номинальный ток: 25 A
• Количество полюсов: 4 (4M)
• Чувствительность утечки: 30 mA, тип A
• Короткозамыкательная способность: 6 kA
• Функция: комбинированное коммутационное и дифференциальное (утечное) защитное устройство

Как использовать

Устанавливайте устройство на стандартную DIN‑рейку в распределительном щите в соответствии с требованиями ПУЭ и инструкцией производителя. Подключите фазные проводники, нейтраль и защитный проводник согласно схеме для 4‑полюсного устройства, соблюдая фазировку в трёхфазных системах. Убедитесь, что все защищаемые проводники проходят через прибор. После монтажа проверьте работоспособность дифференциальной защиты с помощью встроенной тестовой кнопки или специального прибора и убедитесь, что устройство срабатывает на заданном пороге.

Рекомендации по эксплуатации

Применяйте CDA425J там, где требуется защита человека и оборудования при утечках 30 mA и возможна пульсация постоянного тока. Убедитесь в совместимости с другими защитными устройствами в сети и величиной кратковременного короткого замыкания. Рекомендуется проводить проверку работоспособности дифавтомата регулярно (обычно ежемесячно) и выполнять профессиональную проверку после любых изменений в электропроводке.
