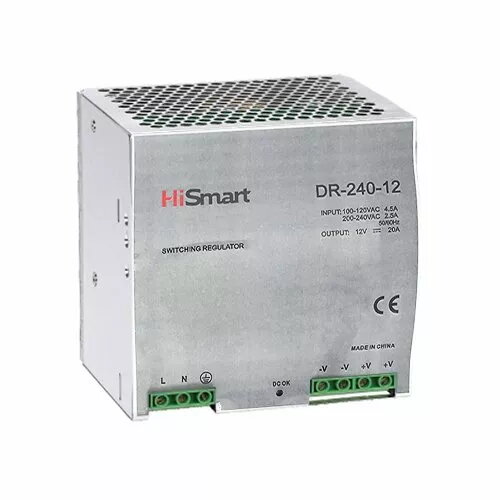

Блок питания HiSmart DR-240-12, 12 В DC 20 А, импульсный

HiSmart DR-240-12 — это промышленный импульсный источник питания на DIN-рейку, выдающий 12 В постоянного тока при силе до 20 А (240 В·А). Предназначен для установки в шкафах управления и электрических системах, обеспечивает стабилизированный выход постоянного напряжения в компактном корпусе с охлаждением естественной конвекцией для непрерывной работы в системах видеонаблюдения, контроля доступа, LED-подсветки и других низковольтных устройств.

Преимущества

DR-240-12 выполнен по схеме импульсного источника, что обеспечивает высокую эффективность (86%), небольшие габариты и массу. Модуль предназначен для монтажа на DIN-рейку TS-35/7.5 или TS-35/15 и оснащён защитами от короткого замыкания, перегрузки, перенапряжения и перегрева. Охлаждение естественной конвекцией исключает необходимость вентиляторов.

Подходит для

• Систем контроля доступа
• Видеонаблюдения (CCTV)
• Светодиодного освещения
• Шкафов управления и систем автоматизации
• Любых 12 В устройств с суммарным током до 20 А

Ключевые характеристики

• Тип: импульсный источник питания
• Вход (AC): 95–264 В, 47–63 Гц
• Выход (DC): 12 В (допуск настройки -9% / +10%)
• Номинальный ток: 20 А
• Номинальная мощность: 240 Вт
• Пульсации и шум: 120 мВ п-п
• КПД: 86%
• Ток утечки: <3.5 мА при 240 В AC
• Температура эксплуатации: -10°C…+60°C
• Влажность эксплуатации: 20%–90% RH
• Габариты: 125.5 × 125.2 × 100 мм
• Вес: 1.13 кг
• Монтаж на DIN-рейку: TS-35/7.5 или TS-35/15

Как использовать

Установите HiSmart DR-240-12 на совместимую DIN-рейку TS-35 внутри подходящего шкафа. Подключите входное питание 95–264 В AC с надёжным заземлением. При необходимости отрегулируйте выходное напряжение в пределах -9%/+10% и подключите 12 В потребители, следя за тем, чтобы суммарный ток не превышал 20 А. Обеспечьте свободную циркуляцию воздуха вокруг корпуса и соблюдайте рабочие температурные и влажностные пределы.

Рекомендации по использованию

Рекомендуется устанавливать блок в сухом вентилируемом шкафу, использовать предохранители на входе и выходе и оставлять запас по току ниже предельного значения. Не закрывайте вентиляционные зазоры и не размещайте устройство рядом с источниками тепла.
