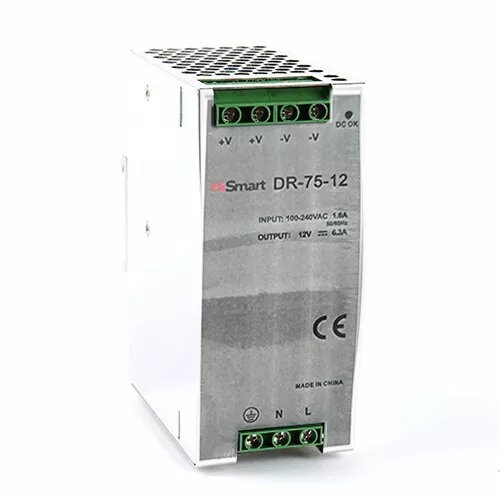

Блок питания HiSmart DR-75-12 12В 6,3А импульсный

HiSmart DR-75-12 — компактный импульсный блок питания для установки на DIN-рейку, обеспечивающий регулируемый выход 12 В DC при номинальном токе 6,3 А и номинальной мощности 76 Вт. Исполнение с естественной конвекцией воздуха предназначено для установки в щитах управления и корпусах, где требуется компактный и эффективный источник питания.

Преимущества

Импульсная схема обеспечивает стабильный выход с регулируемым диапазоном напряжения -9% до +10% и низкими пульсациями и шумом (100 мВ п-п). Встроенные защиты включают защиту от короткого замыкания, перегрузки и перенапряжения. Низкий ток утечки (<1 мА при 240 В AC), компактные габариты и небольшой вес позволяют монтировать устройство на DIN-рейки TS-35/7.5 или TS-35/15.

Подходит для

• Камер видеонаблюдения и систем безопасности
• Светодиодных лент и световых модулей
• Роутеров, модемов и малого сетевого оборудования
• Промышленных контроллеров и низковольтной электроники

Ключевые характеристики

• Тип: импульсный блок питания
• Входной диапазон AC: 90–264 В, 47–63 Гц
• Выходное напряжение DC: 12 В (регулируется -9% / +10%)
• Номинальный ток: 6,3 А
• Номинальная мощность: 76 Вт
• Пульсации и шум: 100 мВ п-п
• КПД: 79%
• Переменный ток: 1,6 А при 115 В, 0,96 А при 230 В
• Ток утечки: <1 мА при 240 В AC
• Рабочая температура: -20 °C…+60 °C
• Рабочая влажность: 20%–90% RH
• Крепление: DIN-рейка TS-35/7.5 или TS-35/15
• Габариты: 55.5 x 125.2 x 100 мм
• Вес: 0,6 кг
• Гарантия: 24 месяца

Как использовать

Установите HiSmart DR-75-12 на совместимую DIN-рейку (TS-35/7.5 или TS-35/15) в подходящем корпусе. Подключите вход переменного тока к сети в диапазоне 90–264 В, соблюдая правила заземления и правильную полярность проводки. При необходимости отрегулируйте выходное DC-напряжение в пределах -9%/+10% и подключите нагрузку, не превышая суммарный ток 6,3 А. Обеспечьте свободную конвекцию воздуха вокруг устройства и избегайте перекрытия вентиляционных зазоров.

Рекомендации по эксплуатации

Монтаж и эксплуатация в сухом, проветриваемом помещении при температуре от -20 °C до +60 °C. Перед включением проверьте надежность и правильность подключений. Для долговременной работы избегайте высокой влажности, агрессивных сред и сильных вибраций.
