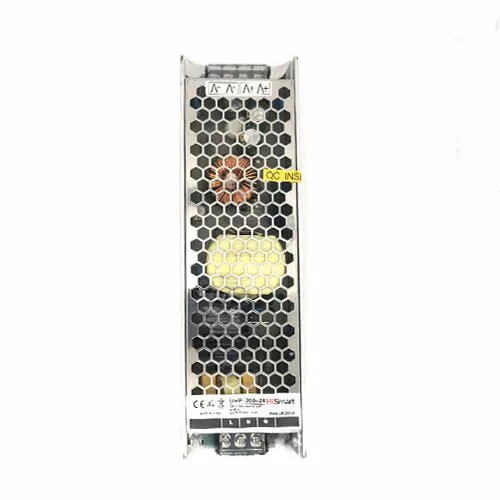

Блок питания HiSmart UHP-200-24 24В 8.5A импульсный

HiSmart UHP-200-24 — компактный встроенный импульсный блок питания с выходным напряжением 24 В и максимальной мощностью 204 Вт (8,5 А). Устройство обеспечивает стабильный 24 В DC с диапазоном регулировки ±10%, принимает входное напряжение 180–264 В AC при частоте 47–63 Гц и охлаждается естественной конвекцией. Небольшие габариты и небольшой вес упрощают установку в щитах и корпусах.

Преимущества

Модель UHP-200-24 имеет высокую эффективность (~90%), низкое потребление при холостом ходе (<1,0 Вт) и защиту от короткого замыкания и перегрузки. Низкий ток утечки (<2 мА при 240 В AC) и высокий показатель надежности (MTBF не менее 230 000 часов) делают блок пригодным для длительной эксплуатации в диапазоне температур от -20°C до +50°C.

Подходит для

• LED-освещения и LED-драйверов
• систем видеонаблюдения (CCTV) и камер
• контроллеров и датчиков систем автоматизации
• промышленных щитов управления и низковольтных модулей

Ключевые характеристики

• Модель: HiSmart UHP-200-24 (MPN: UHP-200-24, EAN: 9990000700363)
• Выходное напряжение: 24 В DC (регулируется ±10%)
• Номинальный ток: 8,5 А
• Номинальная мощность: 204 Вт
• Вход: 180–264 В AC, 47–63 Гц
• AC-ток: 2,5 А при 230 В
• Пульсации и шум: 200 мВ п-п
• КПД: ≈90%
• Потребление при холостом ходе: <1,0 Вт
• Ток утечки: <2 мА при 240 В AC
• Рабочая температура: -20°C…+50°C
• Рабочая влажность: 20%–90% RH
• Габариты: 210 × 62 × 31 мм; Вес: 0,4 кг
• Защиты: короткое замыкание, перегрузка
• Гарантия: 24 месяца

Как использовать

Установите HiSmart UHP-200-24 в проветриваемом корпусе или щите на подходящую монтажную поверхность. Подключите сетевое напряжение (180–264 В AC) к входным клеммам в соответствии с местными правилами электромонтажа и маркировкой полярности. Настройте выходное напряжение в пределах ±10% при необходимости и подключите нагрузку 24 В DC, не превышая суммарный ток 8,5 А. Обеспечьте зазоры для естественной конвекции и избегайте размещения рядом с источниками тепла.

Рекомендации по использованию

Для стабильной работы эксплуатируйте блок в указанных температурных и влажностных пределах, используйте предохранитель на входе переменного тока и не превышайте номинальный ток. Периодически проверяйте зажимы и клеммы на предмет окисления и ослабления, а также поддерживайте свободный поток воздуха вокруг устройства.
