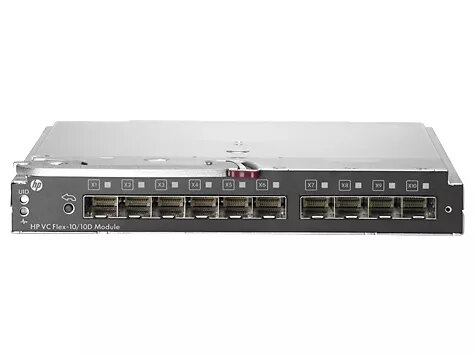

Сетевой коммутатор HPE Virtual Connect Flex-10/10D

Модуль HP Virtual Connect Flex-10/10D для шасси c-Class обеспечивает конвергентную связь на краю сервера для корпоративных и дата-центровых сред. Совместим с адаптерами HP FlexFabric, модуль объединяет трафик по 10Gb каналам и позволяет гибко распределять пропускную способность на порты серверов, упрощая прокладку кабелей и сокращая количество требуемых вышестоящих коммутаторов и кабелей.

Преимущества

Модуль предоставляет четыре настраиваемых соединения на каждый 10Gb порт сервера (три для данных и одно для хранения или четыре для данных), что позволяет администратору выделять полосу пропускания в соответствии с задачами. Функция Virtual Connect wire-once упрощает добавление, перемещение и замену серверов — операции выполняются не днями, а минутами. Конвергенция внутри шасси и прямое подключение к внешнему FCoE-бриджу устраняют необходимость в нескольких Ethernet и Fibre Channel коммутаторах, дополнительных модулях и кабелях.

Ключевые характеристики

• Конвергентная 10Gb связь для шасси c-Class BladeSystem
• Четыре настраиваемых соединения на 10Gb порт сервера (три для данных + одно для хранения, или четыре для данных)
• Тридцать портов модуля с суммарной эффективной полудуплексной пропускной способностью 600Gb
• Десять выделенных SFP+ аплинков (можно использовать как 1Gb или 10Gb)
• Поддержка управления подключениями Virtual Connect «wire-once»
• Поддержка Dual-hop FCoE для передачи FCoE трафика за пределы шасси
• Функции Min/Max Bandwidth Optimization и Priority Queue QoS (включены начиная с VC 4.01)

Как использовать

Установите модуль Flex-10/10D в шасси c-Class и подключите серверные адаптеры HP FlexFabric к 10Gb портам модуля. Через консоль управления Virtual Connect создайте шаблоны подключений, настройте распределение полосы пропускания по портам и приоритеты QoS. Для развёртываний FCoE подключите аплинки модуля к FCoE-совместимому бриджу для включения dual-hop FCoE. Регулярные операции по добавлению, перемещению или замене серверов выполняются через интерфейс управления без физического перетыкания кабелей.

Рекомендации

Рекомендуется использовать Flex-10/10D для сокращения сетевого разрастания на краю сервера, консолидации Ethernet и FCoE трафика и централизованного управления полосой пропускания на сервер. Убедитесь, что серверы оснащены поддерживаемыми адаптерами HP FlexFabric и что прошивка Virtual Connect обновлена до версии VC 4.01 или новее для работы функций Min/Max и Priority Queue QoS.
